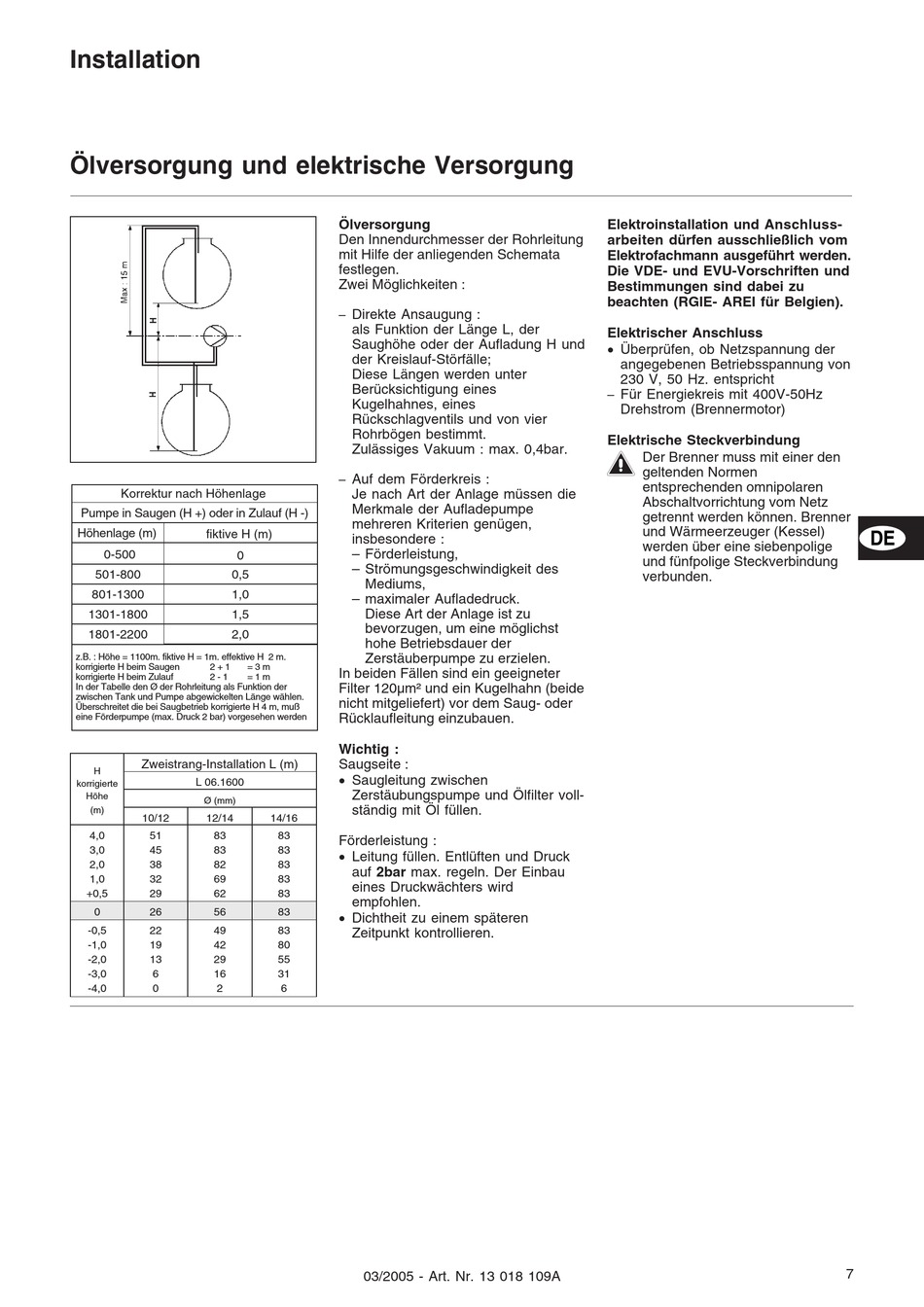

Installation
Ölversorgung und elektrische Versorgung
Korrektur nach Höhenlage
Pumpe in Saugen (H +) oder in Zulauf (H -)
Höhenlage (m)
fiktive H (m)
0-500
0
501-800
0,5
801-1300
1,0
1301-1800
1,5
1801-2200
2,0
z.B. : Höhe = 1100m. fiktive H = 1m. effektive H 2 m.
korrigierte H beim Saugen
2 + 1
korrigierte H beim Zulauf
2 - 1
In der Tabelle den Ø der Rohrleitung als Funktion der
zwischen Tank und Pumpe abgewickelten Länge wählen.
Überschreitet die bei Saugbetrieb korrigierte H 4 m, muß
eine Förderpumpe (max. Druck 2 bar) vorgesehen werden
Zweistrang-Installation L (m)
H
L 06.1600
korrigierte
Höhe
Ø (mm)
(m)
10/12
12/14
4,0
51
83
3,0
45
83
2,0
38
82
1,0
32
69
+0,5
29
62
0
26
56
-0,5
22
49
-1,0
19
42
-2,0
13
29
-3,0
6
16
-4,0
0
2
Ölversorgung
Den Innendurchmesser der Rohrleitung
mit Hilfe der anliegenden Schemata
festlegen.
Zwei Möglichkeiten :
Direkte Ansaugung :
–
als Funktion der Länge L, der
Saughöhe oder der Aufladung H und
der Kreislauf-Störfälle;
Diese Längen werden unter
Berücksichtigung eines
Kugelhahnes, eines
Rückschlagventils und von vier
Rohrbögen bestimmt.
Zulässiges Vakuum : max. 0,4bar.
Auf dem Förderkreis :
–
Je nach Art der Anlage müssen die
Merkmale der Aufladepumpe
mehreren Kriterien genügen,
insbesondere :
– Förderleistung,
– Strömungsgeschwindigkeit des
Mediums,
– maximaler Aufladedruck.
Diese Art der Anlage ist zu
bevorzugen, um eine möglichst
hohe Betriebsdauer der
Zerstäuberpumpe zu erzielen.
= 3 m
In beiden Fällen sind ein geeigneter
= 1 m
Filter 120µm² und ein Kugelhahn (beide
nicht mitgeliefert) vor dem Saug- oder
Rücklaufleitung einzubauen.
Wichtig :
Saugseite :
· Saugleitung zwischen
Zerstäubungspumpe und Ölfilter voll-
ständig mit Öl füllen.
14/16
83
Förderleistung :
83
· Leitung füllen. Entlüften und Druck
83
auf 2bar max. regeln. Der Einbau
83
eines Druckwächters wird
83
empfohlen.
83
· Dichtheit zu einem späteren
83
Zeitpunkt kontrollieren.
80
55
31
6
03/2005 - Art. Nr. 13 018 109A
Elektroinstallation und Anschluss-
arbeiten dürfen ausschließlich vom
Elektrofachmann ausgeführt werden.
Die VDE- und EVU-Vorschriften und
Bestimmungen sind dabei zu
beachten (RGIE- AREI für Belgien).
Elektrischer Anschluss
· Überprüfen, ob Netzspannung der
angegebenen Betriebsspannung von
230 V, 50 Hz. entspricht
Für Energiekreis mit 400V-50Hz
–
Drehstrom (Brennermotor)
Elektrische Steckverbindung
m
Der Brenner muss mit einer den
geltenden Normen
entsprechenden omnipolaren
Abschaltvorrichtung vom Netz
getrennt werden können. Brenner
und Wärmeerzeuger (Kessel)
werden über eine siebenpolige
und fünfpolige Steckverbindung
verbunden.
DE
7
