Inbetriebnahme
Funktionen

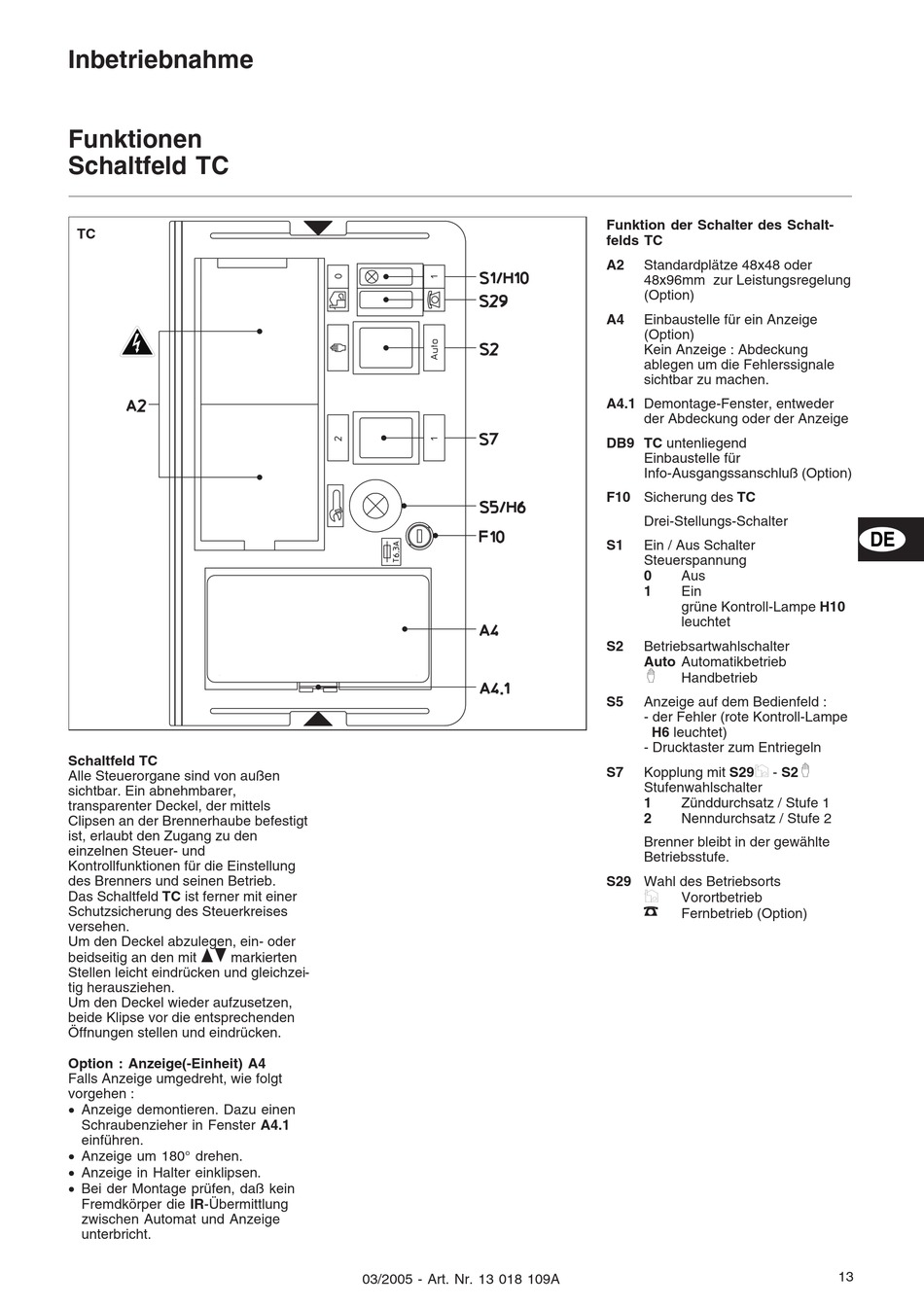

Schaltfeld TC
TC
Schaltfeld TC
Alle Steuerorgane sind von außen
sichtbar. Ein abnehmbarer,
transparenter Deckel, der mittels
Clipsen an der Brennerhaube befestigt
ist, erlaubt den Zugang zu den
einzelnen Steuer- und
Kontrollfunktionen für die Einstellung
des Brenners und seinen Betrieb.
Das Schaltfeld TC ist ferner mit einer
Schutzsicherung des Steuerkreises
versehen.
Um den Deckel abzulegen, ein- oder
beidseitig an den mit xv markierten
Stellen leicht eindrücken und gleichzei-
tig herausziehen.
Um den Deckel wieder aufzusetzen,
beide Klipse vor die entsprechenden
Öffnungen stellen und eindrücken.
Option : Anzeige(-Einheit) A4
Falls Anzeige umgedreht, wie folgt
vorgehen :
· Anzeige demontieren. Dazu einen
Schraubenzieher in Fenster A4.1
einführen.
· Anzeige um 180° drehen.
· Anzeige in Halter einklipsen.
· Bei der Montage prüfen, daß kein
Fremdkörper die IR-Übermittlung
zwischen Automat und Anzeige
unterbricht.
03/2005 - Art. Nr. 13 018 109A
Funktion der Schalter des Schalt-
felds TC
A2
Standardplätze 48x48 oder
48x96mm zur Leistungsregelung
(Option)
A4
Einbaustelle für ein Anzeige
(Option)
Kein Anzeige : Abdeckung
ablegen um die Fehlerssignale
sichtbar zu machen.
A4.1 Demontage-Fenster, entweder
der Abdeckung oder der Anzeige
DB9 TC untenliegend
Einbaustelle für
Info-Ausgangssanschluß (Option)
F10 Sicherung des TC
Drei-Stellungs-Schalter
S1
Ein / Aus Schalter
Steuerspannung
0
Aus
1
Ein
grüne Kontroll-Lampe H10
leuchtet
S2
Betriebsartwahlschalter
Auto Automatikbetrieb
K
Handbetrieb
S5
Anzeige auf dem Bedienfeld :
- der Fehler (rote Kontroll-Lampe
H6 leuchtet)
- Drucktaster zum Entriegeln
S7
Kopplung mit S29J - S2K
Stufenwahlschalter
1
Zünddurchsatz / Stufe 1
2
Nenndurchsatz / Stufe 2
Brenner bleibt in der gewählte
Betriebsstufe.
S29 Wahl des Betriebsorts
J
Vorortbetrieb
H
Fernbetrieb (Option)
DE
13
