Inbetriebnahme

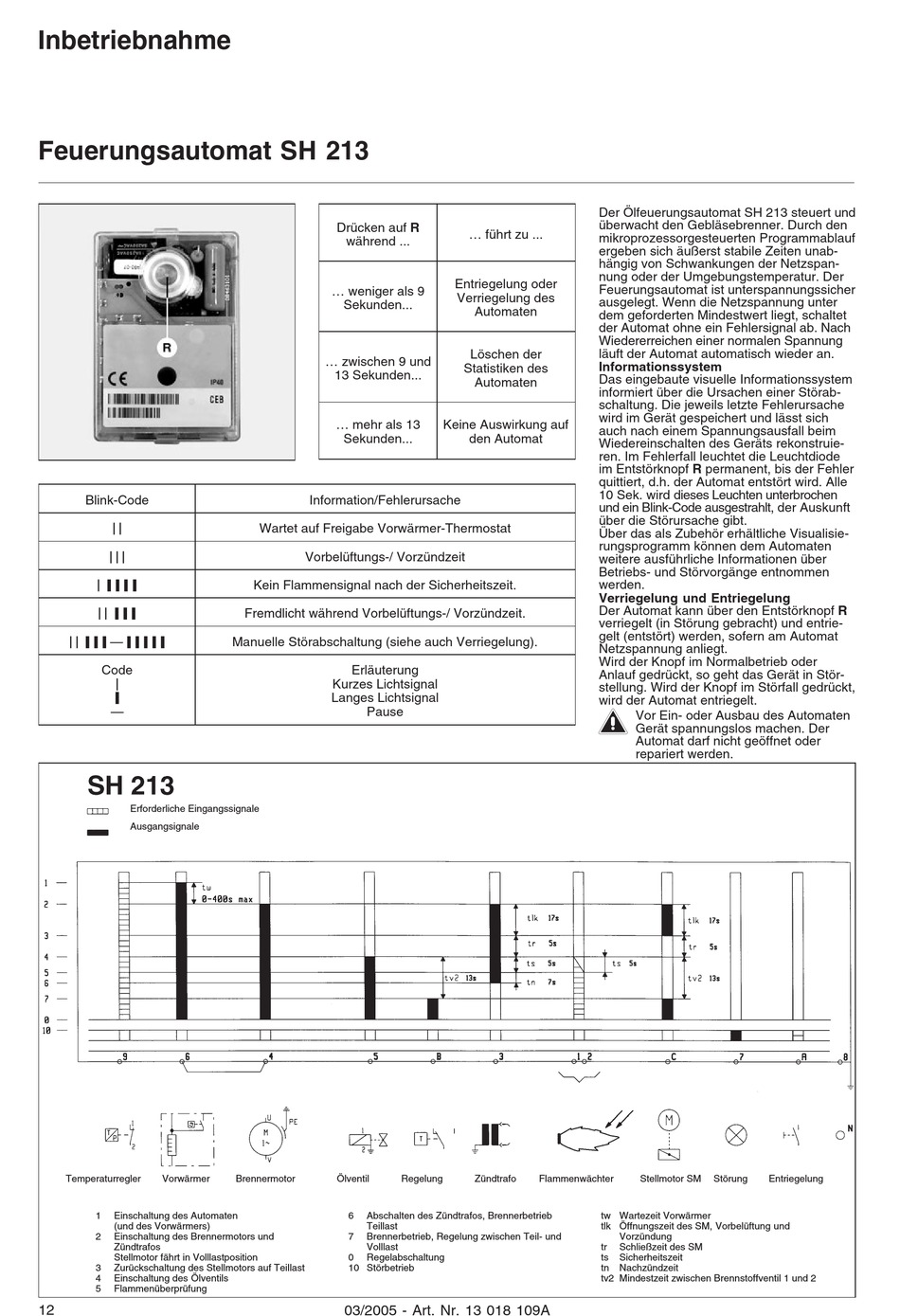

Feuerungsautomat SH 213
Blink-Code
x x
x x x
x y y y y
x x y y y
x x y y y — y y y y y
Code
x
y
—
Erforderliche Eingangssignale
Ausgangsignale
Temperaturregler
Vorwärmer
1
Einschaltung des Automaten
(und des Vorwärmers)
2
Einschaltung des Brennermotors und
Zündtrafos
Stellmotor fährt in Volllastposition
3
Zurückschaltung des Stellmotors auf Teillast
4
Einschaltung des Ölventils
5
Flammenüberprüfung
12
Drücken auf R
während ...
... weniger als 9
Sekunden...
... zwischen 9 und
13 Sekunden...
... mehr als 13
Sekunden...
Information/Fehlerursache
Wartet auf Freigabe Vorwärmer-Thermostat
Vorbelüftungs-/ Vorzündzeit
Kein Flammensignal nach der Sicherheitszeit.
Fremdlicht während Vorbelüftungs-/ Vorzündzeit.
Manuelle Störabschaltung (siehe auch Verriegelung).
Erläuterung
Kurzes Lichtsignal
Langes Lichtsignal
Pause
Brennermotor
Ölventil
Regelung
6
Abschalten des Zündtrafos, Brennerbetrieb
Teillast
7
Brennerbetrieb, Regelung zwischen Teil- und
Volllast
0
Regelabschaltung
10 Störbetrieb
03/2005 - Art. Nr. 13 018 109A
Der Ölfeuerungsautomat SH 213 steuert und
überwacht den Gebläsebrenner. Durch den
... führt zu ...
mikroprozessorgesteuerten Programmablauf
ergeben sich äußerst stabile Zeiten unab-
hängig von Schwankungen der Netzspan-
nung oder der Umgebungstemperatur. Der
Entriegelung oder
Feuerungsautomat ist unterspannungssicher
Verriegelung des
ausgelegt. Wenn die Netzspannung unter
Automaten
dem geforderten Mindestwert liegt, schaltet
der Automat ohne ein Fehlersignal ab. Nach
Wiedererreichen einer normalen Spannung
läuft der Automat automatisch wieder an.
Löschen der
Informationssystem
Statistiken des
Das eingebaute visuelle Informationssystem
Automaten
informiert über die Ursachen einer Störab-
schaltung. Die jeweils letzte Fehlerursache
wird im Gerät gespeichert und lässt sich
Keine Auswirkung auf
auch nach einem Spannungsausfall beim
den Automat
Wiedereinschalten des Geräts rekonstruie-
ren. Im Fehlerfall leuchtet die Leuchtdiode
im Entstörknopf R permanent, bis der Fehler
quittiert, d.h. der Automat entstört wird. Alle
10 Sek. wird dieses Leuchten unterbrochen
und ein Blink-Code ausgestrahlt, der Auskunft
über die Störursache gibt.
Über das als Zubehör erhältliche Visualisie-
rungsprogramm können dem Automaten
weitere ausführliche Informationen über
Betriebs- und Störvorgänge entnommen
werden.
Verriegelung und Entriegelung
Der Automat kann über den Entstörknopf R
verriegelt (in Störung gebracht) und entrie-
gelt (entstört) werden, sofern am Automat
Netzspannung anliegt.
Wird der Knopf im Normalbetrieb oder
Anlauf gedrückt, so geht das Gerät in Stör-
stellung. Wird der Knopf im Störfall gedrückt,
wird der Automat entriegelt.
m
Zündtrafo
Flammenwächter
tw Wartezeit Vorwärmer
tlk Öffnungszeit des SM, Vorbelüftung und
tr
ts
tn
tv2 Mindestzeit zwischen Brennstoffventil 1 und 2
Vor Ein- oder Ausbau des Automaten
Gerät spannungslos machen. Der
Automat darf nicht geöffnet oder
repariert werden.
Stellmotor SM
Störung
Entriegelung
Vorzündung
Schließzeit des SM
Sicherheitszeit
Nachzündzeit
