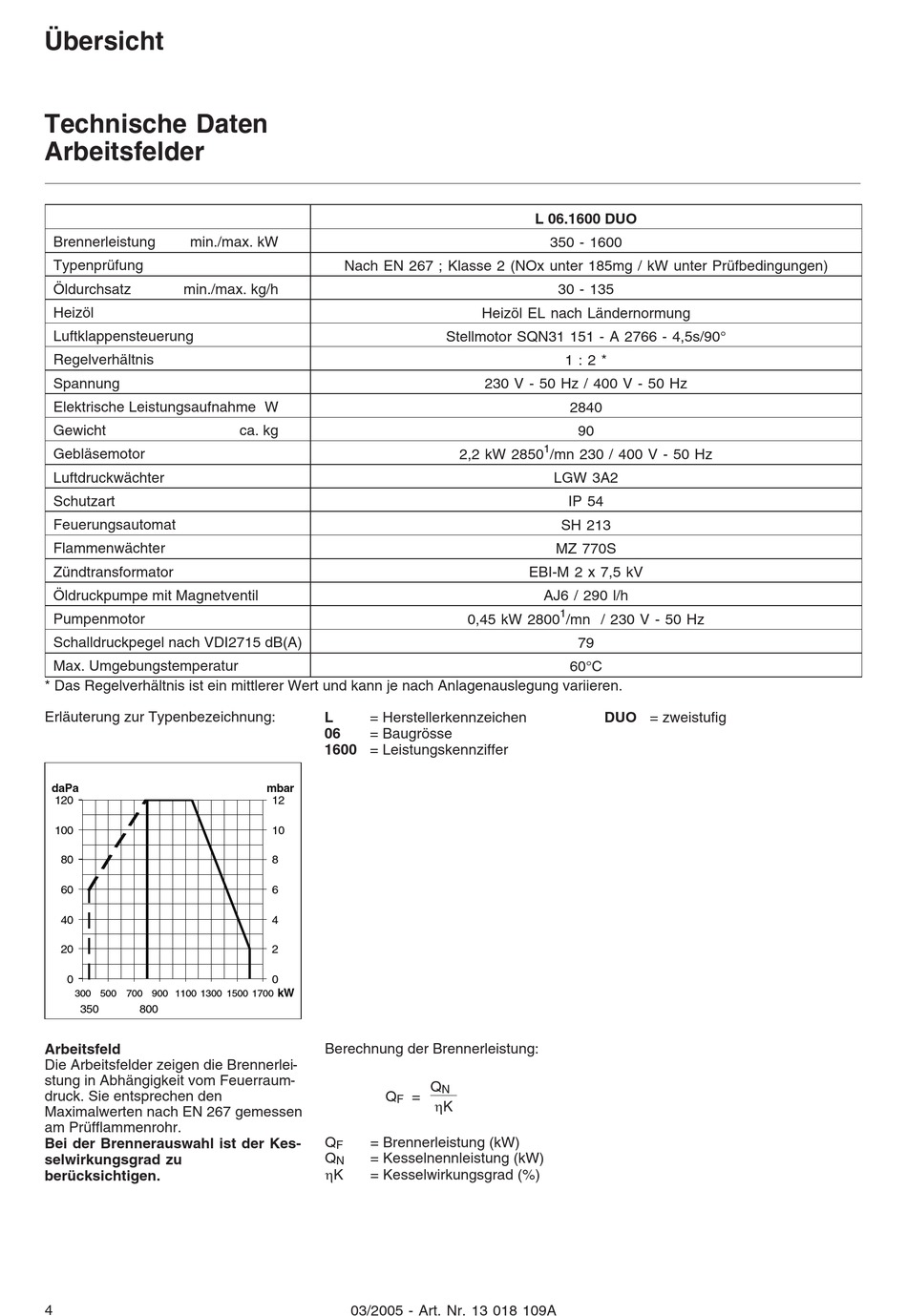

Übersicht
Technische Daten
Arbeitsfelder
Brennerleistung
min./max. kW
Typenprüfung
Öldurchsatz
min./max. kg/h
Heizöl
Luftklappensteuerung
Regelverhältnis
Spannung
Elektrische Leistungsaufnahme W
Gewicht
Gebläsemotor
Luftdruckwächter
Schutzart
Feuerungsautomat
Flammenwächter
Zündtransformator
Öldruckpumpe mit Magnetventil
Pumpenmotor
Schalldruckpegel nach VDI2715 dB(A)
Max. Umgebungstemperatur
* Das Regelverhältnis ist ein mittlerer Wert und kann je nach Anlagenauslegung variieren.
Erläuterung zur Typenbezeichnung:
daPa
120
100
80
60
40
20
0
300 500 700 900 1100 1300 1500 1700
350
800
Arbeitsfeld
Die Arbeitsfelder zeigen die Brennerlei-
stung in Abhängigkeit vom Feuerraum-
druck. Sie entsprechen den
Maximalwerten nach EN 267 gemessen
am Prüfflammenrohr.
Bei der Brennerauswahl ist der Kes-
selwirkungsgrad zu
berücksichtigen.
4
Nach EN 267 ; Klasse 2 (NOx unter 185mg / kW unter Prüfbedingungen)
ca. kg
L
= Herstellerkennzeichen
06
= Baugrösse
1600 = Leistungskennziffer
mbar
12
10
8
6
4
2
0
kW
Berechnung der Brennerleistung:
Q
F
Q
= Brennerleistung (kW)
F
Q
= Kesselnennleistung (kW)
N
hK
= Kesselwirkungsgrad (%)
03/2005 - Art. Nr. 13 018 109A
L 06.1600 DUO
350 - 1600
30 - 135
Heizöl EL nach Ländernormung
Stellmotor SQN31 151 - A 2766 - 4,5s/90°
1 : 2 *
230 V - 50 Hz / 400 V - 50 Hz
2840
90
1
2,2 kW 2850
/mn 230 / 400 V - 50 Hz
LGW 3A2
IP 54
SH 213
MZ 770S
EBI-M 2 x 7,5 kV
AJ6 / 290 l/h
1
0,45 kW 2800
/mn / 230 V - 50 Hz
79
60°C
Q
N
=
hK
DUO = zweistufig
