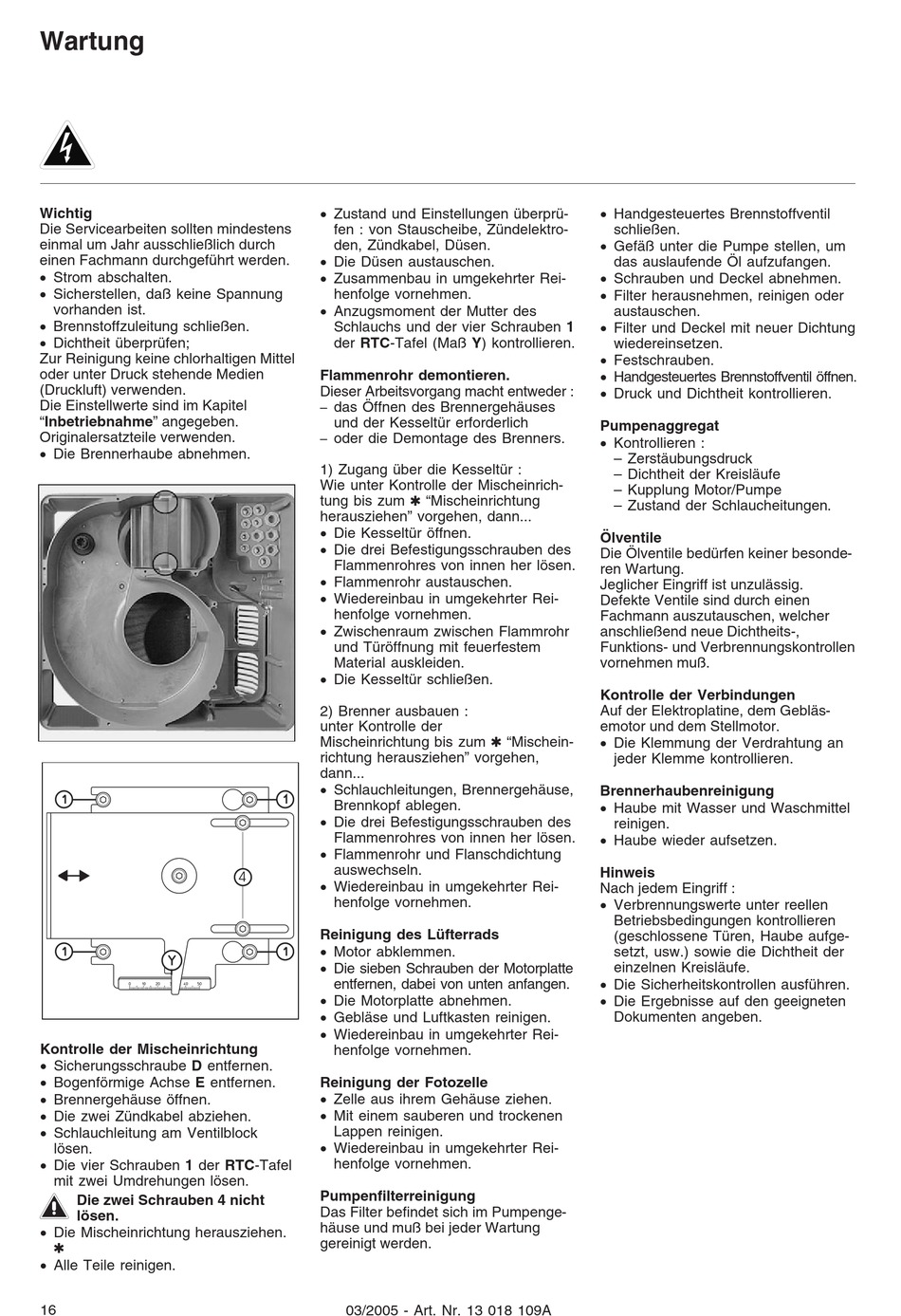

Wartung
Wichtig
Die Servicearbeiten sollten mindestens
einmal um Jahr ausschließlich durch
einen Fachmann durchgeführt werden.
· Strom abschalten.
· Sicherstellen, daß keine Spannung
vorhanden ist.
· Brennstoffzuleitung schließen.
· Dichtheit überprüfen;
Zur Reinigung keine chlorhaltigen Mittel
oder unter Druck stehende Medien
(Druckluft) verwenden.
Die Einstellwerte sind im Kapitel
"Inbetriebnahme" angegeben.
Originalersatzteile verwenden.
· Die Brennerhaube abnehmen.
Kontrolle der Mischeinrichtung
· Sicherungsschraube D entfernen.
· Bogenförmige Achse E entfernen.
· Brennergehäuse öffnen.
· Die zwei Zündkabel abziehen.
· Schlauchleitung am Ventilblock
lösen.
· Die vier Schrauben 1 der RTC-Tafel
mit zwei Umdrehungen lösen.
m
Die zwei Schrauben 4 nicht
lösen.
· Die Mischeinrichtung herausziehen.
Q
· Alle Teile reinigen.
16
· Zustand und Einstellungen überprü-
fen : von Stauscheibe, Zündelektro-
den, Zündkabel, Düsen.
· Die Düsen austauschen.
· Zusammenbau in umgekehrter Rei-
henfolge vornehmen.
· Anzugsmoment der Mutter des
Schlauchs und der vier Schrauben 1
der RTC-Tafel (Maß Y) kontrollieren.
Flammenrohr demontieren.
Dieser Arbeitsvorgang macht entweder :
das Öffnen des Brennergehäuses
–
und der Kesseltür erforderlich
oder die Demontage des Brenners.
–
1) Zugang über die Kesseltür :
Wie unter Kontrolle der Mischeinrich-
tung bis zum Q "Mischeinrichtung
herausziehen" vorgehen, dann...
· Die Kesseltür öffnen.
· Die drei Befestigungsschrauben des
Flammenrohres von innen her lösen.
· Flammenrohr austauschen.
· Wiedereinbau in umgekehrter Rei-
henfolge vornehmen.
· Zwischenraum zwischen Flammrohr
und Türöffnung mit feuerfestem
Material auskleiden.
· Die Kesseltür schließen.
2) Brenner ausbauen :
unter Kontrolle der
Mischeinrichtung bis zum Q "Mischein-
richtung herausziehen" vorgehen,
dann...
· Schlauchleitungen, Brennergehäuse,
Brennkopf ablegen.
· Die drei Befestigungsschrauben des
Flammenrohres von innen her lösen.
· Flammenrohr und Flanschdichtung
auswechseln.
4
· Wiedereinbau in umgekehrter Rei-
henfolge vornehmen.
Reinigung des Lüfterrads
· Motor abklemmen.
· Die sieben Schrauben der Motorplatte
entfernen, dabei von unten anfangen.
· Die Motorplatte abnehmen.
· Gebläse und Luftkasten reinigen.
· Wiedereinbau in umgekehrter Rei-
henfolge vornehmen.
Reinigung der Fotozelle
· Zelle aus ihrem Gehäuse ziehen.
· Mit einem sauberen und trockenen
Lappen reinigen.
· Wiedereinbau in umgekehrter Rei-
henfolge vornehmen.
Pumpenfilterreinigung
Das Filter befindet sich im Pumpenge-
häuse und muß bei jeder Wartung
gereinigt werden.
03/2005 - Art. Nr. 13 018 109A
· Handgesteuertes Brennstoffventil
schließen.
· Gefäß unter die Pumpe stellen, um
das auslaufende Öl aufzufangen.
· Schrauben und Deckel abnehmen.
· Filter herausnehmen, reinigen oder
austauschen.
· Filter und Deckel mit neuer Dichtung
wiedereinsetzen.
· Festschrauben.
· Handgesteuertes Brennstoffventil öffnen.
· Druck und Dichtheit kontrollieren.
Pumpenaggregat
· Kontrollieren :
– Zerstäubungsdruck
– Dichtheit der Kreisläufe
– Kupplung Motor/Pumpe
– Zustand der Schlaucheitungen.
Ölventile
Die Ölventile bedürfen keiner besonde-
ren Wartung.
Jeglicher Eingriff ist unzulässig.
Defekte Ventile sind durch einen
Fachmann auszutauschen, welcher
anschließend neue Dichtheits-,
Funktions- und Verbrennungskontrollen
vornehmen muß.
Kontrolle der Verbindungen
Auf der Elektroplatine, dem Gebläs-
emotor und dem Stellmotor.
· Die Klemmung der Verdrahtung an
jeder Klemme kontrollieren.
Brennerhaubenreinigung
· Haube mit Wasser und Waschmittel
reinigen.
· Haube wieder aufsetzen.
Hinweis
Nach jedem Eingriff :
· Verbrennungswerte unter reellen
Betriebsbedingungen kontrollieren
(geschlossene Türen, Haube aufge-
setzt, usw.) sowie die Dichtheit der
einzelnen Kreisläufe.
· Die Sicherheitskontrollen ausführen.
· Die Ergebnisse auf den geeigneten
Dokumenten angeben.
