Installation
Montage
5
4
6
6
Brennergehäuse
Die Montage erfolgt mit
Brennergehäuse nach unten oder
nach oben (siehe Maßbild).
· Das Brennergehäuse am Brennkopf
mittels der festen Achse F, die sich
entgegengesetzt zur
Öffnungsrichtung befindet,
anhängen.
· Die zwei Zündkabel anschließen.
· Das Brennergehäuse mit der
mobilen Achse E schließen.
· Die Sicherungsschraube D
montieren.
03/2005 - Art. Nr. 13 018 109A

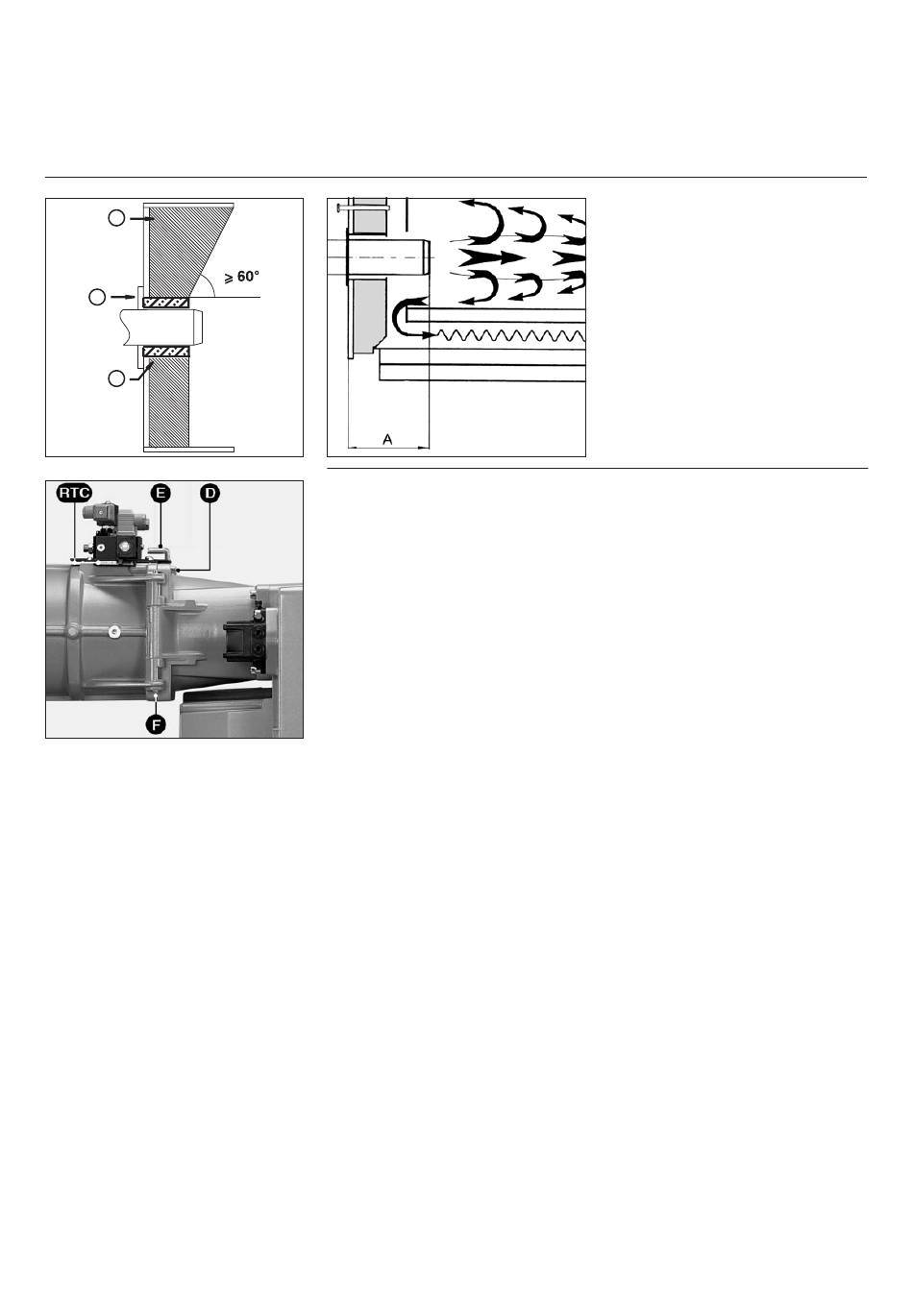

Brennerrohr-Einbautiefe und Aus-
mauerung
Bei Wärmeerzeugern ohne gekühlte
Vorderwand ist, sofern der Kesselher-
steller keine andere Angaben macht,
eine Ausmauerung 5 wie im nebenste-
henden Bild erforderlich. Die Ausmaue-
rung darf die Brennerrohrvorderkante
nicht überragen und mit minimal 60°
konisch zulaufen. Der Luftspalt zwischen
Ausmauerung 5 und Brennerrohr ist mit
einem elastischen, nicht brennbarem
Isolationsmaterial 6 auszufüllen. Bei
Kesseln mit Umkehrfeuerung ist die
minimale Eintauchtiefe A des Brenner-
rohres gemäß Angaben des Kesselher-
stellers zu beachten.
· Schlauchleitungen anschließen :
– zwischen Pumpe und Ölfilter unter
Beachtung von Saugseite und
Rücklauf.
– Druckschlauch Pumpe zu
Hydraulik-Ventilblock montieren.
· Dichtheit zu einem späteren
Zeitpunkt kontrollieren.
· Anschlußstecker des elektr.
Drahtbündels für Ölventile durch
Gehäuse-Öffnung führen.
· Elektr. Verbindung zu den Magnet-
ventilen des Hydraulikblocks über
Stecker herstellen.
