4.4

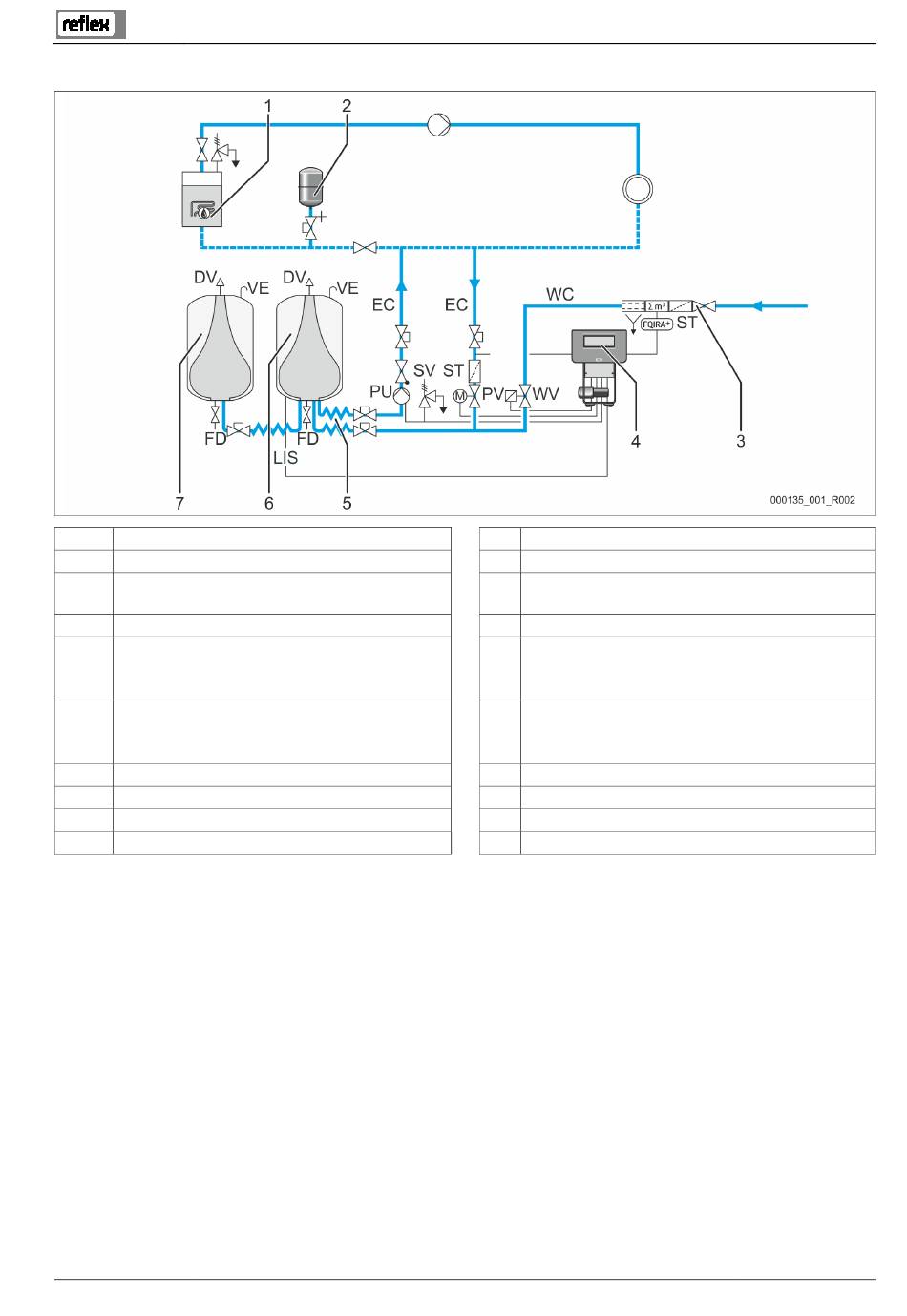

Funktion
1
Heizungsanlage
2
Druckausdehnungsgefäß „MAG"
3
Reflex Fillset Impuls, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 13.
4
Steuereinheit
5
Hydraulische Zuläufe
•
Für das gasreiche Wasser
•
Für das entgaste Wasser
6
Luftraum Grundgefäß
7
Luftraum Folgegefäß
ST
Schmutzfänger
FQIRA+ Kontaktwasserzähler
WC
Nachspeiseleitung
Das Gerät ist eine Druckhaltestation für Heiz- und Kühlwassersysteme. Es dient zur Druckerhaltung, Nachspeisen und Entgasen von
Wasser in Heiz und Kühlwassersystemen. Das Gerät besteht aus einer Steuereinheit, bestehend aus einer Steuerung mit Hydraulik sowie
mindestens einem Ausdehnungsgefäß.
Ausdehnungsgefäß
Es können ein Grundgefäß und optional mehrere Folgegefäße angeschlossen sein. Eine Membrane trennt die Gefäße in einen Luft- und
einem Wasserraum und verhindert so das Eindringen von Luftsauerstoff in das Ausdehnungswasser. Der Luftraum steht über eine
Leitung „VE" mit der Atmosphäre in Verbindung. Das Grundgefäß wird mit der Steuereinheit hydraulisch flexibel verbunden. Das sichert
die Funktion der Niveaumessung „LIS", die mit einer Druckmessdose arbeitet.
WV
Nachspeiseventil
PIS
Drucksensor
PV
Überströmventil (Motorkugelhahn)
PU
Pumpe (Druckerhaltung)
SV
Sicherheitsventil
EC
Ausdehnungsleitung
•
•
FD
Füll- und Entleerungshahn
LIS
Druckmessdose zur Ermittlung vom Niveau Wasserstand
DV
Entgasungsventil
VE
Be- und Entlüftung
Variomat 140 — 06.07.2016 - Rev. B
Für das gasreiche Wasser
Für das entgaste Wasser
Gerätebeschreibung
Deutsch — 11
