Gerätebeschreibung
4.1
Beschreibung
Der Variomat VS 2-1/140 und VS2-2/140 ist eine pumpengesteuerte Druckhalte-, Entgasungs- und Nachspeisestation für Heiz- und
Kühlwassersysteme. Im Wesentlichen besteht der Variomat aus einer Steuereinheit mit Pumpen und mindestens einem
Ausdehnungsgefäß. Eine Membrane im Ausdehnungsgefäß trennt es in einen Luft- und einen Wasserraum. So wird das Eindringen von
Luftsauerstoff in das Ausdehnungswasser verhindert.
Der Variomat VS 2-1/140 und VS2-2/140 bietet folgende Sicherheiten:
•
Optimierung aller Abläufe zur Druckhaltung, Entgasung und Nachspeisung.
–
Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung mit automatischer Nachspeisung.
–
Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
–
Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus dem Füll- und Nachspeisewasser.
4.2
Übersichtsdarstellung

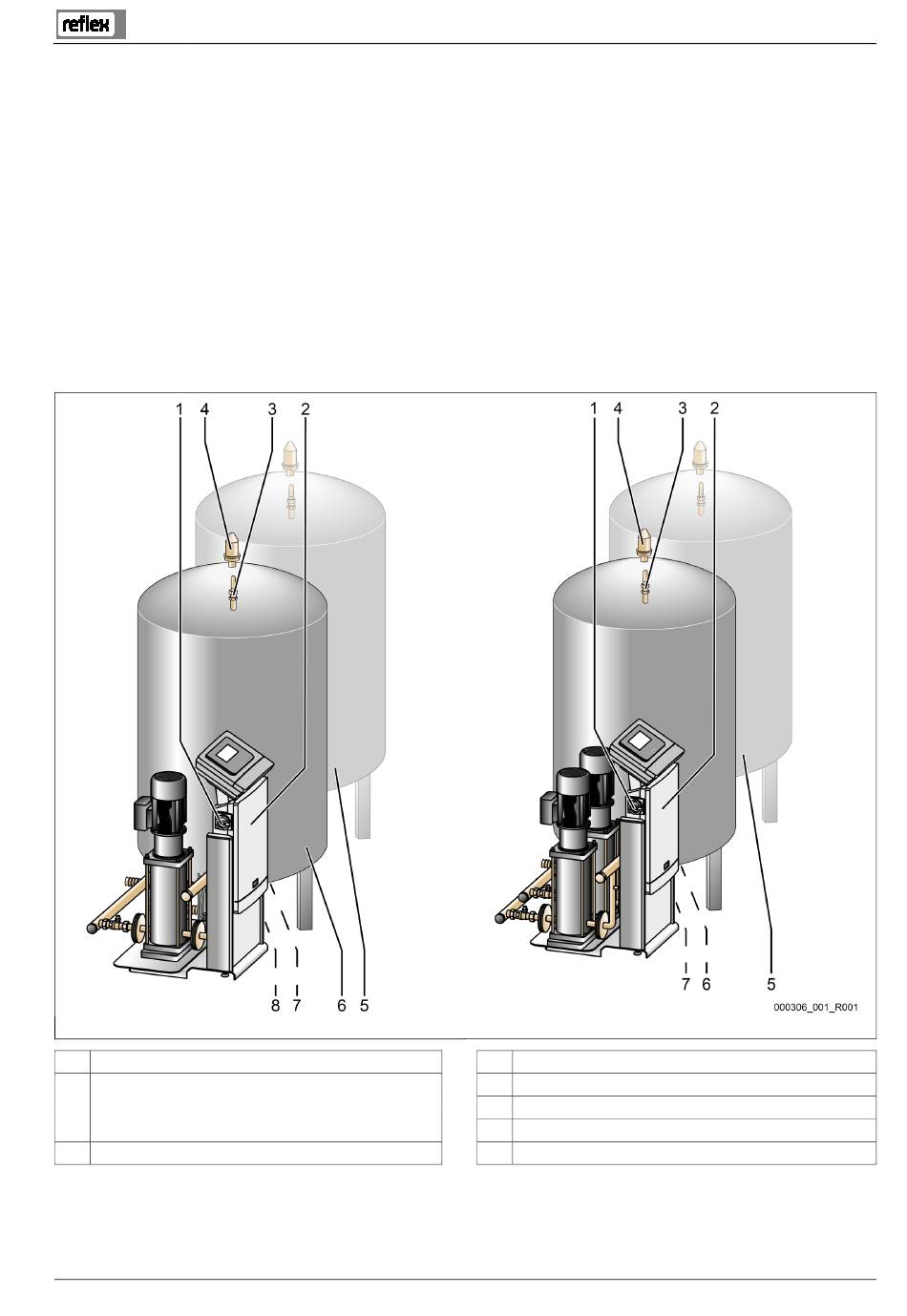

Variomat mit einer Pumpe (VS 2-1/140)
1
Hauptschalter
2
Steuereinheit
•
Anschlussteil für Pumpe(en)
•
Bedienteil für Steuerung „Reflex Control Touch"
3
Ausgleichsbogen „VE"
4
Entgasungsventil „DV"
5
Folgegefäß „VF"
6
Grundgefäß „VF"
7
Füll- und Entleerungshahn „FD"
8
Niveaumessung „LIS"
Variomat 140 — 06.07.2016 - Rev. B
Variomat mit zwei Pumpen (VS 2-2/140)
Gerätebeschreibung
Deutsch — 9
