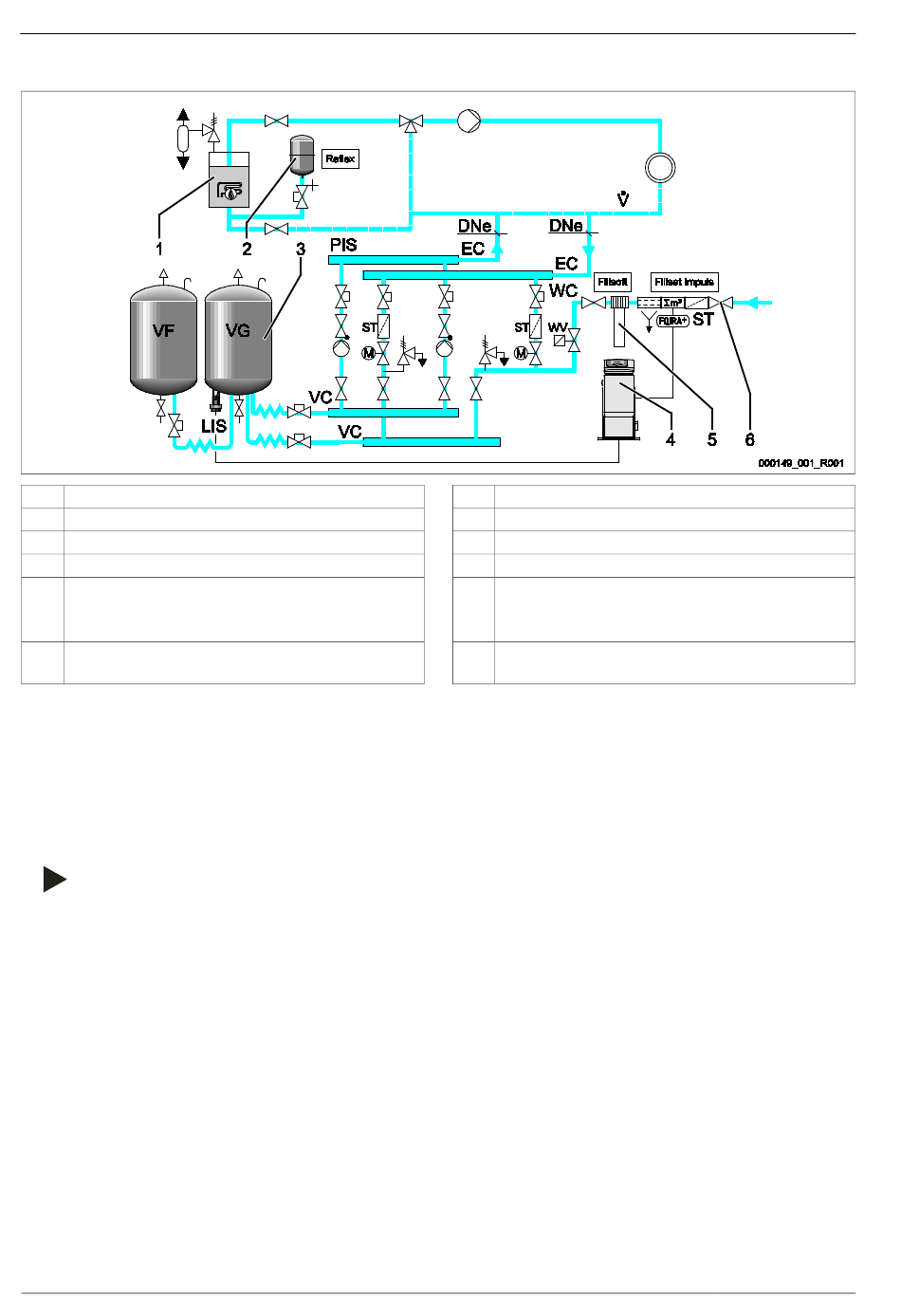

Verwendung in einer Anlage mit zentraler Rücklaufbeimischung
1
Wärmeerzeuger
2
Druckausdehnungsgefäß „MAG"
3
Grundgefäß
4
Steuereinheit
5
Reflex Fillsoft, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 13.
6
Fillset Impuls, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 13.
Nachspeisung mit Wasser über eine Enthärtungsanlage.
•
Binden Sie das Gerät immer in den Hauptvolumenstrom „V" ein, damit die Entgasung des Anlagenwassers gewährleistet ist. Bei
einer zentralen Rücklaufbeimischung oder bei hydraulischen Weichen ist das die Anlagenseite. Der Kessel vom Wärmeerzeuger
erhält eine Einzelabsicherung.
•
Verwenden Sie bei einer Ausrüstung mit Reflex Fillsoft Enthärtungsanlagen das Fillset Impuls.
–
Die Steuerung wertet die Nachspeisemenge aus und signalisiert den erforderlichen Wechsel der Enthärtungspatronen.
Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden Vorschriften, z. B. der VDI 2035, entsprechen.
30 — Deutsch
WC
PIS
WV
ST
EC
LIS
Variomat 140 — 06.07.2016 - Rev. B
Nachspeiseleitung
Druckmessumformer
Magnetventil für die Nachspeisung
Schmutzfänger
Entgasungsleitung
•
Für das gasreiche Wasser von der Anlage.
•
Für das entgaste Wasser zur Anlage.
Niveaumessung
