Montage
6.3.4 Hydraulischer Anschluss
6.3.4.1 Übersicht

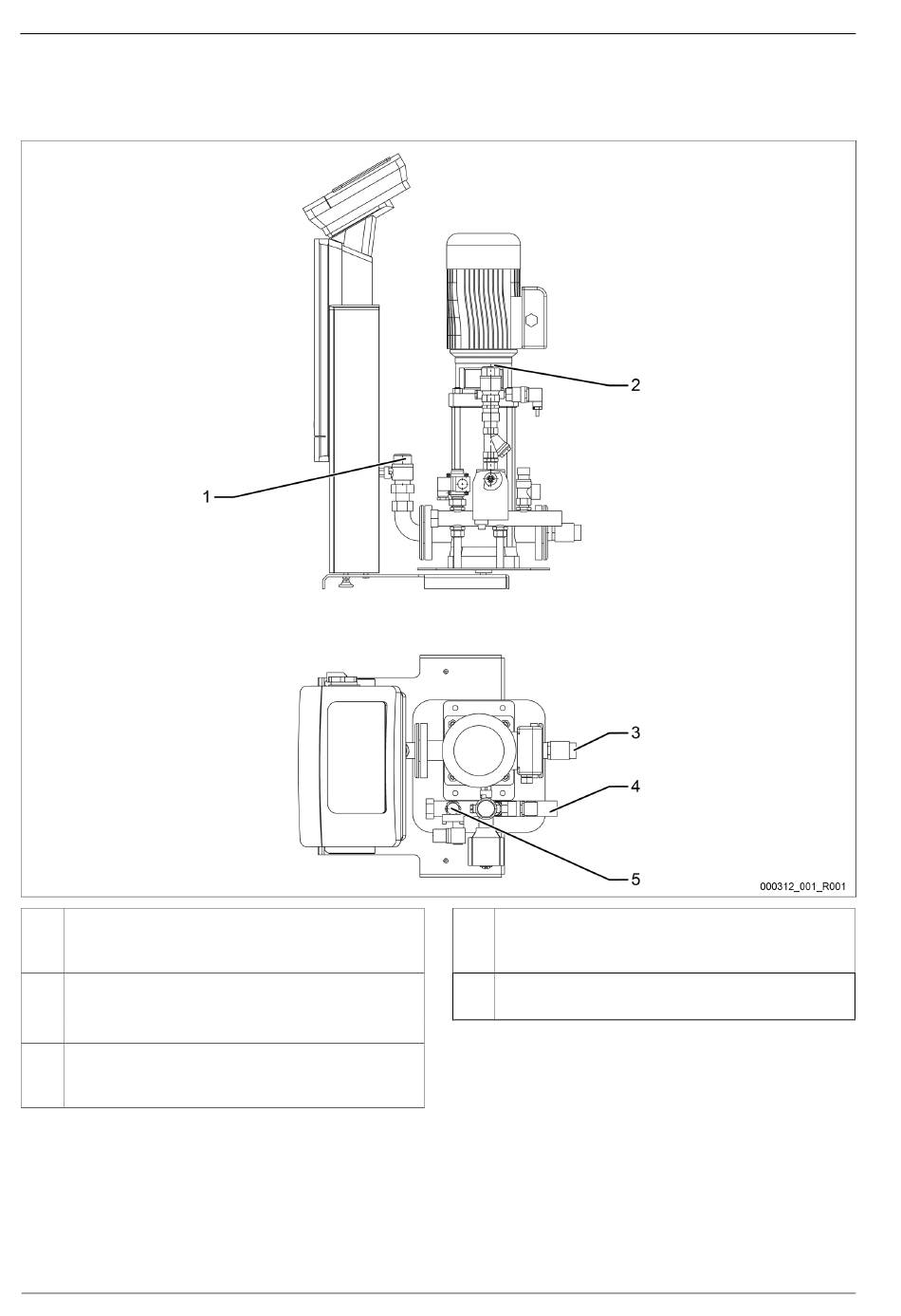

Übersicht der hydraulischen Anschlüsse am Beispiel der Variomat 2 - 1 / 140
1 Entgasungsleitung (Pumpenleitung)
• Ausgang entgastes Wasser zur Anlage
• Anschluss Innengewinde Rp 1Zoll
2 Überströmleitung Rp 1 Zoll
• Eingang gasreiches Wasser von der Anlage
• Anschluss Innengewinde Rp 1Zoll
3 Anschluss Grundgefäß
• Anschlussset Pumpe
• Aussengewinde 1Zoll
22 — Deutsch
4
5
Variomat 140 — 06.07.2016 - Rev. B
Anschluss Grundgefäß G 1Zoll
• Anschlussset Überströmsammler
• Anschluss Aussengewinde 1Zoll
Anschluss Nachspeiseleitung
• Anschluss Innengewinde Rp ½Zoll
