Elektrischer Anschluss
G E F AHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche Verletzungen.
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird, spannungsfrei geschaltet ist.
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder eingeschaltet werden kann.
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des Gerätes nur durch eine Elektrofachkraft und nach
elektrotechnischen Regeln durchgeführt werden.

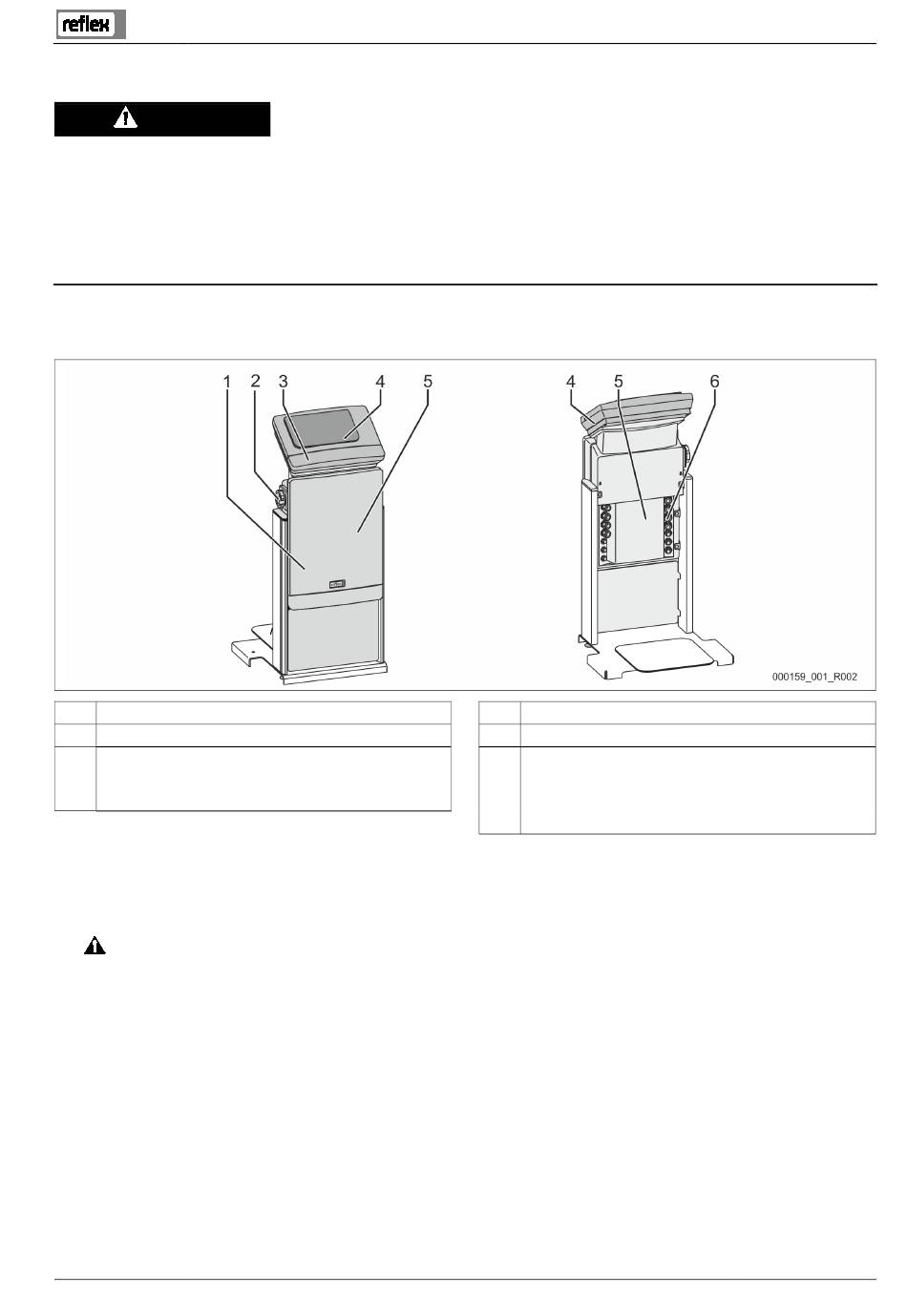

Beim elektrischen Anschluss wird unterschieden zwischen einem Anschlussteil und einem Bedienteil.
1
Abdeckung Anschlussteil (aufklappbar)
2
Hauptschalter
3
Abdeckung Bedienteil (aufklappbar)
RS-485 Schnittstellen
Ausgänge Druck und Niveau
Die nachfolgenden Beschreibungen gelten für Standardanlagen und beschränken sich auf die notwendigen bauseitigen Anschlüsse.
1. Schalten Sie die Anlage spannungsfrei und sichern Sie gegen wiedereinschalten.
2. Nehmen Sie die Abdeckungen ab.
GEFAHR Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des Gerätes kann auch nach dem Abziehen
des Netzsteckers von der Spannungsversorgung eine Spannung von 230 V anliegen. Trennen Sie vor dem Abnehmen der
Abdeckungen die Steuerung des Gerätes komplett von der Spannungsversorgung. Überprüfen Sie die Platine auf
Spannungsfreiheit.
3. Setzen Sie eine geeignete Kabelverschraubung für die Kabeldurchführung auf der Rückseite des Anschlussteil ein. Zum Beispiel M16
oder M20.
4.
Führen Sie alle aufzulegenden Kabel durch die Kabelverschraubungen.
5. Schließen Sie alle Kabel gemäß den Klemmenplänen an.
Beachten Sie zur bauseitigen Absicherung die Anschlussleistungen des Gerätes, siehe Kapitel 5 "Technische Daten" auf Seite 14.
4
Touch-Steuerung
5
Rückseite Anschlussteil
6
Kabeldurchführungen
Variomat 140 — 06.07.2016 - Rev. B
Einspeisung und Absicherung
Potenzialfreie Kontakte
Anschluss Kompressor „CO"
Montage
Deutsch — 31
