Schaltungs- und Nachspeisevarianten
6.4.1
Funktion
Der aktuelle Füllstand im Grundgefäß wird über den Niveausensor „LIS" erfasst und in der Steuerung ausgewertet. Der Wert des
Mindestfüllstandes ist im Kundenmenü der Steuerung eingegeben. Bei der Unterschreitung des Mindestfüllstandes öffnet das
Nachspeiseventil „WV" und füllt das Grundgefäß.
Hinweis!
Zur Komplettierung der Nachspeisung aus dem Trinkwassernetz bietet Reflex das Fillset mit integriertem Systemtrenner
und die Enthärtungsanlage Fillsoft an,siehe Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 13.
6.4.1.1

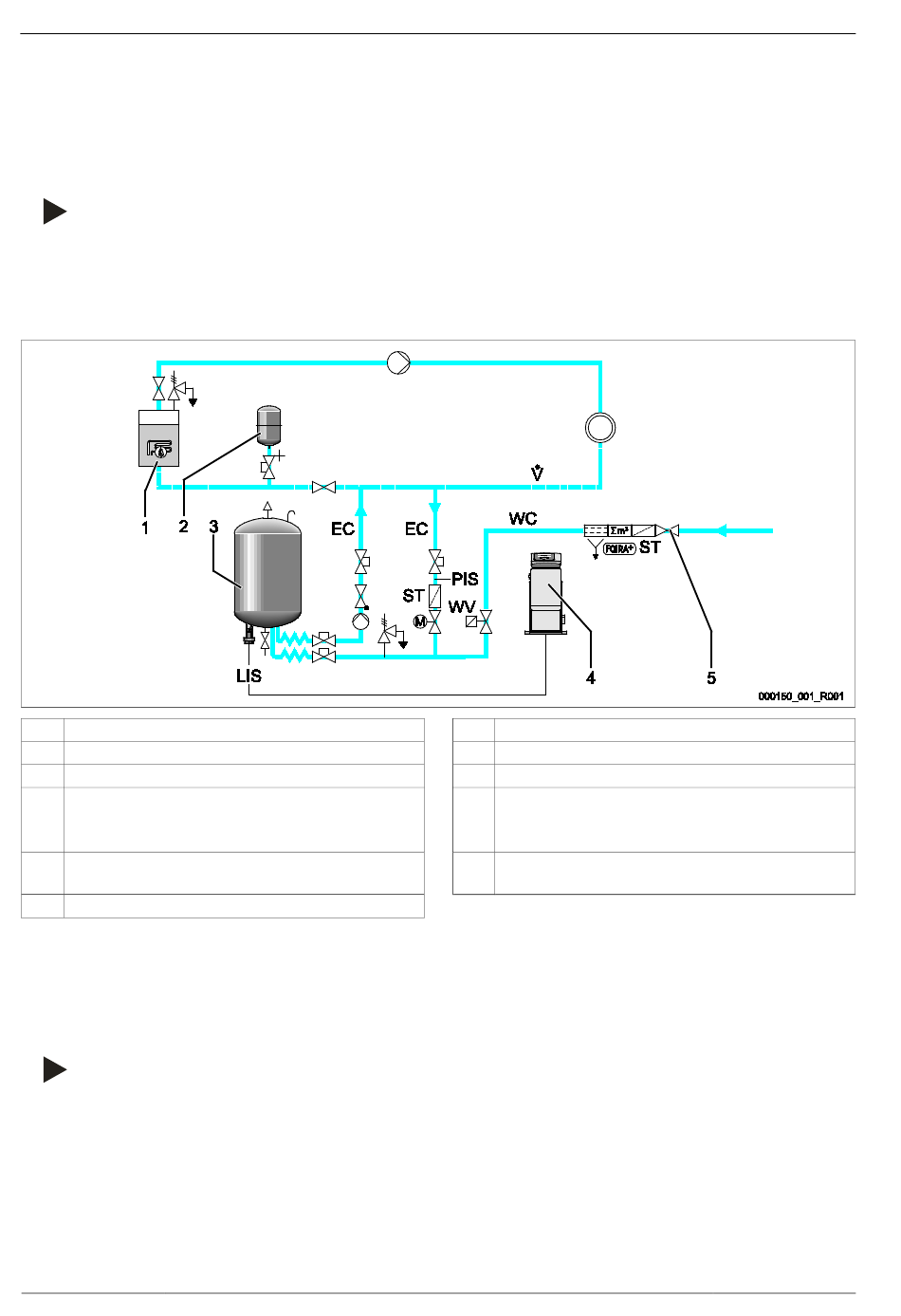

Verwendung in einer Einkesselanlage
1
Wärmeerzeuger
2
Druckausdehnungsgefäß „MAG"
3
Grundgefäß
4
Steuereinheit
5
Reflex Fillset, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 13.
ST
Schmutzfänger
Einkesselanlage ≤ 350 kW, Wassertemperatur < 100 °C.
•
Schalten Sie bei einer Nachspeisung mit Trinkwasser das Reflex Fillset mit integriertem Systemtrenner vor.
–
Wenn Sie kein Reflex Fillset vorschalten, verwenden Sie einen Schmutzfänger „ST" mit einer Filtermaschenweite
von ≥ 0,25 mm.
Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden Vorschriften, z. B. der VDI 2035, entsprechen.
–
Wird die Qualität nicht erreicht, verwenden Sie für das Enthärten des Nachspeisewassers aus dem Trinkwassernetz
das Reflex Fillsoft, siehe Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 13.
28 — Deutsch
WC
PIS
WV
EC
LIS
Variomat 140 — 06.07.2016 - Rev. B
Nachspeiseleitung
Druckmessumformer
Magnetventil für die Nachspeisung
Entgasungsleitung
•
Für das gasreiche Wasser von der Anlage.
•
Für das entgaste Wasser zur Anlage.
Niveaumessung
