Gerätebeschreibung
• Ausrüstungsteile mit Sicherheitsfunktion zur wasserseitigen
Druckbegrenzung nach Druckgeräterichtlinie 2014/68/EU und
Temperaturbegrenzung nach Druckgeräterichtlinie 2014/68/EU
gehören nicht zum Lieferumfang. Die Absicherungen gegen
wasserseitigen Druck und Temperatur erfolgen bauseits durch den
Betreiber.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen
zu Verbrennungen der Haut kommen.
• Tragen Sie Schutzhandschuhe.
• Bringen Sie entsprechende Warnhinweise in der Nähe des
Gerätes an.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage
oder Wartungsarbeiten zu Verbrennungen und Verletzungen
kommen, wenn heißes Wasser oder heißer Dampf unter Druck
plötzlich herausströmt.
• Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
• Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie
Montage, Demontage oder Wartungsarbeiten an den
Anschlüssen durchführen.
WARNUNG
Verletzungsgefahr durch hohes Gewicht
Die Geräte haben ein hohes Gewicht. Dadurch besteht die Gefahr
von körperlichen Schäden und Unfällen.
• Verwenden Sie für den Transport und für die Montage
geeignete Hebezeuge.
4 Gerätebeschreibung
4.1

Beschreibung

• Ein Grundgefäß „RG" als Ausdehnungsgefäß bis 600 Liter
Nennvolumen.
– Die Steuereinheit RS 90 / 1 ist in der Kompaktbauweise auf
dem Grundgefäß werkseitig montiert.
– Alle elektrischen und luftseitigen Verbindungen zwischen der
Steuereinheit und dem Grundgefäß sind vormontiert.
• Als Option ist der der Anschluss von Folgegefäßen „RF" mit dem
Grundgefäß möglich

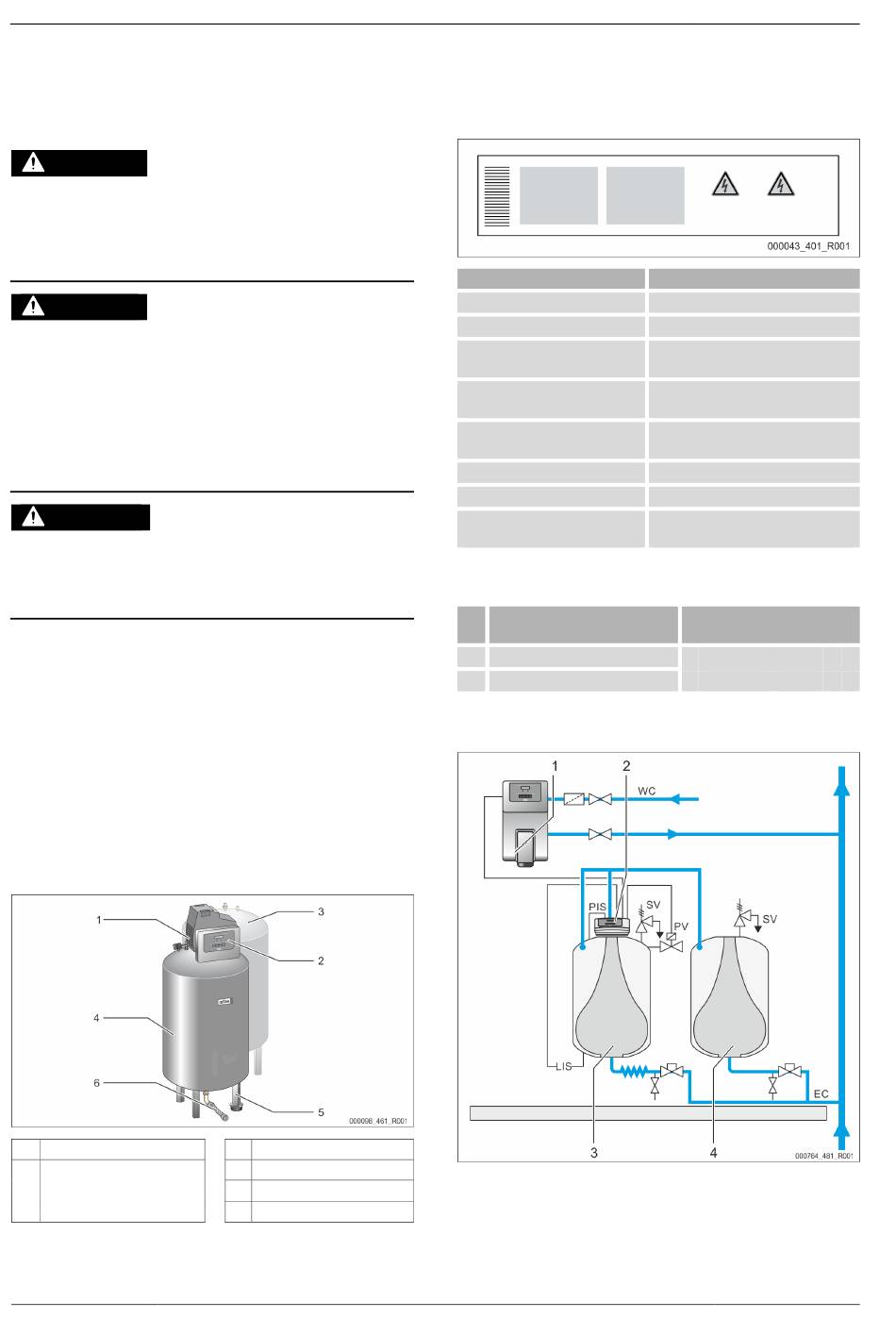

4.2 Übersichtsdarstellung
1 Sicherheitsventil „SV"
2 Steuereinheit „RS 90 / 1"
• Kompressor
• Steuerung
4 — Deutsch
3 Folgegefäß „RF"
4 Grundgefäß „RG"
5 Niveaumessung „LIS"
6 Ausdehnungsleitung „EC"
Reflexomat Basic — 23.11.2021
4.3

Identifikation

4.3.1

Typenschild

Dem Typenschild entnehmen Sie Angaben zum Hersteller, zum Baujahr,
zur Herstellnummer sowie zu den technischen Daten.
Eintrag auf dem Typenschild
Type
Serial No.
Min. / max. allowable pressure
PS
Max. allowable flow
temperature of system
Min. / max. working
temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up
on site
4.3.2 Typenschlüssel
Nr.
1 Bezeichnung der Steuereinheit
2 Kompressoranzahl
4.4

Funktion

Bedeutung
Gerätebezeichnung
Seriennummer
Minimaler / Maximaler zulässiger
Druck
Maximal zulässige
Vorlauftemperatur des Systems
Min. / max. Betriebstemperatur
(TS)
Herstelljahr
Max. Systemdruck
Mindestbetriebsdruck bauseits
eingestellt
Typenschlüssel Reflexomat
Basic
Reflexomat RS 90/ 1
1 2
