Montage
6.5.4.1
Anschluss der Schnittstelle RS-485

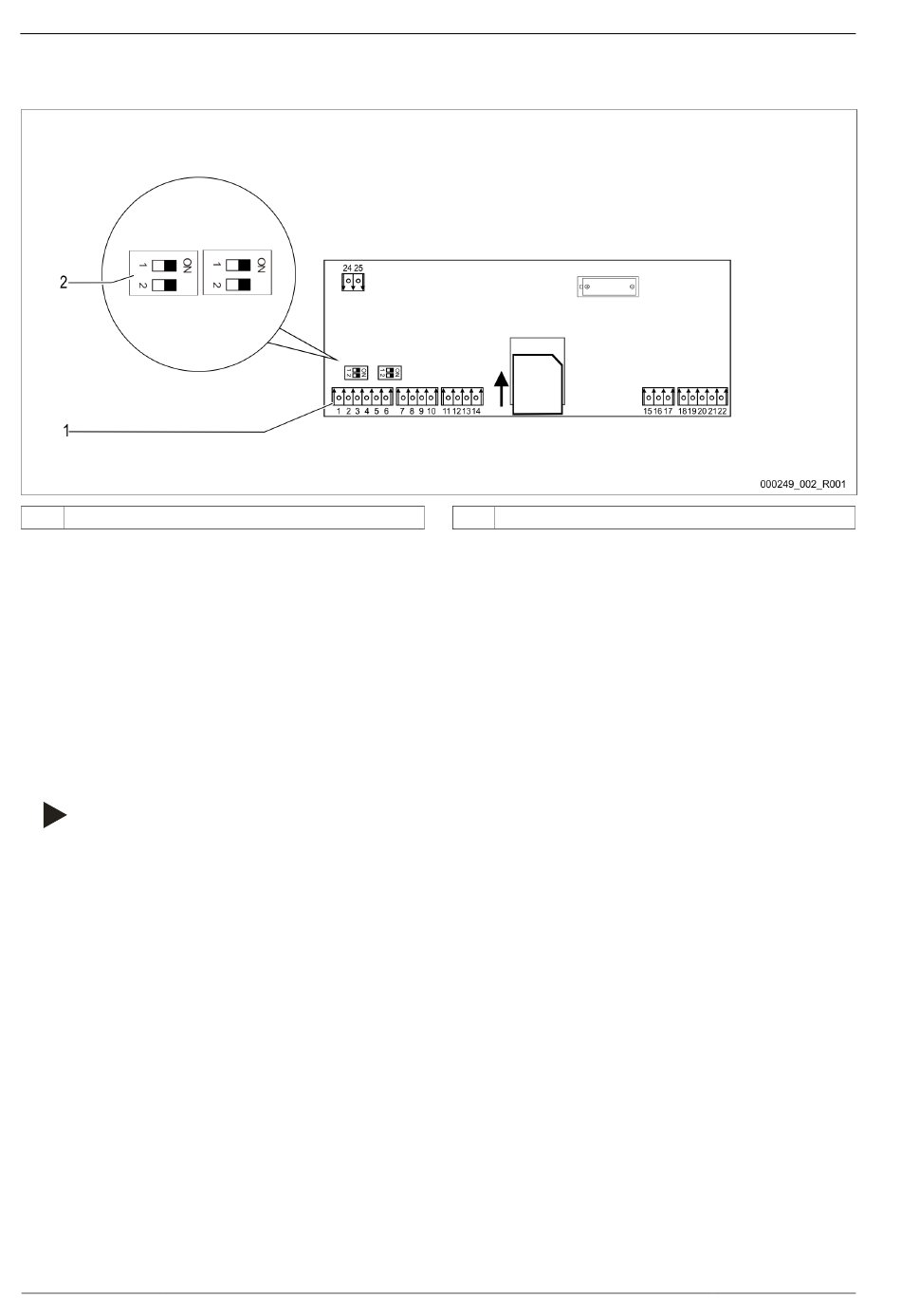

Grundplatine der Steuerung Control Touch.
1
Anschlussklemmen für die RS-485-Verbindung
Gehen Sie wie folgt vor:
1.
Schließen Sie die RS-485-Verbindung mit dem abgeschirmten Kabel an die Grundplatine an.
•
S 1
–
Klemme 1 (A+)
–
Klemme 2 (B-)
–
Klemme 3 (GND)
2.
Schließen Sie die Kabelabschirmung einseitig an.
•
Klemme 18
3. Aktivieren Sie auf der Grundplatine den Abschlusswiderstand.
•
Dip-Schalter 1
Hinweis!
Aktivieren Sie den Abschlusswiderstand, wenn das Gerät am Anfang oder am Ende des RS-485-Netzes steht.
36 — Deutsch
2
Variomat 140 — 06.07.2016 - Rev. B
Dip-Schalter 1
