Betriebsanleitung RT5-241 ...................................................................................... Allgemeines
Übersichtsbilder
Gesamtansicht
9
8
7
6
Beschreibung
Nr.
© 2015 Pohltechnic.com GbR www.pohltechnic.com |

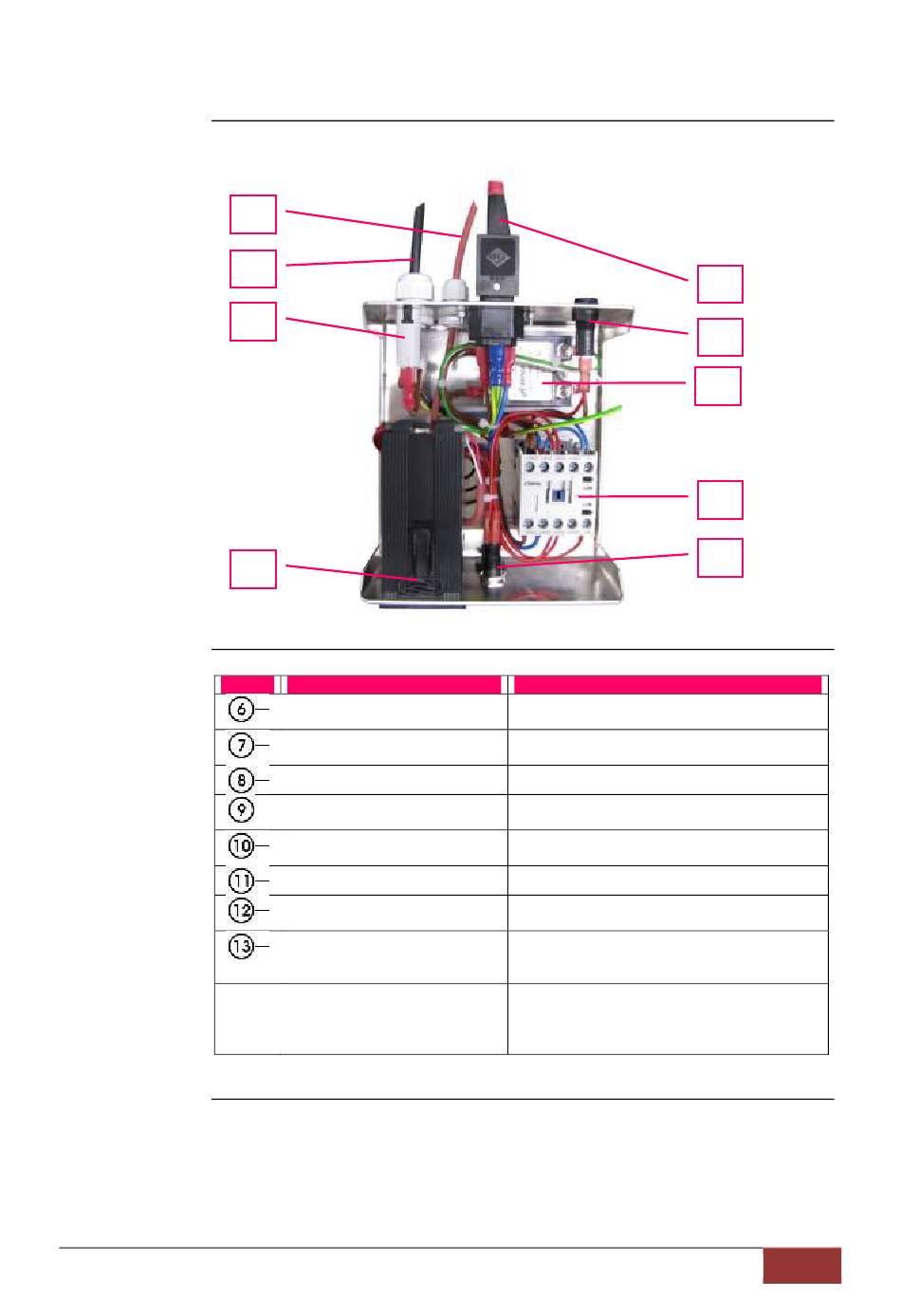

Gesamtansicht Regler RT5-241 Abb. ähnl.
Benennung
Halteklammer (2x) Controller
Thermoschutzschalter 10A
Lastanschlusskabel
Sensorleitung
Kaltgerätebuchse Kanal
Feinsicherung 5x20
SSR-Relais
Sicherheits-Lastschütz mech.
4xNO, bzw. 3x Wechsler (Aus-
führungsvariante mit SLR-28)
Buzzer rot frontseitig (nicht abge-
bildet)
Spezifikation
Zur Demontage hinteren Teil der Klammer anhe-
ben und nach hinten abziehen
Autom. Abschaltung, manuelle Wiedereinschal-
tung nach Auslösung
Gummileitung H07RN-F 3G1,0.
Indiv. PT100 oder Thermoelemente lt. Spezifika-
tion des Controllers A-senco TR-81
Lastausgang max. 10A ohmsche Last (Kaltgerä-
testecker beiliegend)
Absicherung Steuerspannung Controller 150mA
SSR-130 Nennlast mind. 25 A für Schaltspan-
nung 230VAC
Sicherheits-Lastrelais. Auslösung bei Alarmwert
(AL1) Controller (abfallendes Signal).
Alarmsignal optisch-akustisch bei Übertempera-
tur (nur solange Alarmtemperatur zzgl. Hysterese
ansteht). Freigabe der Reset-Taste erst nach
autom. Abschaltung des Alarmsignals.
10
11
12
13
4
7
