Inhaltszusammenfassung für Pohltechnic RT8-21

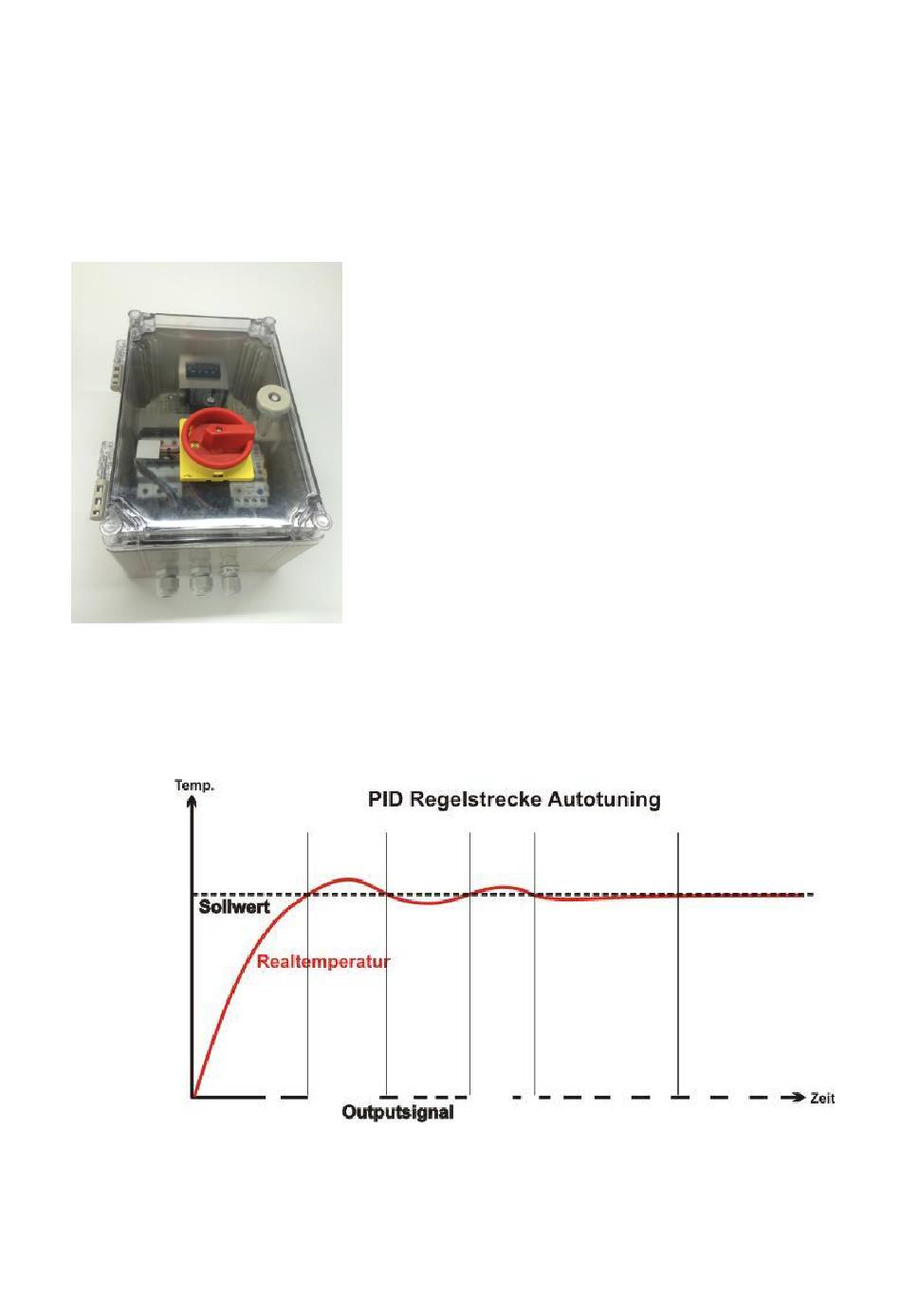

- Seite 1 Pohltechnic.com GbR Temperaturregler RT8-21 Temperatursteuerung für Motoren Modellvarianten mit Reglereinheit A-senco nach Kundenwunsch Beispiel einer PID Kurve © 2015...
-
Seite 2: Übersicht
Betriebsanleitung RT8-21 ..................Allgemeines Betriebsanleitung RT8-21 Übersicht Einleitung Wir beglückwünschen Sie zum Kauf Ihres Temperaturreglers RT8-21. Das vorliegende Handbuch soll Ihnen helfen, den Betrieb und die Benützung des RT8-21 so effizient und sicher wie möglich durchzuführen. Hinweise zum Der Aufbau des Handbuches folgt der Methodik des Information Mapping ® . -
Seite 3: Impressum
Personen verpflichtet zum Schadensersatz und kann strafrechtlich verfolgt werden. Evtl. darüber hinaus reichende Rechte an beigefüg- ten Unterlagen von Zulieferanten werden durch diesen Hinweis nicht berührt. Revisionsstand Datum Kapitel Umfang Erstellt durch 28.01.2015 Alle Neuerstellung Pohltechnic.com GbR 73434 Aalen © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 4: Inhaltsverzeichnis
Temperatur einstellen ....................20 Temperatur kalibrieren ....................21 Laufender Betrieb ......................22 Wartung / Pflege ......................23 Stilllegung / Entsorgung ....................24 Technische Daten ......................25 Zubehör / Ersatzteile ....................26 Anlagen ............................ 27 Übersicht ........................27 © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 5: Verwendung Der Betriebsanleitung
Umgang hin hin. Texte mit diesem Symbol Dieses Symbol verweist enthalten Hinweise zum Sie auf einen Textzusam- Umweltschutz menhang Texte mit diesem Symbol Dieses Symbol gibt Ihnen enthalten zusätzliche, nütz- direkte Anweisungen liche Informationen © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 6: Übersichtsbilder
Betriebsanleitung RT8-21 ..................Allgemeines Übersichtsbilder Gesamtansicht Gesamtansicht Regler RT8-21 (Abb ähnl.) Beschreibung Benennung Spezifikation Kunststoff- Ca. 200x300x150 Wandschaltschrank GEH-80 ON / OF-Schalter Allpolige Trennung (L1 / L2 / L3 ) Hauptschalter mit Not-Aus Temperaturcontroller mit A-senco TR-45 Anzeige Versorgungsleitung und 2x M16 + 1x M12 Verschraubung Messleitungseingänge... - Seite 7 B. H07RN-F 5G0,75 oder ähnl. gang Sicherungsklemme Absi- Sicherungseinsatz 400mA cherung Controller Sicherungsgröße: 5x20mm Lastschütz AC1= 20A 3x NO Motorschutzschalter Diverse Größen,. Je nach Auslegung (siehe Bezeichnung an Baugruppe) Fortsetzung auf nächster Seite © 2015 Pohltechnic.com GbR www.pohltechnic.com |...
- Seite 8 Betriebsanleitung RT8-21 ..................Allgemeines Übersichtsbilder, Fortsetzung Verdrahtungsplan © 2015 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 9: Bestimmungsgemäße Verwendung
(Typenschild) der Geräte verbindlich. Ohne Ausrüstung des Verbrauchers mit einem vom Regelkreis un- abhängigen Sicherheitsthermostat einschl. redundanter hardware- seitiger Lastabschaltung ist der Regler RT8-21 nur für Geräte zu- gelassen, welche bei Ausfall der Regelfunktion keine Gefährdung erzeugen. Eine andere darüber hinaus gehende Benützung gilt als nicht bestimmungsgemäß. -
Seite 10: Gewährleistung Und Haftung
Personen welche über kein ausreichendes Wissen über den Umgang mit elektrischen Geräten verfügen, oder dessen Fähigkeit zum verantwortungsbe- wussten Umgang z. B. durch Drogen oder Krankheit verloren gegangen ist, dürfen dieses Gerät nicht oder nur unter Aufsicht bedienen. © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 11: Sicherheit
Betriebsanleitung RT8-21 .................... Sicherheit Sicherheit Übersicht Der Teil „Sicherheit“ enthält Informationen und Anweisungen, deren Kenntnis vor Einleitung Inbetriebnahme der Anlage zwingend notwendig ist. Der Teil „Sicherheit“ enthält folgende Themen: Inhalt Thema Seite Gefahrenanalyse Sicherheitshinweise © 2014 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 12: Gefahrenanalyse
Bei auftretenden Unfällen ist primär die Sicherheit von Menschen als erstes Hand- schriften bei Un- lungskriterium zu beachten. fällen Gerät vom Netz trennen Weitere Gefahrenquellen feststellen Unfallstelle evtl. sichern Hilfe rufen und evtl. Ersthilfe leisten. © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 13: Sicherheitshinweise
Bauart nicht zu empfehlen. Beachten Sie in diesem Zusammenhang auch den Ein- stellbereich des jeweils installierten Motorschutzschalters. Bitte beachten Sie in der Geräteausführung RT8-21, dass dieses Gerät für eine Schaltung von Lasten bis 1000 Watt bei einer Einschaltdauer (ED) von 100% ausgelegt ist. - Seite 14 Sie Diese zur Benützung jederzeit bereit. Verwenden Sie den Regler nur für den dafür bestimmten Zweck Schalten Sie das Gerät aus, wenn Sie einen Schaden bemerken und veranlassen Sie die Behebung © 2015 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 15: Transport Bis Inbetriebnahme
Betriebsanleitung RT8-21 ............. Transport bis Inbetriebnahme Transport bis Inbetriebnahme Übersicht Einleitung Dieser Teil enthält Informationen die Sie vor dem Betrieb des RT8-21 wissen müssen. Der Teil „Transport bis Inbetriebnahme“ enthält folgende Themen: Inhalt Thema Seite Montage Inbetriebnahme © 2014 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 16: Montage
Betriebsanleitung RT8-21 ............. Transport bis Inbetriebnahme Montage Allgemeines Eine Befestigung des Reglers ist funktionell nicht zwingend notwendig, kann je- doch je nach Einsatzort aufgrund gesetzlicher Bestimmung vorgeschrieben sein. Der gewählte Montageort muss den Anforderungen an die Schutzart IP54 entspre- chen! Wandbefestigung Der Regler kann mittels Zubehör auf der Rückseite des Gehäuses befestigt wer-... -
Seite 17: Inbetriebnahme
Betriebsanleitung RT8-21 ............. Transport bis Inbetriebnahme Inbetriebnahme Anschließen des Gehen Sie folgendermaßen vor: Reglers Schritt Vorgehen Entnehmen Sie das Gerät aus der Verpackung und prüfen Sie es auf äußerliche Be- schädigung Überprüfen Sie anhand der technischen Spezifikation des Reglers und des zu steuern- den Verbrauchers, ob der Verbraucher zur Steuerung mittels des Reglers geeignet ist. -
Seite 18: Betrieb Des Reglers
Betriebsanleitung RT8-21 ................Betrieb des Reglers Betrieb des Reglers Übersicht Einleitung Dieses Kapitel enthält Informationen zum Betrieb des Reglers in den üblichen Anwendungen. Weitergehende Informationen zu den Themen: Benützung als PID – Regler Weitergehende Programmierungsoptionen Informationen zu kompatiblen Fühlertypen... -
Seite 19: Funktionsbeschreibung
Der verwendete Microcontroller ist grundsätzlich sowohl als Zweipunktregler mit frei programmierbarer Hysterese, sowie auch als komfortabler PID –Regler ver- wendbar. In Konfiguration als RT8-21 ist dieses Gerät für ON / OFF-Regelstrecke mit Hysterese konzipiert. Bei Verwendung einer PID-Regelstrecke ist die Schalthäufigkeit entsprechend dem verwendeten mechanischen Relais zu reduzieren. -
Seite 20: Umschalten Heiz- Und Kühlbetrieb
Betriebsanleitung RT8-21 ................Betrieb des Reglers Umschalten Heiz- und Kühlbetrieb Heizbetrieb / Abhängig vom verwendeten Controller. Bitte schlagen Sie in der beiliegenden Kühlbetrieb Bedienungsanleitung des Controllers nach! Temperatur einstellen Temperatur ein- Abhängig vom verwendeten Controller. Bitte schlagen Sie in der beiliegenden... -
Seite 21: Temperatur Kalibrieren
Thermometer) die Fehlerwerte durch Kompensierung ausgeglichen werden. Die Kompensierung sollte in einem Temperaturbereich erfolgen, welcher so nah wie möglich am gewünschten Sollwert liegt. Der Regler RT8-21 ist nicht für eine Temperatureichung zugelas- sen. Die Kalibrierung dient ausschließlich einer Annäherung an den tatsächlichen Temperaturwert. -
Seite 22: Laufender Betrieb
Betriebsanleitung RT8-21 ................Betrieb des Reglers Laufender Betrieb Allgemein: Der Regler RT8-21 bedarf nach einmaliger Einstellung und Inbetriebnahme keiner laufenden Bedienung. Änderung der Änderungen an der Regeltemperatur können bei laufendem Betrieb über die Foli- Regeltemperatur entastatur des Reglers durchgeführt werden. -
Seite 23: Wartung / Pflege
Betriebsanleitung RT8-21 ................Betrieb des Reglers Wartung / Pflege Allgemein Die regelmäßige Wartung des Reglers beschränkt sich auf die allgemein üblichen Anforderungen an Sauberkeit und Pflege der Bauteile. Schaltintervalle Nur bei Einsatz von Halbleiter-Relais (SR-Relais) - Die Lebensdauer von Halbleiterschützen ist abhängig von den zu schaltenden Verbrauchern. -
Seite 24: Stilllegung / Entsorgung
Betriebsanleitung RT8-21 ................Betrieb des Reglers Stilllegung / Entsorgung Stilllegung Wird das Gerät über einen Zeitraum von mehreren Monaten nicht benützt, sind folgende Maßnahmen zur Konservierung zu beachten. Staubdicht in trockenem Zustand verpacken Luftfeuchtigkeit < 70% Lagertemperatur zw. 0°C und 50° C ... -
Seite 25: Technische Daten
Betriebsanleitung RT8-21 ................Betrieb des Reglers Technische Daten Hinweis Die technischen Daten des Microcontrollers finden Sie in der Dokumentation des Herstellers im Anhang dieser Betriebsanleitung. Baujahr lt. Typenschild. Spannungsver- 400V~ 50 HZ über Cekon Steckdose oder geeigneten Festnetzanschluss. Abgesi- sorgung cherter bauseitiger Anschluss mit 16A max. -
Seite 26: Zubehör / Ersatzteile
Betriebsanleitung RT8-21 ................Betrieb des Reglers Zubehör / Ersatzteile Hinweis Ersatzteile für sämtliche von Pohltechnik hergestellte Produkte finden Sie online unter www.Pohltechnic.com in unserem komfortablen Webshop. Sie können bei beschädigten Geräten schnell und unkompliziert Ihre Ersatzteile direkt ab Hersteller ordern. -
Seite 27: Anlagen
Betriebsanleitung RT81-1 ....................Anlagen Anlagen Übersicht Einleitung Die nachfolgend aufgeführten Anlagen sind Bestandteil der Betriebsanleitung Der Teil „Anlagen“ enthält folgende Dokumente: Inhalt Thema Anlage Nr. Dokumentation des Herstellers Microcontroller CE - Konformitätserklärung Datenblätter Drittlieferanten © 2014 Pohltechnic.com GbR www.pohltechnic.com |...
