Betriebsanleitung RT3-24 ........................................................................................ Allgemeines
Übersichtsbilder
Gesamtansicht
Beschreibung
Nr.
© 2013 Pohltechnic.com GbR www.pohltechnic.com - Ausgabe 20130827 |

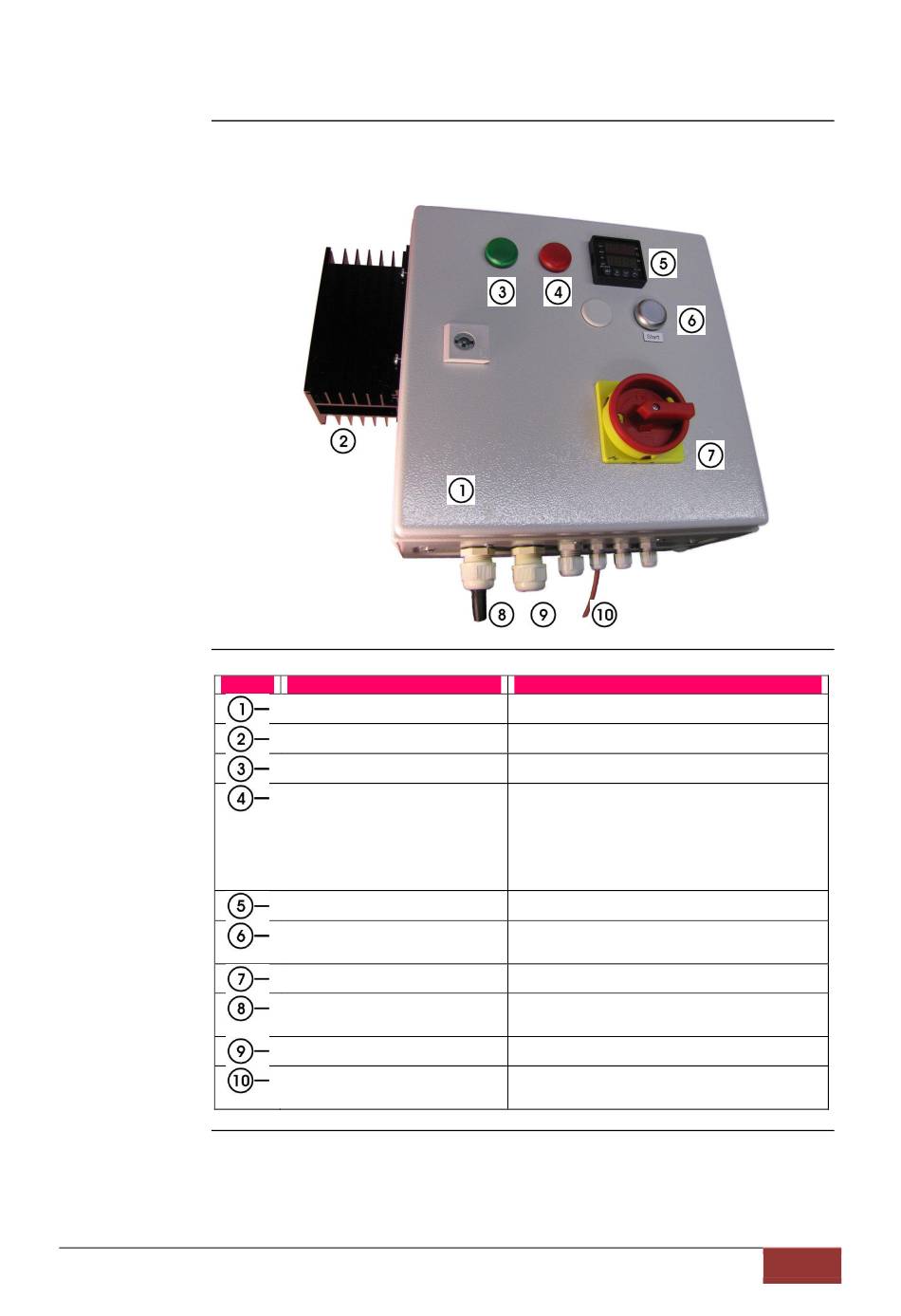

Gesamtansicht Regler RT3-241 (Abb. ähnl.)
Benennung
Stahl-Wandschaltschrank
Kühlkörper passiv
Betriebsleuchte grün
Betriebsleuchte rot
Temperaturcontroller
Taster „START"
Hauptschalter
Anschlusskabel H07RN-F
5G2,5 mit Cekon-Stecker
Lastanschluss
Sensorleitung
Spezifikation
Lichtgrau 300x300x150mm (HxBxT)
Kühlung Schaltlastrelais SSR
Nur grün = Keine Störung
Nur rot ON = Schütz K3abgefallen Last
abgeschaltet
Grün+rot OFF = Last wegen Übertem-
peratur abgefallen. Fremdeinspeisung
noch aktiv (Motor läuft noch).
A-senco TR-50
Start Anlage und Reset / ON nach
Alarmabschaltung
Lastschalter 400V 3-Phasen max. 20A
Hauptanschlussleitung mit Cekon-
Stecker 16A, 3Ph+N+PE 6h, Kf. Rot.
Max. 9KW 400VAC
Thermoelement oder PT100 je nach
Spezifikation des Controllers.
Fortsetzung auf nächster Seite
