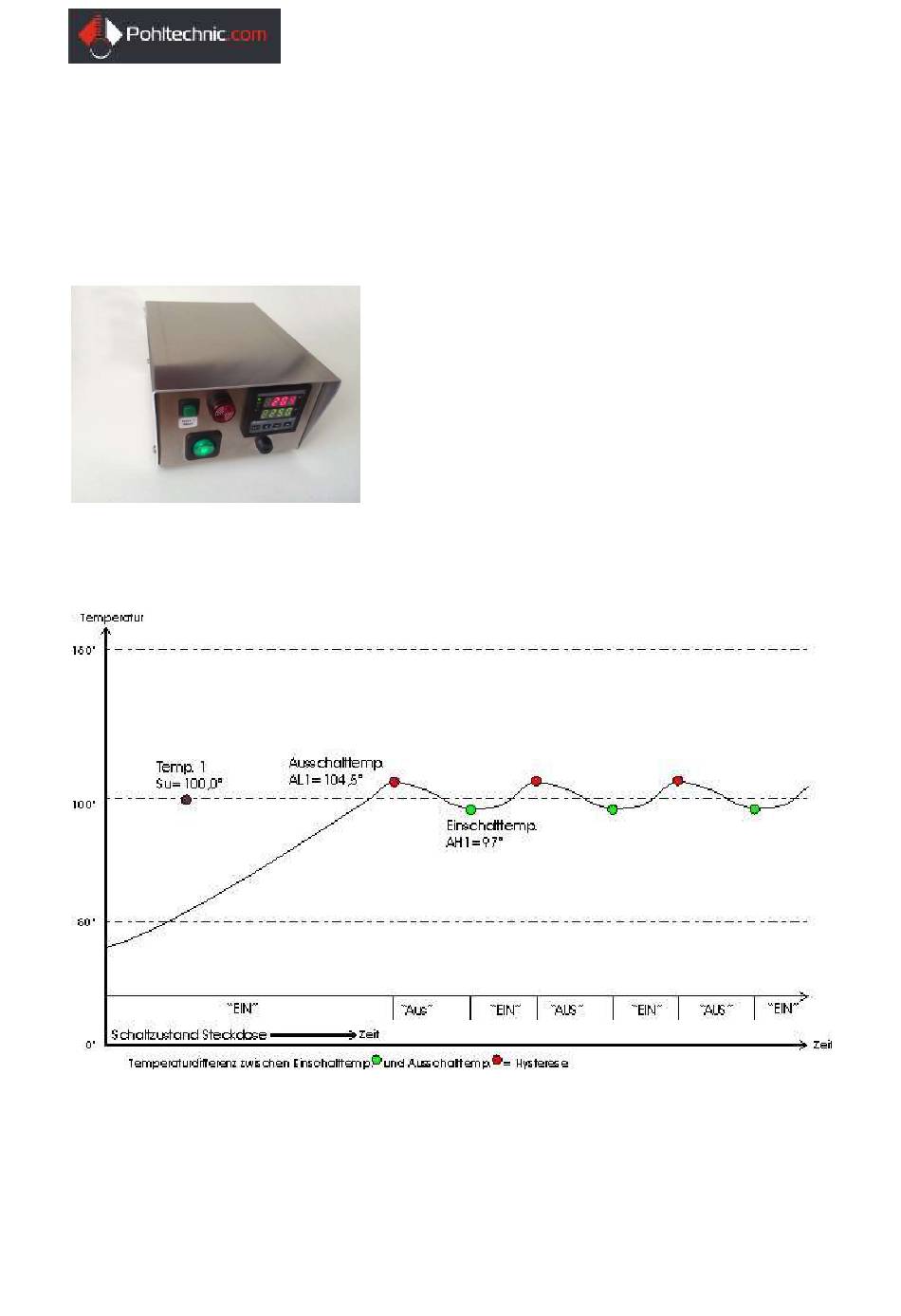

- Seite 1 RT5-241-Tr81Si10A Temperaturregler RT5-241 Programmierbar als P.I.D.- und Zweipunktregler Mit Übertemperatur-Sicherheitsabschaltung Beispiel einer Zweipunktregelung © 2016...
-
Seite 2: Übersicht
Betriebsanleitung RT5-241 ..................Allgemeines Betriebsanleitung RT5-241 Übersicht Einleitung Wir beglückwünschen Sie zum Kauf Ihres Temperaturreglers RT5-241. Das vorliegende Handbuch soll Ihnen helfen, den Betrieb und die Benützung des RT5-241 so effizient und sicher wie möglich durchzuführen. Hinweise zum Der Aufbau des Handbuches folgt der Methodik des Information Mapping ®. Dies Gebrauch gewährt Ihnen eine optimale Verwendung als:... -
Seite 3: Impressum
Revisionsstand Datum Kapitel Umfang Erstellt durch 13.01.2015 Alle Änderung RT5-143 G. Pohl zu RT5-241 Pohltechnic.com GbR 73457 Essingen 23.02.2016 Revision G. Pohl Pohltechnic.com GbR 73457 Essingen 28.01.2019 Aktualisierung A. Pohl Pohltechnic.com GbR 73457 Essingen © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 4: Inhaltsverzeichnis
Betriebsmodus einstellen ....................22 Temperatur kalibrieren ....................23 Laufender Betrieb ......................24 Wartung / Pflege ......................25 Stilllegung / Entsorgung ....................26 Technische Daten ......................27 Zubehör / Ersatzteile ....................28 Anlagen ............................ 29 Übersicht ........................29 © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 5: Verwendung Der Betriebsanleitung
Umgang hin hin. Texte mit diesem Symbol Dieses Symbol verweist enthalten Hinweise zum Sie auf einen Textzusam- Umweltschutz menhang Texte mit diesem Symbol Dieses Symbol gibt Ihnen enthalten zusätzliche, nütz- direkte Anweisungen liche Informationen © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 6: Übersichtsbilder
Gesamtansicht Regler RT5-241 (Abb. ähnl.) Beschreibung Benennung Spezifikation EIN / AUS -Schalter Beleuchteter Schalter zum Einschalten des Gerä- tes (Schalter bei RT5-241 allpolig Lasttrennend). Taster Start-Taster und Reset Gehäuse zweiteilig Zweiteiliges Gehäuse aus 1,5mm Aluminium- blech. Ca. 92x70x180mm (BxHxT) Flashlight-Buzzer Übertemperatursignal... -
Seite 7: Übersichtsbilder
Betriebsanleitung RT5-241 ..................Allgemeines Übersichtsbilder Gesamtansicht Gesamtansicht Regler RT5-241 Abb. ähnl. Beschreibung Benennung Spezifikation Halteklammer (2x) Controller Zur Demontage hinteren Teil der Klammer anhe- ben und nach hinten abziehen Thermoschutzschalter 10A Autom. Abschaltung, manuelle Wiedereinschal- tung nach Auslösung Lastanschlusskabel Gummileitung H07RN-F 3G1,0. - Seite 8 Betriebsanleitung RT5-241 ..................Allgemeines © 2015 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 9: Bestimmungsgemäße Verwendung
Anschlussbedin- Für den Anschluss ist zu beachten: gungen Der RT5-241 darf nur an vorschriftsmäßig abgesicherter Steckdose (16A) ange- schlossen werden. Verbraucher sind über die an der Rückseite des Gehäuses angebrachten Stecker- buchse (Kaltgerätestecker max. 10A ohmsche Last) anzuschließen. -
Seite 10: Gewährleistung Und Haftung
Personen welche über kein ausreichendes Wissen über den Umgang mit elektrischen Geräten verfügen, oder dessen Fähigkeit zum verantwortungsbe- wussten Umgang z. B. durch Drogen oder Krankheit verloren gegangen ist, dürfen dieses Gerät nicht oder nur unter Aufsicht bedienen. © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 11: Sicherheit
Betriebsanleitung RT5-241 ..................Sicherheit Sicherheit Übersicht Der Teil „Sicherheit“ enthält Informationen und Anweisungen, deren Kenntnis vor Einleitung Inbetriebnahme der Anlage zwingend notwendig ist. Der Teil „Sicherheit“ enthält folgende Themen: Inhalt Thema Seite Gefahrenanalyse Sicherheitshinweise © 2015 Pohltechnic.com GBR www.pohltechnic.com |... -
Seite 12: Gefahrenanalyse
Bei auftretenden Unfällen ist primär die Sicherheit von Menschen als erstes Hand- schriften bei Un- lungskriterium zu beachten. fällen Gerät vom Netz trennen Weitere Gefahrenquellen feststellen Unfallstelle evtl. sichern Hilfe rufen und evtl. Ersthilfe leisten. © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 13: Sicherheitshinweise
Das Schalten des Verbrauchers durch Unterbrechung der Stromversorgung muss gefahrlos möglich sein. Die zu schaltende Last muss dafür geeignet sein. Übertemperatur- Der RT5-241 ist über einen zweiten Alarmausgang des Controllers (Terminal 7/8) sicherungt über dessen Relaisausgang abgesichert. Bei Erreichen der im Controllermenü AL1 vorgegebenen Alarmtemperatur wird die Last zwangsabgeschaltet. - Seite 14 Sie Diese zur Benützung jederzeit bereit. Verwenden Sie den Regler nur für den dafür bestimmten Zweck Schalten Sie das Gerät aus, wenn Sie einen Schaden bemerken und veranlassen Sie die Behebung © 2015 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 15: Transport Bis Inbetriebnahme
Betriebsanleitung RT5-241 ............Transport bis Inbetriebnahme Transport bis Inbetriebnahme Übersicht Einleitung Dieser Teil enthält Informationen die Sie vor dem Betrieb des RT5-241 wissen müssen. Der Teil „Transport bis Inbetriebnahme“ enthält folgende Themen: Inhalt Thema Seite Montage / Aufstellung Inbetriebnahme © 2015 Pohltechnic.com GBR www.pohltechnic.com |... -
Seite 16: Montage / Aufstellung
Betriebsanleitung RT5-241 ............Transport bis Inbetriebnahme Montage / Aufstellung Allgemeines Durch die Bauform als Tischgehäuse ist eine Befestigung des Reglers nicht vorge- sehen. Aufstellungsort Die Aufstellung sollte auf einer ebenen Fläche erfolgen. Der Regler erzeugt wäh- rend des Betriebs Wärme, welche durch die Unterseite des Gehäuses in die Umge- bung abgeführt wird. -
Seite 17: Inbetriebnahme
Ihren örtlichen Elektriker. Stecken Sie Ihren Verbraucher mit angeschlossenem Kaltgerätestecker in die Geräte- buchse auf der Rückseite des RT5-241. Dazu schalten Sie vorher das Gerät am front- seitigen I/0-Schalter aus (Betriebsleuchte erlischt) und danach gleich wieder ein. Ergebnis: Der Regler ist jetzt betriebsbereit. - Seite 18 Stromzufuhr. Die Schaltung der Last geschieht mittels sog. SSR-Relais (Solid- State-Relais) mit Nulldurchgangsschaltung. Die maximal zu schaltende Last ist für den RT5-241 auf 230VAC / 10A bei ohmschen Lasten (z. B. el. Heizungen) be- grenzt. Für induktive Lasten (z. B. Motoren) ist je nach Induktivität die individuel-...
-
Seite 19: Betrieb Des Reglers
Betriebsanleitung RT5-241 ................Betrieb des Reglers Betrieb des Reglers Übersicht Einleitung Dieses Kapitel enthält Informationen zum Betrieb des Reglers in den üblichen Anwendungen. Weitergehende Informationen zu den Themen: Benützung als PID – Regler Weitergehende Programmierungsoptionen Informationen zu kompatiblen Fühlertypen... -
Seite 20: Funktionsbeschreibung
Dazu wird der Regler zwischen eine vorhandene haushaltsübliche Steckdose und eines zu regelnden Verbrauchers angeschlossen. Der zu regelnde Verbraucher wird an der Gerätesteckdose auf der Rückseite des RT5-241 eingesteckt. Beim Betrieb des Reglers muss der Stecker des RT5-241 zur Unterbrechung des Stromes jederzeit unmittelbar zugäng- lich sein. -
Seite 21: Regler Einstellen
........................Betrieb des Reglers Regler einstellen Allgemein In der Version RT5-241 sind folgende Anschlussklemmen des Reglers belegt: SSR-Ausgang Klemme 1(+) und 2(-) Klemme 3,4,5 bei Verwendung eines PT100 Fühlers (Bei Verwendung von PT100 in 2-Leitertechnik ist zwischen Klemme3 und 4 eine Brücke zu setzen. -
Seite 22: Betriebsmodus Einstellen
P.I.D. – Regelstreckenanpassung mit Auto-Tuning oder manueller Einstellung der P.I.D.-Parameter. ON/OFF -Betrieb Der ON / OFF-Betrieb ist der einfachste Regelbetrieb. Der RT5-241 schaltet den Verbraucher ein, bis der Fühler die voreingestellte Solltemperatur misst. Danach schaltet der RT5-241 die Last ab. -
Seite 23: Temperatur Kalibrieren
Thermometer) ein möglicher Fehlerwerte durch Kompensierung ausge- glichen werden. Die Kompensierung sollte in einem Temperaturbereich erfolgen, welcher so nah wie möglich am gewünschten Sollwert liegt. Der Regler RT5-241 ist nicht für eine Temperatureichung zugelassen. Die Kalibrierung dient ausschließlich einer An- näherung an den tatsächlichen Temperaturwert. -
Seite 24: Laufender Betrieb
Betriebsanleitung RT5-241 ........................Betrieb des Reglers Laufender Betrieb Allgemein: Der Regler RT5-241 bedarf nach einmaliger Einstellung und Inbetriebnahme kei- ner laufenden Bedienung. Änderung der Änderungen an der Regeltemperatur können bei laufendem Betrieb über die Foli- Regeltemperatur entastatur des Reglers durchgeführt werden. -
Seite 25: Wartung / Pflege
Ergebnis: Eine passende Sicherung ist in den Sicherungshalter eingesetzt Führen Sie den Sicherungshalter mit einer neuen Sicherung wieder in die Öffnung und verriegeln Sie diesen mit einer leichten Rechtsdrehung. Wenden Sie dabei keine große Kraft aus. Ergebnis: Die Sicherung ist ausgewechselt. © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 26: Stilllegung / Entsorgung
Ihr für Ihr Gebiet zuständiges Entsorgungsunternehmen Entsorgung au- Bitte erkundigen Sie sich bei Ihrem zuständigen Abfallentsorger oder Ihrer Stadt- ßerhalb der EU verwaltung über die in Ihrem Land geltenden Bestimmungen zur Verwertung oder Entsorgung von Elektrogeräten © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 27: Technische Daten
Maße ohne Kabel Ca. 150mm x 100mm x 190mm (BxHxT) Messbereich des Reglers in Abhängigkeit des verwendeten Fühlers. Messbereich Anschlüsse Stromzuleitung Gummikabel H05RN-F / 3G1,0 Standardsensor PT100-2 (0 …205°C) oder individueller Sensor nach Kunden- Sensor wunsch © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 28: Zubehör / Ersatzteile
Kaltgerätestecker zum Anschluss von Lasten am RT5-1 Kaltgerätestecker IEC-60320 C14 Mit geradem Kabelabgang gerade Bauform. Art.-Nr. STCK-30 Kaltgerätestecker zum Anschluss von Lasten am RT5-1 Kaltgerätestecker IEC-60320 C14 Mit um 90! Abgewinkeltem Kabelabgang Winkelbauform Abgang 90°. Art.-Nr. STCK-29 © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 29: Anlagen
Betriebsanleitung RT5-241 ..................... Anlagen Anlagen Übersicht Einleitung Die nachfolgend aufgeführten Anlagen sind Bestandteil der Betriebsanleitung Der Teil „Anlagen“ enthält folgende Dokumente: Inhalt Thema Anlage Nr. Dokumentation des Herstellers Microcontroller Dokumentation SSR-Relais © 2015 Pohltechnic.com GBR www.pohltechnic.com |...
