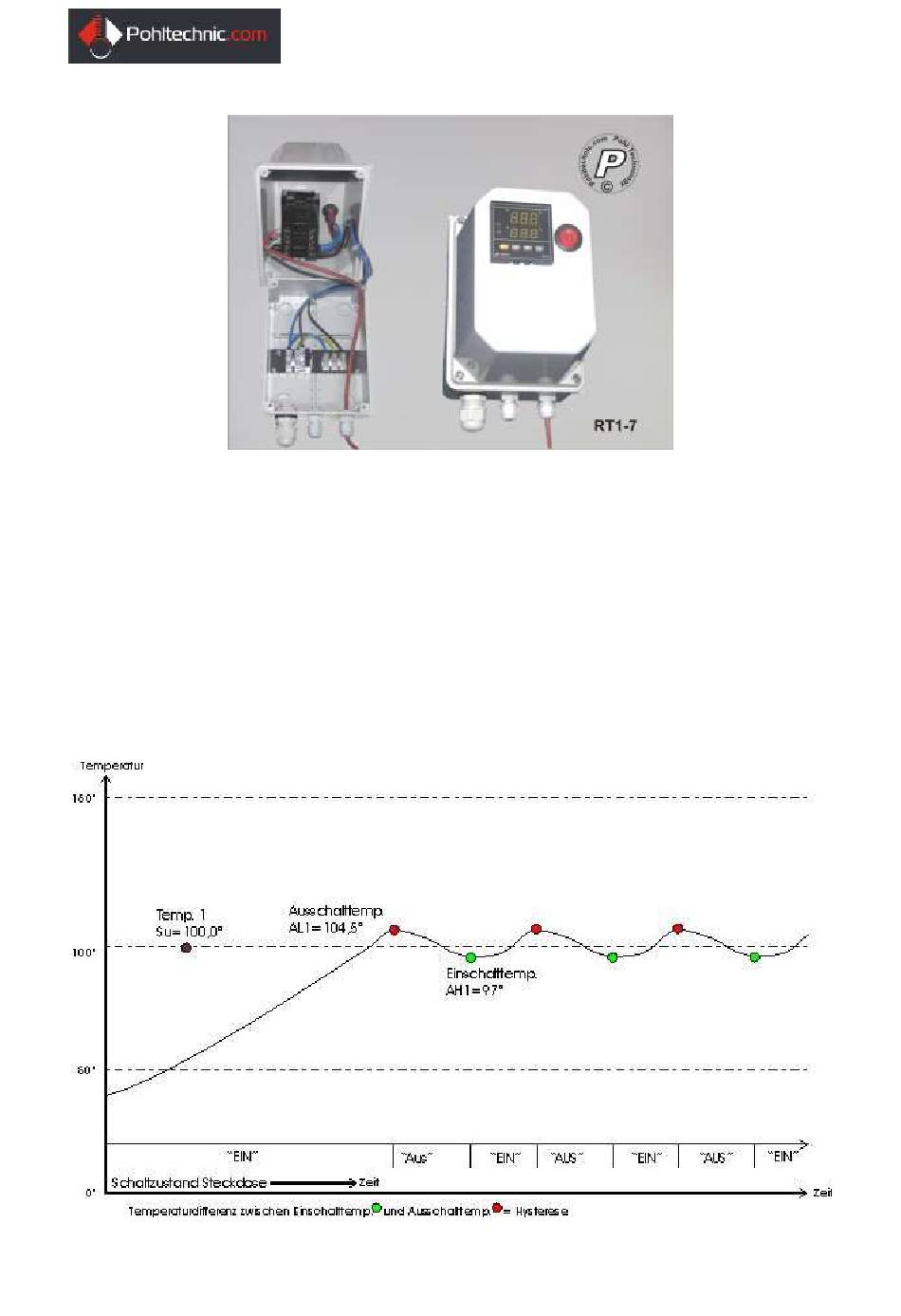

- Seite 1 Temperaturregler RT1-7 Temperatursteuerung für kleine Stromstärken Beispiel einer Zweipunktregelung © 2012...
-
Seite 2: Übersicht
Betriebsanleitung RT1-7 ..................Allgemeines Betriebsanleitung RT1-7 Übersicht Einleitung Wir beglückwünschen Sie zum Kauf Ihres Temperaturreglers RT1-7. Das vorliegende Handbuch soll Ihnen helfen, den Betrieb und die Verwendung des RT1-7 so effizient und sicher wie möglich durchzuführen. Hinweise zum Der Aufbau des Handbuches folgt der Methodik des Information Mapping ® . -
Seite 3: Impressum
Evtl. darüber hinaus reichende Rechte an beigefüg- ten Unterlagen von Zulieferanten werden durch diesen Hinweis nicht berührt. Revisionsstand Datum Kapitel Umfang Erstellt durch 25.07.2012 Alle Neuerstellung G. Pohl 28.01.2019 Aktualisierung Pohltechnic.com GbR 73457 Essingen © 2012 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 4: Inhaltsverzeichnis
Umschalten Heiz- und Kühlbetrieb ................19 Laufender Betrieb ......................20 Wartung / Pflege ......................21 Stilllegung / Entsorgung ....................22 Technische Daten ......................23 Zubehör / Ersatzteile ....................24 Anlagen ............................ 25 Übersicht ........................25 © 2012 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 5: Verwendung Der Betriebsanleitung
Umgang hin hin. Texte mit diesem Symbol Dieses Symbol verweist enthalten Hinweise zum Sie auf einen Textzusam- Umweltschutz menhang Texte mit diesem Symbol Dieses Symbol gibt Ihnen enthalten zusätzliche, nütz- direkte Anweisungen liche Informationen © 2012 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 6: Übersichtsbilder
Über Folientastatur programmierbarer raturregelung Temperaturregler. Wahlweise als Zwei- punktregler oder PIR-Regler program- mierbar Wippschalter Steuerspannung ON / OFF Temperaturfühler Standart- Temperaturfühler Messbereich bis 200° C, oder individueller Fühler nach Kundenwunsch Fortsetzung auf nächster Seite © 2012 Pohltechnic.com GbR www.pohltechnic.com |... - Seite 7 Verdrahtungsansicht Regler RT1-7 sicht Beschreibung Benennung Spezifikation Kabelverschraubung Vorbereitet für Direkt-Anschluss eines Verbrauchers Microcontroller Wartungsfreundliche Verdrahtung mit lösbaren Verschraubungen Gehäuseabdichtung Rundumlaufende Gummidichtung Wippschalter Verdrahtung mittels Flachstecker Sicherung Typ 5x20 Absicherung der Steuerspannung Fortsetzung auf nächster Seite © 2012 Pohltechnic.com GbR www.pohltechnic.com |...
- Seite 8 Betriebsanleitung RT1-7 ..................Allgemeines Übersichtsbilder, Fortsetzung Verdrahtungsplan © 2012 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 9: Bestimmungsgemäße Verwendung
Anschlussbedin- Für den Anschluss ist zu beachten: gungen Der RT1-7 darf nur an vorschriftsmäßig abgesicherter Steckdose (16A) ange- schlossen werden. Bei Anschluss durch feste Verdrahtung (kein Stecker) schreibt der Gesetzgeber einen Not-Aus-Schalter oder vergleichbare Einrichtung zur allpoligen Netztren- nung im Notfall vor. -
Seite 10: Gewährleistung Und Haftung
Personen welche über kein ausreichendes Wissen über den Umgang mit elektrischen Geräten verfügen, oder dessen Fähigkeit zum verantwortungsbe- wussten Umgang z. B. durch Drogen oder Krankheit verloren gegangen ist, dürfen dieses Gerät nicht oder nur unter Aufsicht bedienen. © 2012 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 11: Sicherheit
Betriebsanleitung RT1-7 ....................Sicherheit Sicherheit Übersicht Der Teil „Sicherheit“ enthält Informationen und Anweisungen, deren Kenntnis vor Einleitung Inbetriebnahme der Anlage zwingend notwendig ist. Der Teil „Sicherheit“ enthält folgende Themen: Inhalt Thema Seite Gefahrenanalyse Sicherheitshinweise © 2012 G. Pohl Technology & Marketing www.pohltechnic.com |... -
Seite 12: Gefahrenanalyse
Bei auftretenden Unfällen ist primär die Sicherheit von Menschen als erstes Hand- schriften bei Un- lungskriterium zu beachten. fällen Gerät vom Netz trennen Weitere Gefahrenquellen feststellen Unfallstelle evtl. sichern Hilfe rufen und evtl. Ersthilfe leisten. © 2012 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 13: Sicherheitshinweise
Schalten Sie das Gerät aus, wenn Sie einen Schaden bemerken und veranlassen Sie die Behebung Nach dem Ausschalten des Gerätes mittels Wippschalter „0/I“ Auf Pos. „0“, ist der Stromausgang nicht zwingend spannungsfrei! © 2012 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 14: Transport Bis Inbetriebnahme
Betriebsanleitung RT1-7 ............... Transport bis Inbetriebnahme Transport bis Inbetriebnahme Übersicht Einleitung Dieser Teil enthält Informationen die Sie vor dem Betrieb des RT1-7 wissen müs- sen. Der Teil „Transport bis Inbetriebnahme“ enthält folgende Themen: Inhalt Thema Seite Montage Inbetriebnahme © 2012 G. Pohl Technology & Marketing www.pohltechnic.com |... -
Seite 15: Montage
Betriebsanleitung RT1-7 ............... Transport bis Inbetriebnahme Montage Allgemeines Eine Befestigung des Reglers ist funktionell nicht zwingend notwendig, kann je- doch je nach Einsatzort aufgrund gesetzlicher Bestimmung vorgeschrieben sein Wandbefestigung Der Regler kann mittels vorgestanzter Löcher auf der Rückseite des Gehäuses befestigt werden. -
Seite 16: Inbetriebnahme
Betriebsanleitung RT1-7 ............... Transport bis Inbetriebnahme Inbetriebnahme Anschließen des Gehen Sie folgendermaßen vor: Reglers Schritt Vorgehen Entnehmen Sie das Gerät aus der Verpackung und prüfen Sie es auf äußerliche Be- schädigung Überprüfen Sie anhand der technischen Spezifikation des Reglers und des zu steuern- den Verbrauchers, ob der Verbraucher zur Steuerung mittels des Reglers geeignet ist. -
Seite 17: Betrieb Des Reglers
Der Teil „Betrieb des Reglers“ enthält folgende Themen: Inhalt Thema Seite Funktionsbeschreibung Umschalten Heiz- und Kühlbetrieb Temperatur einstellen Temperatur kalibrieren Laufender Betrieb Wartung / Pflege Stilllegung / Entsorgung Technische Daten Zubehör / Ersatzteile © 2012 G. Pohl Technology & Marketing www.pohltechnic.com |... -
Seite 18: Funktionsbeschreibung
Angaben zur Parametrierung der Temperatursteuerung finden Sie in der Bedie- nungsanleitung des im Gerät verbauten Controllers. Funktion Der Regler RT1-7 schaltet elektrische Verbraucher mit Betriebsspannung ~230V / 50HZ in Abhängigkeit einer extern gemessenen Fühlertemperatur selbstständig ein und aus. Die Schaltung ist nicht potentialfrei. Das bedeutet, daß die Stromversirgung der angeschlossenen Last durch den TR1-7 geschieht. -
Seite 19: Umschalten Heiz- Und Kühlbetrieb
Betriebsanleitung RT1-7 ................Betrieb des Reglers Umschalten Heiz- und Kühlbetrieb Heizbetrieb / Nicht umschaltbar / werkseitig auf Heizbetrieb eingestellt Kühlbetrieb Wechsel Heizbe- Nicht umschaltbar / werkseitig auf Heizbetrieb eingestellt trieb / Kühlbe- trieb © 2012 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 20: Laufender Betrieb
Betriebsanleitung RT1-7 ................Betrieb des Reglers Laufender Betrieb Allgemein: Der Regler RT1-7 bedarf nach einmaliger Einstellung und Inbetriebnahme keiner laufenden Bedienung. Änderung der Änderungen an der Regeltemperatur können bei laufendem Betrieb über die Foli- Regeltemperatur entastatur des Reglers durchgeführt werden. -
Seite 21: Wartung / Pflege
Betriebsanleitung RT1-7 ................Betrieb des Reglers Wartung / Pflege Allgemein Die regelmäßige Wartung des Reglers beschränkt sich auf die allgemein üblichen Anforderungen an Sauberkeit und Pflege der Bauteile. Schaltintervalle Die Lebensdauer von mech. Relais ist abhängig von den Faktoren Stromstärke und Schalthäufigkeit begrenzt. -
Seite 22: Stilllegung / Entsorgung
Betriebsanleitung RT1-7 ................Betrieb des Reglers Stilllegung / Entsorgung Stilllegung Wird das Gerät über einen Zeitraum von mehreren Monaten nicht benützt, sind folgende Maßnahmen zur Konservierung zu beachten. Staubdicht in trockenem Zustand verpacken Luftfeuchtigkeit < 70% Lagertemperatur zw. 0°C und 50° C ... -
Seite 23: Technische Daten
Betriebsanleitung RT1-7 ................Betrieb des Reglers Technische Daten Hinweis Die technischen Daten des Microcontrollers finden Sie in der Dokumentation des Herstellers im Anhang dieser Betriebsanleitung Spannungsver- 230V~ 50 HZ über Schuko Steckdose mittels Stecker CEE7/4 Typ E bzw. Kombi- sorgung nationsstecker Typ F CEE7/7. -
Seite 24: Zubehör / Ersatzteile
Betriebsanleitung RT1-7 ................Betrieb des Reglers Zubehör / Ersatzteile Hinweis Ersatzteile für sämtliche von Pohltechnik hergestellte Produkte finden Sie online unter www.Pohltechnic.com in unserem komfortablen Webshop. Sie können bei beschädigten Geräten schnell und unkompliziert Ihre Ersatzteile direkt ab Hersteller ordern. -
Seite 25: Anlagen
Betriebsanleitung RT1-7 ....................Anlagen Anlagen Übersicht Einleitung Die nachfolgend aufgeführten Anlagen sind Bestandteil der Betriebsanleitung Der Teil „Anlagen“ enthält folgende Dokumente: Inhalt Thema Anlage Nr. Dokumentation des Herstellers Microcontroller CE - Konformitätserklärung © 2012 G. Pohl Technology & Marketing www.pohltechnic.com |...
