Betriebsanleitung RT5-111 ...................................................................................... Allgemeines
Übersichtsbilder
Gesamtansicht
Beschreibung
Nr.
© 2015 Pohltechnic.com GbR

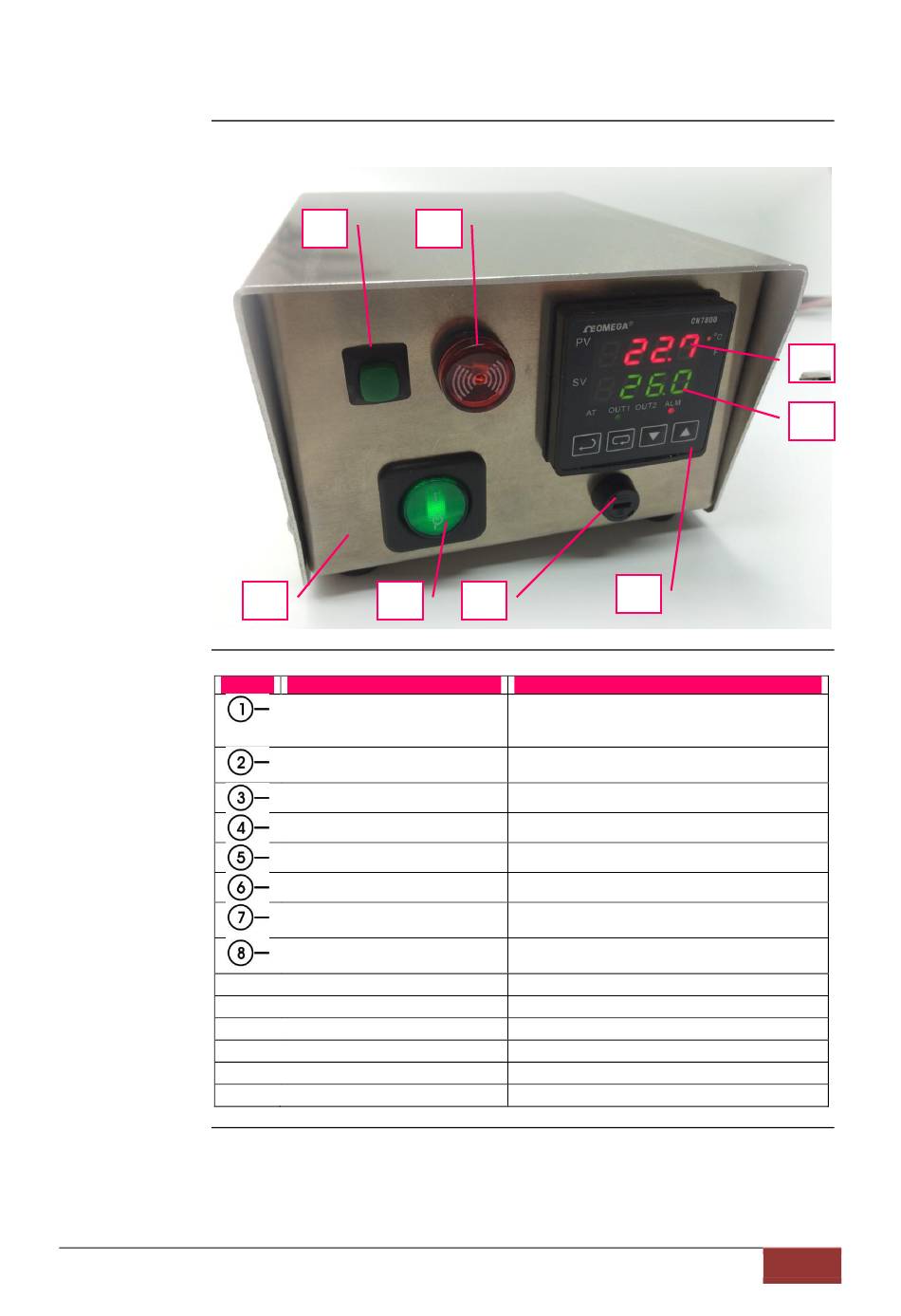

Gesamtansicht Regler RT5-111
8
1
2
Benennung
Gehäuse zweiteilig
EIN / AUS -Schalter
Feinsicherung Steuerspannung
Controller
Display SV
Display PV
Signalgeber optisch-akustisch
Start / Reset-Taster
www.pohltechnic.com |
7
3
Zweiteiliges Gehäuse aus 1,5mm Stahlblech,
zweifarbig, Abdeckung schlagfest pulverbe-
schichtet. Ca. 140x70x180mm (BxHxT)
Beleuchteter Schalter zum Einschalten des Gerä-
tes (Schaltung Last u. Steuerspannung)
Glasschmelzsicherung 5x20mm, 100mA flink.
Omega CN7823
Sollwertanzeige Regelausgang
Istwert anzeige aktuell.
Voralarm, einstellbar im Menü AL 1H
(Not-Aus-Alarm einstellbar im Menü AL 2L)
Startfreigabe und Freigabe Last nach Not-Aus
und anschl. Abkühlung < (AL 2L +Hysterese).
4
Spezifikation
6
5
6
