Pohltechnic RT1-31 Betriebsanleitung
Verwandte Anleitungen für Pohltechnic RT1-31
Inhaltszusammenfassung für Pohltechnic RT1-31

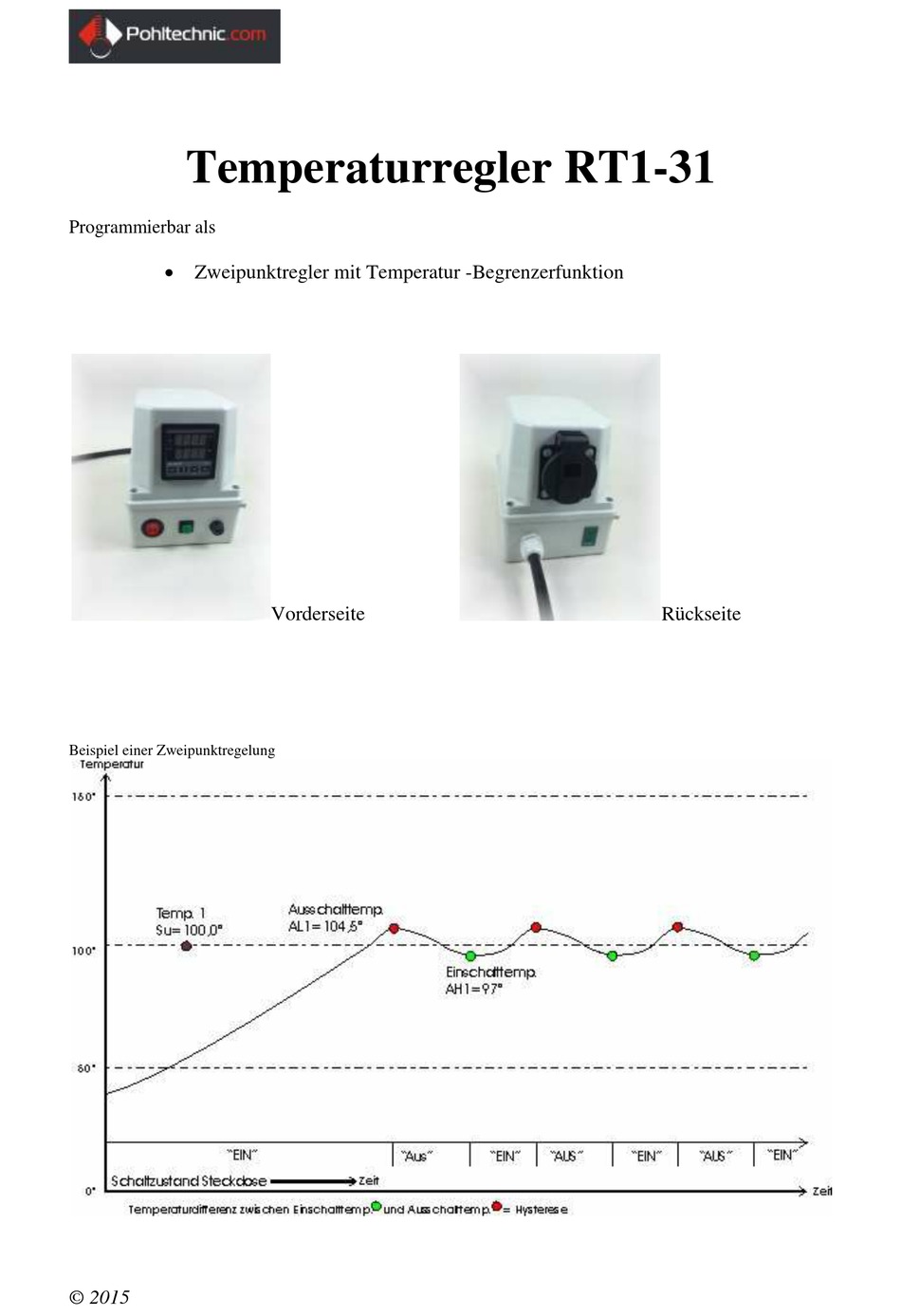

- Seite 1 Temperaturregler RT1-31 Programmierbar als Zweipunktregler mit Temperatur -Begrenzerfunktion Vorderseite Rückseite Beispiel einer Zweipunktregelung © 2015...
-
Seite 2: Übersicht
LLGEMEINES Betriebsanleitung RT1-31 Übersicht Einleitung Wir beglückwünschen Sie zum Kauf Ihres Temperaturreglers RT1-31. Das vorliegende Handbuch soll Ihnen helfen, den Betrieb und die Benützung des RT1-31 so effizient und sicher wie möglich durchzuführen. Hinweise zum Der Aufbau des Handbuches folgt der Methodik des Information Mapping ® . -
Seite 3: Impressum
Evtl. darüber hinaus reichende Rechte an beigefüg- ten Unterlagen von Zulieferanten werden durch diesen Hinweis nicht berührt. Revisionsstand Datum Kapitel Umfang Erstellt durch 03.09.2015 Alle Neuerstellung G. Pohl Pohltechnic.com GbR 73457 Essingen 29.01.2019 Aktualisierung A. Pohl © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 4: Inhaltsverzeichnis
Temperatur einstellen ....................21 Temperatur kalibrieren ....................22 Laufender Betrieb ......................23 Wartung / Pflege ......................24 Stilllegung / Entsorgung ....................25 Technische Daten ......................26 Zubehör / Ersatzteile ....................27 Anlagen ............................ 28 Übersicht ........................28 © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 5: Verwendung Der Betriebsanleitung
Umgang hin hin. Texte mit diesem Symbol Dieses Symbol verweist enthalten Hinweise zum Sie auf einen Textzusam- Umweltschutz menhang Texte mit diesem Symbol Dieses Symbol gibt Ihnen enthalten zusätzliche, nütz- direkte Anweisungen liche Informationen © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 6: Übersichtsbilder
Steuerspannung Controller On / OFF Microcontroller zur Tempe- Über Folientastatur programmierbarer raturregelung Temperaturregler. START / Reset-Taster Start und Reset-Funktion nach Abschal- tung und Abkühlung auf Sollwert abzgl. Hysteresewert. Sicherung Absicherung Controller. Sicherungsein- 400mA mittelträge satz: Feinsicherung 5x20mm © 2015 Pohltechnic.com GbR www.pohltechnic.com |... - Seite 7 Benennung Spezifikation Anschlusskabel mit Schu- Gummikabel H07RN-F 3G1,5 ko-Stecker Schuko-Steckdose Lastanschluss max. 10A Dauerlast, bzw. 16A kurzzeitig, entsprechend allgem. Spezifikation Schuko-Steckdosen Messbuchse Typ K Miniaturmessbuchse zum Anschluss eines Typ K-Sensors Fortsetzung auf nächster Seite © 2015 Pohltechnic.com GbR www.pohltechnic.com |...
- Seite 8 Betriebsanleitung RT1-31 ................... A LLGEMEINES Übersichtsbilder, Fortsetzung Verdrahtungsan- Verdrahtungsansicht Regler RT1-31 sicht Beschreibung Benennung Spezifikation Leistungsschütz Leistungsschütz bis ca. 20A ohmsche Last, bzw. Kundenanforderung Fortsetzung auf nächster Seite © 2015 Pohltechnic.com GbR www.pohltechnic.com |...
- Seite 9 Betriebsanleitung RT1-31 ................... A LLGEMEINES Übersichtsbilder, Fortsetzung Verdrahtungsplan © 2015 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 10: Bestimmungsgemäße Verwendung
Für den Anschluss ist zu beachten: Anschlussbedin- gungen Der RT1-31 darf nur an vorschriftsmäßig abgesicherter Steckdose (16A) ange- schlossen werden. In den meisten Fällen ist die Anwendung eines Fi- Schutzschalters empfohlen oder vorgeschrieben (bauseitige Absicherung). Verbraucher sind an der integrierten Steckdose einzustecken, oder von einem Fachmann über die vorgesehene Kabeleinführung an den dafür vorgesehenen... -
Seite 11: Gewährleistung Und Haftung
Personen welche über kein ausreichendes Wissen über den Umgang mit elektrischen Geräten verfügen, oder dessen Fähigkeit zum verantwortungsbe- wussten Umgang z. B. durch Drogen oder Krankheit verloren gegangen ist, dürfen dieses Gerät nicht oder nur unter Aufsicht bedienen. © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 12: Sicherheit
Betriebsanleitung RT1-31 .................... Sicherheit Sicherheit Übersicht Der Teil „Sicherheit“ enthält Informationen und Anweisungen, deren Kenntnis vor Einleitung Inbetriebnahme des el. Gerätes zwingend notwendig ist. Der Teil „Sicherheit“ enthält folgende Themen: Inhalt Thema Seite Gefahrenanalyse Sicherheitshinweise © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 13: Gefahrenanalyse
Bei auftretenden Unfällen ist primär die Sicherheit von Menschen als erstes Hand- schriften bei Un- lungskriterium zu beachten. fällen Gerät vom Netz trennen Weitere Gefahrenquellen feststellen Unfallstelle evtl. sichern Hilfe rufen und evtl. Ersthilfe leisten. © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 14: Sicherheitshinweise
Sie Diese zur Benützung jederzeit bereit. Verwenden Sie den Regler nur für den dafür bestimmten Zweck Schalten Sie das Gerät aus, wenn Sie einen Schaden bemerken und veranlassen Sie die Behebung © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 15: Transport Bis Inbetriebnahme
Betriebsanleitung RT1-31 ............. Transport bis Inbetriebnahme Transport bis Inbetriebnahme Übersicht Einleitung Dieser Teil enthält Informationen die Sie vor dem Betrieb des RT1-31 wissen müssen. Der Teil „Transport bis Inbetriebnahme“ enthält folgende Themen: Inhalt Thema Seite Montage Inbetriebnahme © 2015 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 16: Montage
Betriebsanleitung RT1-31 ............. Transport bis Inbetriebnahme Montage Allgemeines Eine Befestigung des Reglers ist funktionell nicht zwingend notwendig, kann je- doch je nach Einsatzort aufgrund gesetzlicher Bestimmung vorgeschrieben sein Wandbefestigung Der Regler kann mittels vorgestanzter Löcher auf der Rückseite des Gehäuses befestigt werden. -
Seite 17: Inbetriebnahme
Betriebsanleitung RT1-31 ............. Transport bis Inbetriebnahme Inbetriebnahme Anschließen des Reglers Schritt Vorgehen Entnehmen Sie das Gerät aus der Verpackung und prüfen Sie es auf äußerliche Be- schädigung Überprüfen Sie anhand der technischen Spezifikation des Reglers und des zu steuern- den Verbrauchers, ob der Verbraucher zur Steuerung mittels des Reglers geeignet ist. -
Seite 18: Betrieb Des Reglers
Betriebsanleitung RT1-31 ................Betrieb des Reglers Betrieb des Reglers Übersicht Einleitung Dieses Kapitel enthält Informationen zum Betrieb des Reglers in den üblichen Anwendungen. Weitergehende Informationen zu den Themen: Benützung als PID – Regler (nicht empfohlen) Weitergehende Programmierungsoptionen Informationen zu kompatiblen Fühlertypen... -
Seite 19: Funktionsbeschreibung
Abhängigkeit einer zuvor programmierten Temperatur einen Leis- tungsschütz betätigt. Zur Temperaturmessung dient ein Messfühler. Der RT1-31 ist kompatibel zu ge- bräuchlichen Fühlertypen im Messbereich -180° bis +2.300° C. Bei Bestellung des Reglers ist ein gewünschter Fühlertyp auszuwählen, welcher komplett montiert mit dem Regler ausgeliefert wird. -
Seite 20: Umschalten Heiz- Und Kühlbetrieb
Betriebsanleitung RT1-31 ................Betrieb des Reglers Umschalten Heiz- und Kühlbetrieb Heizbetrieb / Von Heizbetrieb wird in der Regeltechnik immer dann gesprochen, wenn ein Ge- Kühlbetrieb rät an einem oberen Temperaturpunkt ausgeschaltet werden soll und nach einer passiven Abkühlphase (stromlos) ab einem unteren Temperaturpunkt wieder ein- geschaltet wird (Betriebsweise einer Heizung) Von Kühlbetrieb wird in der Regeltechnik immer dann gesprochen, wenn ein Ge-... -
Seite 21: Temperatur Einstellen
Betriebsanleitung RT1-31 ................Betrieb des Reglers Temperatur einstellen Temperatur ein- Einstellen der Regeltemperatur. Berücksichtigen Sie, dass der Regler nach kurzer stellen Zeit der Inaktivität automatisch in den Betriebsmodus zurückfällt. Machen Sie sich deshalb bereits vor der Einstellung mit der Betriebsweise vertraut, indem Sie die nachfolgende Schrittanleitung zuvor aufmerksam durchlesen. -
Seite 22: Temperatur Kalibrieren
Thermometer) die Fehlerwerte durch Kompensierung ausgeglichen werden. Die Kompensierung sollte in einem Temperaturbereich erfolgen, welcher so nah wie möglich am gewünschten Sollwert liegt. Der Regler RT1-31 ist nicht für eine Temperatureichung zu- gelassen. Die Kalibrierung dient ausschließlich einer Annä- herung an den tatsächlichen Temperaturwert. -
Seite 23: Laufender Betrieb
Betriebsanleitung RT1-31 ................Betrieb des Reglers Laufender Betrieb Allgemein: Der Regler RT1-31 bedarf nach einmaliger Einstellung und Inbetriebnahme keiner laufenden Bedienung. Änderung der Änderungen an der Regeltemperatur können bei laufendem Betrieb über die Foli- Regeltemperatur entastatur des Reglers durchgeführt werden. -
Seite 24: Wartung / Pflege
Betriebsanleitung RT1-31 ................Betrieb des Reglers Wartung / Pflege Allgemein Die regelmäßige Wartung des Reglers beschränkt sich auf die allgemein üblichen Anforderungen an Sauberkeit und Pflege der Bauteile. Schaltintervalle Die Lebensdauer von Lastschützen ist abhängig von den Faktoren Stromstärke und Schalthäufigkeit. -
Seite 25: Stilllegung / Entsorgung
Betriebsanleitung RT1-31 ................Betrieb des Reglers Stilllegung / Entsorgung Stilllegung Wird das Gerät über einen Zeitraum von mehreren Monaten nicht benützt, sind folgende Maßnahmen zur Konservierung zu beachten. Staubdicht in trockenem Zustand verpacken Luftfeuchtigkeit < 70% Lagertemperatur zw. 0°C und 50° C ... -
Seite 26: Technische Daten
Betriebsanleitung RT1-31 ................Betrieb des Reglers Technische Daten Hinweis Die technischen Daten des Microcontrollers finden Sie in der Dokumentation des Herstellers im Anhang dieser Betriebsanleitung Spannungsver- 230V~ 50 HZ über Schuko Steckdose mittels Stecker CEE7/4 Typ E bzw. Kombi- sorgung nationsstecker Typ F CEE7/7. -
Seite 27: Zubehör / Ersatzteile
Lastschütz zum Einbau in Hutschiene. Art.-Nr. SLR-5 oder SLR-51 Bitte prüfen Sie vor Bestellung die Kennzeichnung des zu ersetzenden Schütz, da der RT1-31 je nach Verwen- dungsangabe mit unterschiedlichen Lastschützen ausge- stattet ist. Übermitteln Sie uns die Daten über das Kon- taktformular in unserem Webshop. -
Seite 28: Anlagen
Betriebsanleitung RT1-31 ....................Anlagen Anlagen Übersicht Einleitung Die nachfolgend aufgeführten Anlagen sind Bestandteil der Betriebsanleitung Der Teil „Anlagen“ enthält folgende Dokumente: Inhalt Thema Anlage Nr. Dokumentation des Herstellers Microcontroller CE - Konformitätserklärung © 2015 Pohltechnic.com GbR www.pohltechnic.com |...
