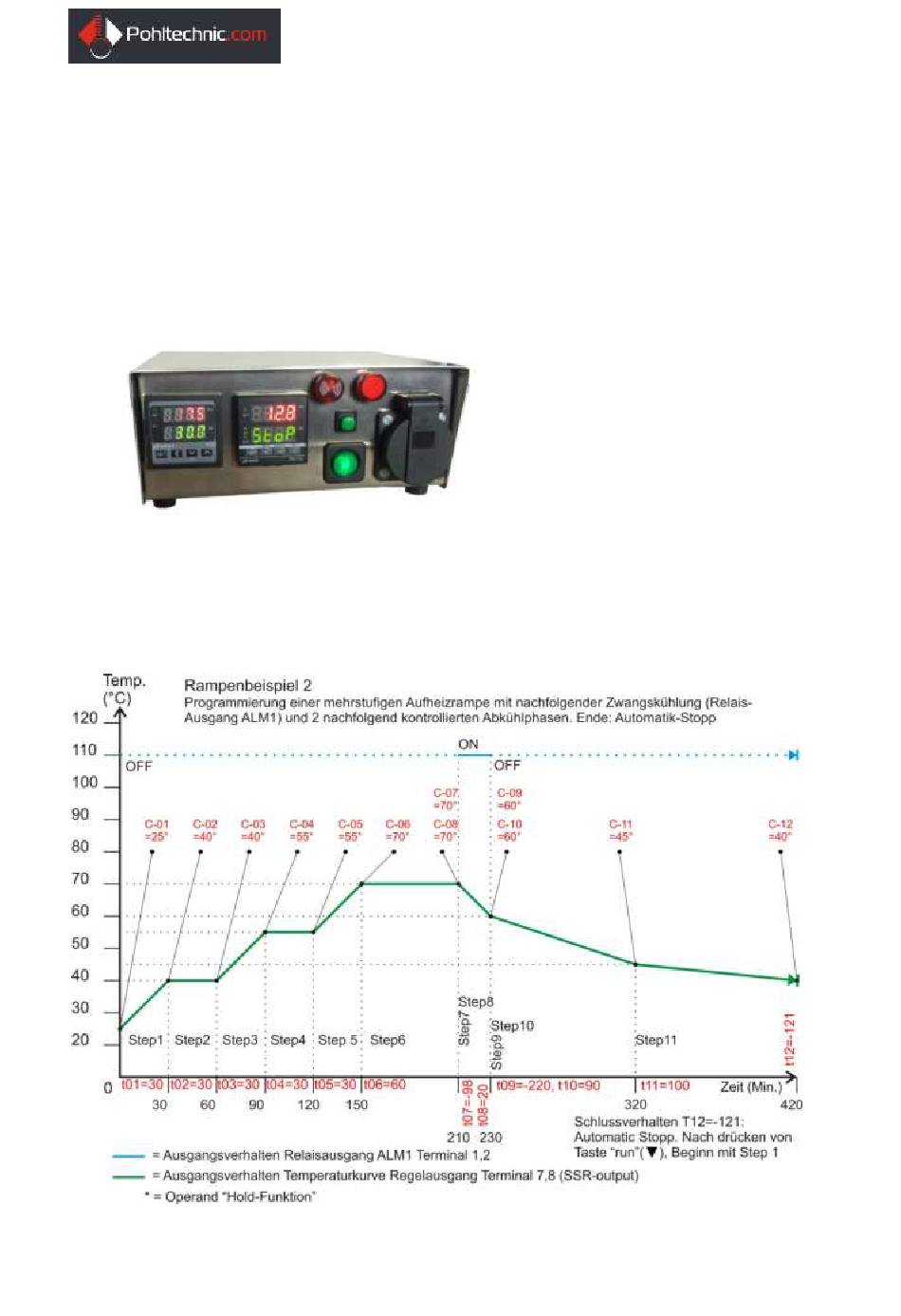

- Seite 1 RT5-18.Tr110Tr80red Temperaturregler RT5-18 Programmierbar als P.I.D.- und Zweipunktregler mit umfangreicher Rampenfuktion und redundanter Temperaturmessung. Beispiel einer Rampen-Ablaufsteuerung © 2016...
-
Seite 2: Übersicht
Betriebsanleitung RT5-18 ..................Allgemeines Betriebsanleitung RT5-18 Übersicht Einleitung Wir beglückwünschen Sie zum Kauf Ihres Temperaturreglers RT5-18. Das vorliegende Handbuch soll Ihnen helfen, den Betrieb und die Benützung des RT5-18 so effizient und sicher wie möglich durchzuführen. Hinweise zum Der Aufbau des Handbuches folgt der Methodik des Information Mapping ®. Dies Gebrauch gewährt Ihnen eine optimale Verwendung als:... -
Seite 3: Impressum
Unterlagen von Zulieferanten werden durch diesen Hinweis nicht berührt. Revisionsstand Datum Kapitel Umfang Erstellt durch 29.09.2015 Alle Erstellung G. Pohl Pohltechnic.com GbR 73457 Essingen 28.01.2019 Alle Änderung G. Pohl Pohltechnic.com GbR 73457 Essingen © 2016 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 4: Inhaltsverzeichnis
Betriebsmodus einstellen ....................25 Temperatur kalibrieren ....................26 Laufender Betrieb ......................27 Wartung / Pflege ......................28 Stilllegung / Entsorgung ....................29 Technische Daten ......................30 Zubehör / Ersatzteile ....................31 Anlagen ............................ 32 Übersicht ........................32 © 2016 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 5: Verwendung Der Betriebsanleitung
Umgang hin hin. Texte mit diesem Symbol Dieses Symbol verweist enthalten Hinweise zum Sie auf einen Textzusam- Umweltschutz menhang Texte mit diesem Symbol Dieses Symbol gibt Ihnen enthalten zusätzliche, nütz- direkte Anweisungen liche Informationen © 2016 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 6: Übersichtsbilder
Not-Aus Temperatur Buzzer mit Flash-Light Wird initiiert nach dem Einschalten und vor drücken des Start-Tasters (Alarm-Test) LED-rot Anzeige NOT-AUS Gerätesteckdose Schuko Lastanschluss max. 230V 16A kurzzeitig, bzw. 10A Dauerbetrieb gem. Schuko- Gerätedosenspezifikation. © 2016 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 7: Übersichtsbilder
Sensoranschluss (TypK) Sicher- Temperatursensor Messbuchse (je nach Ausfüh- heitsmessung rung verschieden). Abb. zeigt Typ K Buchse SSR-Relais SSR-130 Nennlast mind. 25A für Schaltspannung 230VAC Kühlkörper Passive Wärmeabfuhr nach außen. Sicherheitsrelais Lastabschaltung in Not-Aus Situation © 2016 Pohltechnic.com GbR www.pohltechnic.com |... - Seite 8 Betriebsanleitung RT5-18 ..................Allgemeines © 2016 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 9: Bestimmungsgemäße Verwendung
Gebrauch konstruiert. Anschlussbedin- Für den Anschluss ist zu beachten: gungen Der RT5-18 darf nur an vorschriftsmäßig abgesicherter Steckdose (16A) ange- schlossen werden. Verbraucher sind über die frontseitig am Gehäuse angebrachte Schuko Steckdo- se mit max. 10A ohmsche Last anzuschließen. -
Seite 10: Gewährleistung Und Haftung
Personen welche über kein ausreichendes Wissen über den Umgang mit elektrischen Geräten verfügen, oder dessen Fähigkeit zum verantwortungsbe- wussten Umgang z. B. durch Drogen oder Krankheit verloren gegangen ist, dürfen dieses Gerät nicht oder nur unter Aufsicht bedienen. © 2016 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 11: Sicherheit
Betriebsanleitung RT5-18 .................... Sicherheit Sicherheit Übersicht Der Teil „Sicherheit“ enthält Informationen und Anweisungen, deren Kenntnis vor Einleitung Inbetriebnahme der Anlage zwingend notwendig ist. Der Teil „Sicherheit“ enthält folgende Themen: Inhalt Thema Seite Gefahrenanalyse Sicherheitshinweise © 2016 Pohltechnic.com GBR www.pohltechnic.com |... -
Seite 12: Gefahrenanalyse
Detaillierte Angaben zur Handhabung und Bedienung Verhalten des Eine allgemeine Kenntnis über die Benützung elektrischer Betriebsmittel wird Bedienpersonals vorausgesetzt. Kenntnis der Betriebsanleitung und Einhaltung der aufgeführten Anweisungen Schäden am Gerät sofort reparieren © 2016 Pohltechnic.com GbR www.pohltechnic.com |... - Seite 13 Bei auftretenden Unfällen ist primär die Sicherheit von Menschen als erstes Hand- schriften bei Un- lungskriterium zu beachten. fällen Gerät vom Netz trennen Weitere Gefahrenquellen feststellen Unfallstelle evtl. sichern Hilfe rufen und evtl. Ersthilfe leisten. © 2016 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 14: Sicherheitshinweise
Der RT5-18 besitzt eine redundante Temperaturmessung. Eine ordnungsgemäße Temperaturmes- Funktion ist nur gegeben, wenn der Controller TR-80 ordnungsgemäß parametriert sung wird und der zusätzliche Sensor an geeigneter Stelle platziert wird. Der RT5-18 verlangt die Eingabe eines 3-stufigen Temperaturprofils mit 3 vorzugebenden Sollwerten: Regelwerte TR-110: Der komplette Temperatur-Arbeitsbereich des TR-110 muss im Heizbetrieb unter- halb der am Controller TR-80 vorgewählten Alarmtemperaturen bleiben. - Seite 15 Im Falle eines Notfalls kann das Gerät durch Herausziehen des Steckers aus der Steckdose sofort stromlos gemacht werden. Dadurch wird die zu schaltende Last vom Stromnetz getrennt, sofern diese ausschließlich am RT5-18 angeschlossen ist. Der RT5-18 besitzt mehrere Merkmale zur sicherheitsgerichteten Abschaltung bei Übertemperatur oder anderen Störfällen, insbesondere eine redundante Tempera-...
- Seite 16 Sie diese zum Nachschlagen jederzeit bereit. Verwenden Sie den Regler nur für den dafür bestimmten Zweck Schalten Sie das Gerät aus, wenn Sie einen Schaden bemerken und veranlassen Sie die Behebung © 2016 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 17: Transport Bis Inbetriebnahme
Betriebsanleitung RT5-18 ............. Transport bis Inbetriebnahme Transport bis Inbetriebnahme Übersicht Einleitung Dieser Teil enthält Informationen, die Sie vor dem Betrieb des RT5-18 wissen müssen. Der Teil „Transport bis Inbetriebnahme“ enthält folgende Themen: Inhalt Thema Seite Montage / Aufstellung Inbetriebnahme © 2016 Pohltechnic.com GBR www.pohltechnic.com |... -
Seite 18: Montage / Aufstellung
Betriebsanleitung RT5-18 ............. Transport bis Inbetriebnahme Montage / Aufstellung Allgemeines Durch die Bauform als Tischgehäuse ist eine Befestigung des Reglers nicht vorge- sehen. Aufstellungsort Die Aufstellung sollte auf einer ebenen Fläche erfolgen. Der Regler erzeugt wäh- rend des Betriebs Wärme, welche durch die Unterseite des Gehäuses in die Umge- bung abgeführt wird. -
Seite 19: Inbetriebnahme
Ist kein Sensor montiert, zeigt das Display die Fehlermeldung „LLLL oder --- -“ an.. Der RT5-18 ist bereits zu Testzwecken mit einem Temperaturprofil unterhalb 50°C vorprogrammiert. Die gewünschten Temperaturvorgaben können Sie dann während des Betriebs jederzeit nachjustieren. Gehen Sie dazu entsprechend der Betriebsanlei- tung des Controllers A-senco TR-110 und TR-80.vor. - Seite 20 Stromzufuhr. Die Schaltung der Last geschieht mittels sog. SSR-Relais (Solid- State-Relais) mit Nulldurchgangsschaltung. Die maximal zu schaltende Last ist für den RT5-18 auf 230VAC / 16A bei ohmschen Lasten (z. B. el. Heizungen) be- grenzt. Für induktive Lasten (z. B. Motoren) ist je nach Induktivität die individuel- le Nennlast zu ermitteln.
-
Seite 21: Betrieb Des Reglers
Betriebsanleitung RT5-18 ................Betrieb des Reglers Betrieb des Reglers Übersicht Einleitung Dieses Kapitel enthält Informationen zum Betrieb des Reglers in den üblichen Anwendungen. Weitergehende Informationen zu den Themen: Benützung als PID – Regler Weitergehende Programmierungsoptionen Informationen zu kompatiblen Fühlertypen... -
Seite 22: Funktionsbeschreibung
Der verwendete Microcontroller A-senco ® TR-110 (Art.-Nr. TR-110) ist sowohl als Zweipunktregler mit frei programmierbarer Hysterese, sowie auch als komfor- tabler PID –Regler verwendbar. Insbesondere in dieser Ausführung ist der RT5-18 für eine sog. Rampensteuerung konzipiert. Der zur redundanten Messung verwendete Microcontroller A-senco ® TR-80 (Art.-Nr. -
Seite 23: Regler Einstellen
Betriebsanleitung RT5-18 ................Betrieb des Reglers Regler einstellen Allgemein In der Version als Tischmodell RT5-18 sind folgende Anschlussklemmen der Controller TR-110 und TR-80 belegt: TR-110 (Regeltemperatur mit Rampenfunktion): SSR-Ausgang Klemme 7(+) und 8(-) Steuerspannung 230V an Klemme 9,10 TR-80 (Voralarm und Not-Austemperatur): ... - Seite 24 Die übrigen Parameter entsprechen der Werkseinstellung gem. Tabelle S. 4 der Bedi- enanleitung des Controllers. Bei Veränderung der Parameter ist zu beachten, dass beim RT5-18 das Gesamttempe- raturprofil beibehalten wird. Die im Rampencontroller eingegebenen Sollwerte müssen sich im Regelbetrieb dau- erhaft unterhalb der am TR-80 eingegebenen Alarmwerte befinden.
-
Seite 25: Betriebsmodus Einstellen
Einstellbar im Menü „At“ (Vorwahl Regelverhalten), Tabelle Grundeinstellung S.14 der Bedienanleitung des Controllers TR-110 ON/OFF -Betrieb Der ON / OFF-Betrieb ist der einfachste Regelbetrieb. Der RT5-18 schaltet den Verbraucher ein, bis der Fühler die voreingestellte Solltemperatur misst. Danach schaltet der RT5-18 die Last ab. -
Seite 26: Temperatur Kalibrieren
Thermometer) ein möglicher Fehlerwert durch Kompensierung ausge- glichen werden. Die Kompensierung sollte in einem Temperaturbereich erfolgen, welcher so nah wie möglich am gewünschten Sollwert liegt. Der Regler RT5-18 ist nicht für eine Temperatureichung zu- gelassen. Die Kalibrierung dient ausschließlich einer Annä- herung an den tatsächlichen Temperaturwert. -
Seite 27: Laufender Betrieb
→ Siehe Kapitel Rampenprogrammierung in der beiliegenden Bedienanleitung des Controllers, ab Seite 27. Dabei ist zu beachten, dass für den Betrieb des RT5-18 am Controller TR-80 die Alarmtemperaturen stets größer eingestellt werden, als die Prozesstemperaturen Änderungen der Voralarm- und Alarmtemperatur: Die Einstellung der Voralarm Temperatur (1. -
Seite 28: Wartung / Pflege
Betriebsanleitung RT5-18 ................Betrieb des Reglers Wartung / Pflege Allgemein Die regelmäßige Wartung des Reglers beschränkt sich auf die allgemein üblichen Anforderungen an Sauberkeit und Pflege der Bauteile. Schaltintervalle Die Lebensdauer von Halbleiterrelais ist bei bestimmungsgemäßem Gebrauch sehr hoch. Beachten Sie, dass Halbleiterrelais gegen Spannungsspitzen und Überlast empfindlicher als elektromagnetische Schütze sind und sichern Sie Ihr Stromnetz... -
Seite 29: Stilllegung / Entsorgung
Betriebsanleitung RT5-18 ................Betrieb des Reglers Stilllegung / Entsorgung Stilllegung Wird das Gerät über einen Zeitraum von mehreren Monaten nicht benützt, sind folgende Maßnahmen zur Konservierung zu beachten. Staubdicht in trockenem Zustand verpacken Luftfeuchtigkeit < 70% Lagertemperatur zw. 0°C und 50° C ... -
Seite 30: Technische Daten
Betriebsanleitung RT5-18 ................Betrieb des Reglers Technische Daten Hinweis Die technischen Daten des Microcontrollers finden Sie in der Dokumentation des Herstellers im Anhang dieser Betriebsanleitung Spannungsver- 230V~ 50 HZ über Schuko Steckdose mittels Stecker CEE7/4 Typ E bzw. Kombi- sorgung nationsstecker Typ F CEE7/7. -
Seite 31: Zubehör / Ersatzteile
Betriebsanleitung RT5-18 ................Betrieb des Reglers Zubehör / Ersatzteile Hinweis Ersatzteile für sämtliche von Pohltechnik hergestellte Produkte finden Sie online unter www.Pohltechnic.com in unserem komfortablen Webshop. Sie können bei beschädigten Geräten schnell und unkompliziert Ihre Ersatzteile direkt ab Hersteller ordern. -
Seite 32: Anlagen
