Betriebsanleitung RT2-51/511 ................................................................................. Allgemeines
Übersichtsbilder
Gesamtansicht
Beschreibung
Nr.
© 2014 Pohltechnic.com GbR www.pohltechnic.com |Revisions-Nr.:20141001

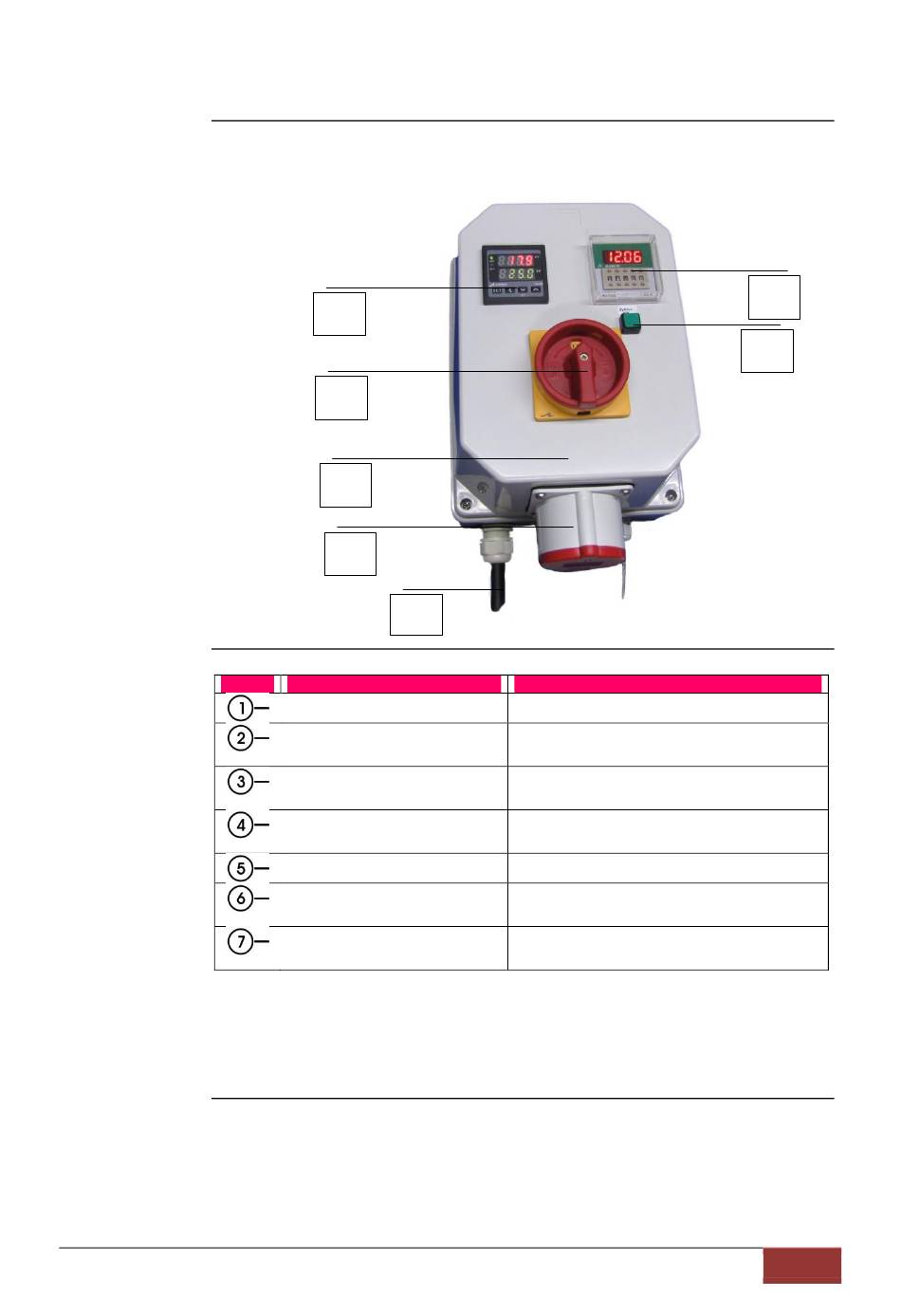

Gesamtansicht Regler RT2-51/511 – (Beispielhafte Abb)
5
4
3
2
1
Benennung
Zuleitung
Lastanschluss
Gehäuse
Lastschalter / Not-Aus
Temperatur-Controller
Zeitschaltuhr
Reset-Taster
Spezifikation
Gummileitung H07RN-F 5G1,5
CEKON Steckdose ge, IEC 60309
3L+N+PE, 6h, 400VAC max. 16A
Kunststoffgehäuse verschraubt, schwer
entflammbar,ca. 190x240x155mm
Abschaltung der Last (L1/L2/L3). Null-
leiter wird nicht geschaltet.
A-Senco TR-80 mit Einstellungstastatur
Ablaufender Timer ZS-01 (nur Ausfüh-
rung RT2-51)
Beginn neuer Zeitzyklus (nur Ausfüh-
rung RT2-51).
Fortsetzung auf nächster Seite
6
7
6
