Betriebsanleitung RT3-155 ...................................................................................... Allgemeines
Übersichtsbilder
Gesamtansicht
Beschreibung
Nr.
© 2014 Pohltechnic.com GbR www.pohltechnic.com |

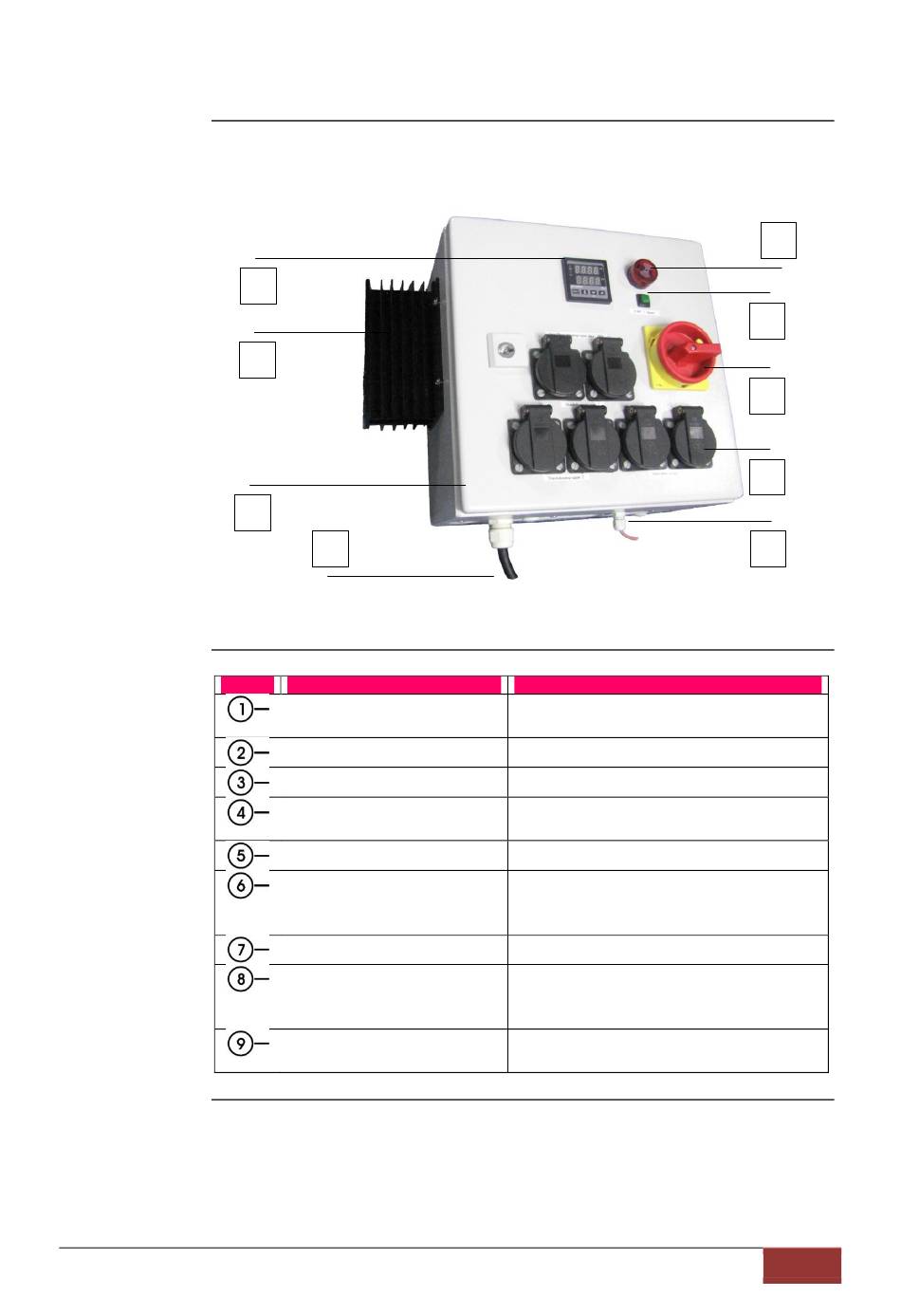

Gesamtansicht Regler RT3-155
4
3
2
1
Benennung
Zuleitung Stromversorgung
Wandschaltschrank Rittal
Kühlkörper mit Lastrelais
A-senco TR-81
Buzzer mit Flashlight rot
START / RESET-Taster
<Hauptschalter
Schuko-Steckdosen be-
schaltet (Optional Lastan-
schluss Reihenklemmen)
Messleitung Verschraubung
M12
Spezifikation
Gummileitung 2m H07RN-F 5G1,5 mit
400V CE-Stecker 32A
300mmx300mm x 210mm
SSR-Relais 400VAC 40A Nennlast
Temperaturcontroller mit Sollwert und
Alarmwertausgang.
Alarmsignal bei Übertemperatur
Start-Funktion und Reset nach Alarmab-
schaltung und Abkühlung auf Normal-
temp.
Allpolige Netztrennung (L1 / L2 / L3)
3 Steckdosengruppen 2x oben, 2x links,
2x rechts entsprechend L1 / L2 / L3
Messleitung Sensor
Fortsetzung auf nächster Seite
5
6
7
8
9
6
