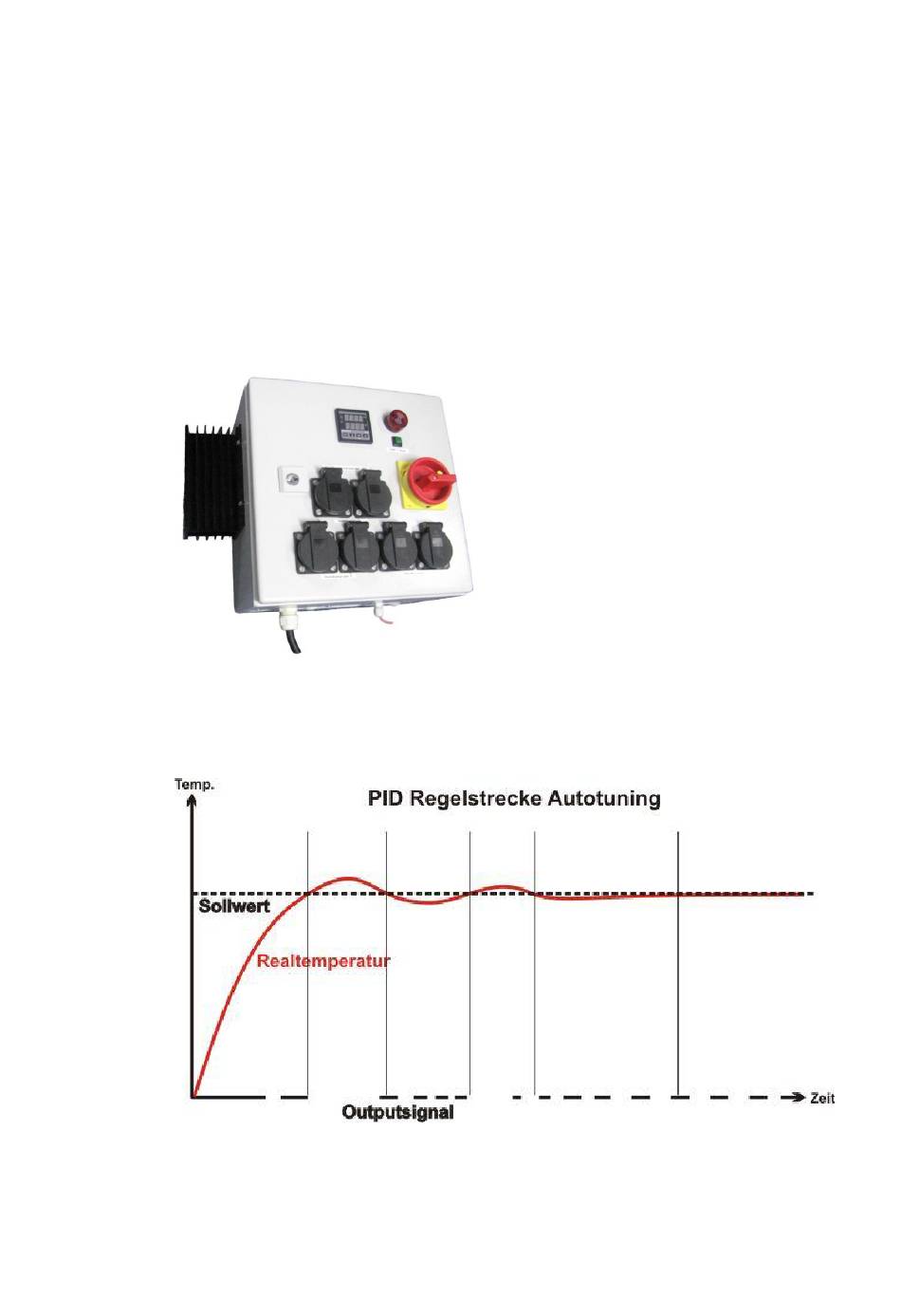

  • Seite 1 Pohltechnic.com GbR Temperatursteuerung RT3-155 Programmierbar als PID- Regler oder ON / OFF -Betrieb Modellvarianten 400VAC Lastanschluss mit Controller TR-81 u. Übertemperaturabschaltung Varianten mit Lastausgang Schuko-Steckdose oder internem Lastanschluss Beispiel einer PID Kurve © 2014...
  • Seite 2: Übersicht

    Betriebsanleitung RT3-155 ..................Allgemeines Betriebsanleitung RT3-155 Übersicht Einleitung Wir beglückwünschen Sie zum Kauf Ihres Temperaturreglers RT3-155. Das vorliegende Handbuch soll Ihnen helfen, den Betrieb und die Benützung des RT3-155 so effizient und sicher wie möglich durchzuführen. Hinweise zum Der Aufbau des Handbuches folgt der Methodik des Information Mapping ®.
  • Seite 3: Impressum

    Evtl. darüber hinaus reichende Rechte an beigefüg- ten Unterlagen von Zulieferanten werden durch diesen Hinweis nicht berührt. Revisionsstand Datum Kapitel Umfang Erstellt durch 17.11.2014 Alle Neuerstellung G. Pohl Pohltechnic.com GbR 73434 Aalen © 2014 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 4: Inhaltsverzeichnis

    Betrieb des Reglers ........................17 Übersicht ........................17 Funktionsbeschreibung ....................18 Grundeinstellungen des RT3-155 ................. 19 Vorwahl Sollwert u. Alarmwert am RT3-155 .............. 21 Umschalten Heiz- und Kühlbetrieb ................22 PID Einstellung und Autotuning .................. 23 Temperatur kalibrieren ....................24 Laufender Betrieb ......................
  • Seite 5: Verwendung Der Betriebsanleitung

    Umgang hin hin. Texte mit diesem Symbol Dieses Symbol verweist enthalten Hinweise zum Sie auf einen Textzusam- Umweltschutz menhang Texte mit diesem Symbol Dieses Symbol gibt Ihnen  enthalten zusätzliche, nütz- direkte Anweisungen liche Informationen © 2014 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 6: Übersichtsbilder

    Allpolige Netztrennung (L1 / L2 / L3) Schuko-Steckdosen be- 3 Steckdosengruppen 2x oben, 2x links, schaltet (Optional Lastan- 2x rechts entsprechend L1 / L2 / L3 schluss Reihenklemmen) Messleitung Verschraubung Messleitung Sensor Fortsetzung auf nächster Seite © 2014 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 7 Lastanschluss bauseits abgesichert mit 3x 16A Sicherheitsrelais Zentraler Sicherheitsschütz. Hardware- seitige Abschaltung bei Übertemperatur SSR- Lastrelais SSR-Relais Steuerspannung 3-32VDC, Lastschaltung 3x 230V AC A-senco TR-81 Temperaturcontroller mit Sollwert und Alarmwertausgang. Fortsetzung auf nächster Seite © 2014 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 8 Betriebsanleitung RT3-155 ..................Allgemeines Übersichtsbilder, Fortsetzung Verdrahtungsplan Hinweis: Bei Ausführung mit Frontsteckdosen entsprechen die Klemmen L1 bis L3 den Steckdosengruppen 1 bis 3 (Beschriftung Frontseite und max. Last pro Phase beachten). © 2014 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 9: Bestimmungsgemäße Verwendung

    Anschlussbedin- Für den Anschluss ist zu beachten: gungen  Der RT3-155 darf nur an vorschriftsmäßig abgesicherter Cekon-Steckdose (Ab- sicherung bauseits 3x16A) angeschlossen werden. Die im Gerät integrierte Fein- sicherung dient nur zur internen Absicherung des Regelgerätes.  Verbraucher sind an der (den) integrierten Steckdose(n) einzustecken, oder von einem Fachmann über die vorgesehene Kabeleinführung an den dafür vorgese-...
  • Seite 10: Gewährleistung Und Haftung

    Personen welche über kein ausreichendes Wissen über den Umgang mit elektrischen Geräten verfügen, oder dessen Fähigkeit zum verantwortungsbe- wussten Umgang z. B. durch Drogen oder Krankheit verloren gegangen ist, dürfen dieses Gerät nicht oder nur unter Aufsicht bedienen. © 2014 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 11: Sicherheit

    Betriebsanleitung RT3-155 ..................Sicherheit Sicherheit Übersicht Der Teil „Sicherheit“ enthält Informationen und Anweisungen, deren Kenntnis vor Einleitung Inbetriebnahme der Anlage zwingend notwendig ist. Der Teil „Sicherheit“ enthält folgende Themen: Inhalt Thema Seite Gefahrenanalyse Sicherheitshinweise © 2008 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 12: Gefahrenanalyse

    Bei auftretenden Unfällen ist primär die Sicherheit von Menschen als erstes Hand- schriften bei Un- lungskriterium zu beachten. fällen  Gerät vom Netz trennen  Weitere Gefahrenquellen feststellen  Unfallstelle evtl. sichern  Hilfe rufen und evtl. Ersthilfe leisten. © 2014 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 13: Sicherheitshinweise

    Sie Diese zur Benützung jederzeit bereit.  Verwenden Sie den Regler nur für den dafür bestimmten Zweck  Schalten Sie das Gerät aus, wenn Sie einen Schaden bemerken und veranlassen Sie die Behebung © 2014 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 14: Transport Bis Inbetriebnahme

    Betriebsanleitung RT3-155 ............Transport bis Inbetriebnahme Transport bis Inbetriebnahme Übersicht Einleitung Dieser Teil enthält Informationen die Sie vor dem Betrieb des RT3-155 wissen müssen. Der Teil „Transport bis Inbetriebnahme“ enthält folgende Themen: Inhalt Thema Seite Montage Inbetriebnahme © 2008 Pohltechnic.com GbR www.pohltechnic.com |...
  • Seite 15: Montage

    In diesem Fall erlischt in der Regel die CE-Konformitätserklärung und muss vom Hersteller bzw. Betreiber der Gesamtanlage neu deklariert werden. Der RT3-155 darf nur an einer üblich abgesicherten Cekon – Steckdose Elektrischer An- schluss IEC 60309 16A 400 V 3P+N+ 6h IP44 betrieben werden.
  • Seite 16: Inbetriebnahme

    Betriebsanleitung RT3-155 ............Transport bis Inbetriebnahme Inbetriebnahme Anschließen des Gehen Sie folgendermaßen vor: Reglers Schritt Vorgehen Entnehmen Sie das Gerät aus der Verpackung und prüfen Sie es auf äußerliche Be- schädigung Überprüfen Sie anhand der technischen Spezifikation des Reglers und des zu steuern- den Verbrauchers, ob der Verbraucher zur Steuerung mittels des Reglers geeignet ist.
  • Seite 17: Betrieb Des Reglers

    Betriebsanleitung RT3-155 ................Betrieb des Reglers Betrieb des Reglers Übersicht Einleitung Dieses Kapitel enthält Informationen zum Betrieb des Reglers in den üblichen Anwendungen. Weitergehende Informationen zu den Themen:  Benützung als PID – Regler  Weitergehende Programmierungsoptionen  Informationen zu kompatiblen Fühlertypen...
  • Seite 18: Funktionsbeschreibung

    Abhängigkeit einer zuvor programmierten Temperatur ein sog. Halbleiterrelais betätigt. Zur Temperaturmessung dient ein Messfühler. Der RT3-155 ist kompatibel zu gebräuchlichen Fühlertypen im Messbereich -180° bis +2.300° C (je nach verwen- detem Controller). Bei Bestellung des Reglers ist ein gewünschter Fühlertyp aus- zuwählen, welcher komplett montiert mit dem Regler ausgeliefert wird.
  • Seite 19: Grundeinstellungen Des Rt3-155

    A-senco TR-81, ab Seite 4, welche diesem Handbuch beiliegt. Für den Betrieb ist die Kenntnis der Bedienanleitung des Controllers notwendig. Anschluss von Der Regler RT3-155 schaltet elektrische Verbraucher mit Betriebsspannung Verbrauchern ~230V / 50HZ in Abhängigkeit einer extern gemessenen Fühlertemperatur selbst- ständig ein und aus.
  • Seite 20 A-senco TR-81 T = Schaltzyklus-Ausgang. Aufgrund des verwendeten SSR-Relais als Schalteinheit ist beim RT3-155 der Wert auf den kleinen Eintrag 2 eingestellt. Achten Sie darauf, dass die Alarmparameter richtig gesetzt sind. Schützen Sie den Regler im Bedarfsfall gegen unbefugtes Verän- dern der Menüs mit der Passwortfunktion (Menü...
  • Seite 21: Vorwahl Sollwert U. Alarmwert Am Rt3-155

    Betriebsanleitung RT3-155 ................Betrieb des Reglers Vorwahl Sollwert u. Alarmwert am RT3-155 Allgemein Die nachfolgenden Anleitungen beziehen sich auf die Bedienanleitung des Con- trollers A-senco TR-81, Seite 3, welche diesem Handbuch beiliegt. Für den Be- trieb ist die Kenntnis der Bedienanleitung des Controllers notwendig.
  • Seite 22: Umschalten Heiz- Und Kühlbetrieb

    Betriebsanleitung RT3-155 ................Betrieb des Reglers Umschalten Heiz- und Kühlbetrieb Heizbetrieb / Von Heizbetrieb wird in der Regeltechnik immer dann gesprochen, wenn ein Ge- Kühlbetrieb rät an einem oberen Temperaturpunkt ausgeschaltet werden soll und nach einer passiven Abkühlphase (stromlos) ab einem unteren Temperaturpunkt wieder ein- geschaltet wird (Betriebsweise einer Heizung) Von Kühlbetrieb wird in der Regeltechnik immer dann gesprochen, wenn ein Ge-...
  • Seite 23: Pid Einstellung Und Autotuning

    Für den Betrieb mit Verbrauchern, welche bei Ausfall der Rege- lung (Dauerbetrieb) eine Gefahr erzeugen können, ist vor Verwen- dung des RT3-155 eine individuelle Gefahrenanalyse zu erstellen. Es können ggf. weitere Sicherheitsmaßnahmen notwendig sein. Bei Bedarf lassen sich die P.I.D. – Anteile manuell verändern. Dies wird in der Grundeinstellung Bedienungsanleitung des Reglers detailliert beschrieben.
  • Seite 24: Temperatur Kalibrieren

    Thermometer) die Fehlerwerte durch Kompensierung ausgeglichen werden. Die Kompensierung sollte in einem Temperaturbereich erfolgen, welcher so nah wie möglich am gewünschten Sollwert liegt. Der Regler RT3-155 ist nicht für eine Temperatureichung zugelas- sen. Die Kalibrierung dient ausschließlich einer Annäherung an den tatsächlichen Temperaturwert.
  • Seite 25: Laufender Betrieb

    Betriebsanleitung RT3-155 ................Betrieb des Reglers Laufender Betrieb Allgemein: Der Regler RT3-155 bedarf nach einmaliger Einstellung und Inbetriebnahme kei- ner laufenden Bedienung. Änderung der Änderungen an der Regeltemperatur können bei laufendem Betrieb über die Foli- Regeltemperatur entastatur des Reglers durchgeführt werden.
  • Seite 26: Wartung / Pflege

    Betriebsanleitung RT3-155 ................Betrieb des Reglers Wartung / Pflege Allgemein Die regelmäßige Wartung des Reglers beschränkt sich auf die allgemein üblichen Anforderungen an Sauberkeit und Pflege der Bauteile. Schaltintervalle Die Lebensdauer von Halbleiterschützen ist abhängig von den zu schaltenden Verbrauchern. Verschiedene Verbraucher und einige induktive Lasten können nicht geeignet sein für die Schaltung mit sog.
  • Seite 27: Stilllegung / Entsorgung

    Betriebsanleitung RT3-155 ................Betrieb des Reglers Stilllegung / Entsorgung Stilllegung Wird das Gerät über einen Zeitraum von mehreren Monaten nicht benützt, sind folgende Maßnahmen zur Konservierung zu beachten.  Staubdicht in trockenem Zustand verpacken  Luftfeuchtigkeit < 70%  Lagertemperatur zw. 0°C und 50° C ...
  • Seite 28: Technische Daten

    Betriebsanleitung RT3-155 ................Betrieb des Reglers Technische Daten Hinweis Die technischen Daten des Microcontrollers finden Sie in der Dokumentation des Herstellers im Anhang dieser Betriebsanleitung. Baujahr lt. Typenschild. Spannungsver- Cekon – Steckdose IEC 60309 16A 400 V 3P+N+ 6h IP44. Bauseits abgesi- sorgung cherter Anschluss mit 3x16A max.
  • Seite 29: Zubehör / Ersatzteile

    Sicherheits-Lastschütz zum Einbau in Hutschiene. Art.-Nr. SLR-51 Bitte prüfen Sie vor Bestellung die Kennzeichnung des Oder SLR-5 zu ersetzenden Schütz, da der RT3-155 je nach Verwen- dungsangabe mit unterschiedlichen Schalteinheiten ausgestattet ist. Übermitteln Sie uns die Daten über das Kontaktformular in unserem Webshop.
  • Seite 30: Anlagen

    Betriebsanleitung RT3-155 ..................... Anlagen Anlagen Übersicht Einleitung Die nachfolgend aufgeführten Anlagen sind Bestandteil der Betriebsanleitung Der Teil „Anlagen“ enthält folgende Dokumente: Inhalt Thema Anlage Nr. Dokumentation des Herstellers Microcontroller CE - Konformitätserklärung Datenblätter Drittlieferanten © 2008 Pohltechnic.com GbR www.pohltechnic.com |...
