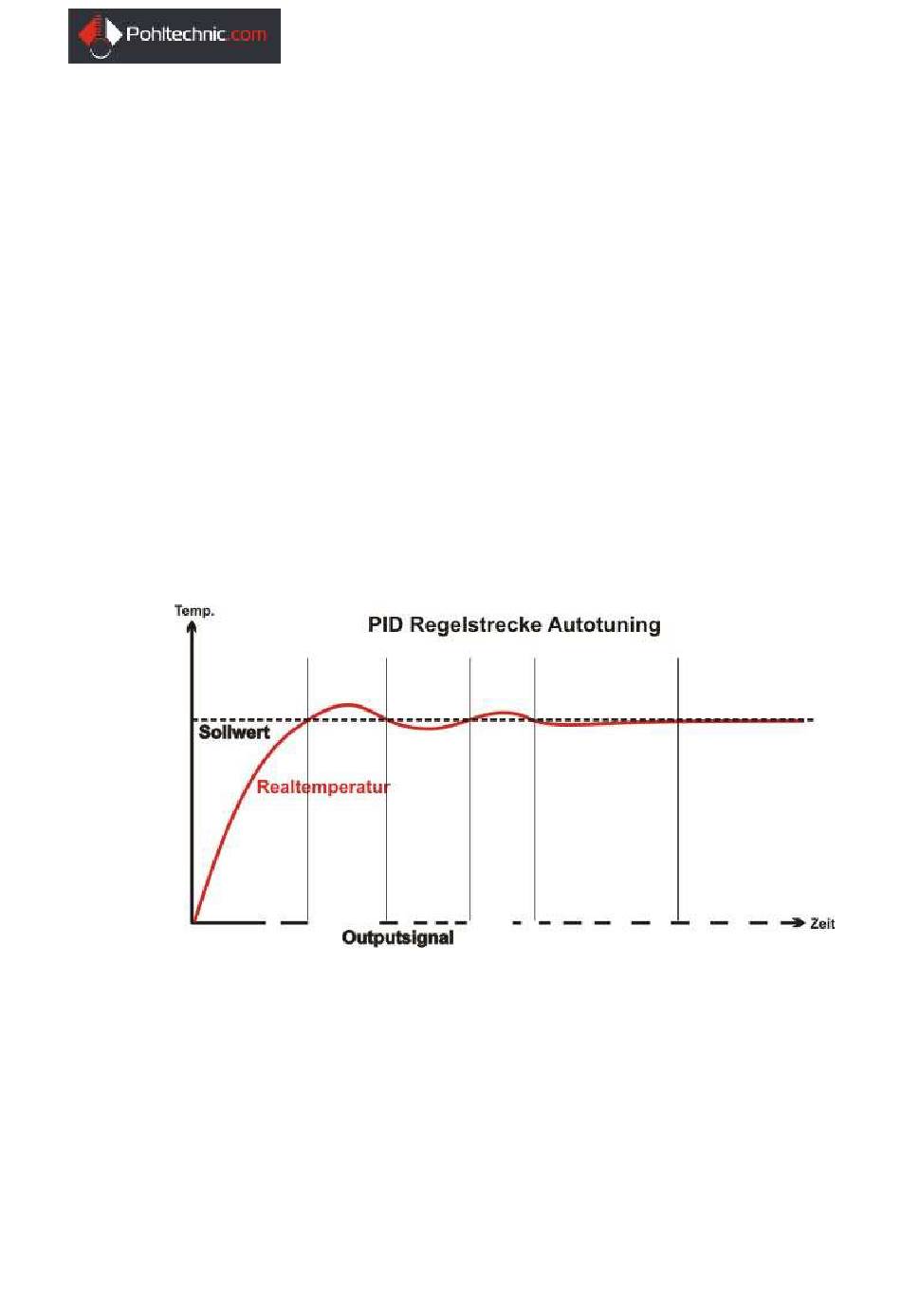

- Seite 1 Temperaturregler RT3-12 Programmierbar als PID- Regler Modellvarianten mit Regeleinheit. XMT7100 oder XMT612 Beispiel einer PID Kurve © 2008...
-
Seite 2: Übersicht
Betriebsanleitung RT3-12 ..................Allgemeines Betriebsanleitung RT3-12 Übersicht Einleitung Wir beglückwünschen Sie zum Kauf Ihres Temperaturreglers RT3-12. Das vorliegende Handbuch soll Ihnen helfen, den Betrieb und die Benützung des RT3-12 so effizient und sicher wie möglich durchzuführen. Hinweise zum Der Aufbau des Handbuches folgt der Methodik des Information Mapping ® . -
Seite 3: Impressum
Betriebsanleitung RT3-12 ..................Allgemeines Impressum Produkt Temperaturregler zur temperaturabhängigen Steuerung von elektrischen Verbrau- chern. Markenbezeichnung: A-senco Typenbezeichnung: RT3-12 Baujahr: lt. Typenschild Hersteller Pohltechnic.com GbR Schnaitbergstraße 4 D-73457 Essingen Kontakt Tel. ------ 0049 7365 964942 0 Mobil: 0049 172 7300577 Fax:... -
Seite 4: Inhaltsverzeichnis
Betriebsanleitung RT3-12 ..................Allgemeines Inhaltsverzeichnis Übersicht ........................2 Impressum ........................3 Verwendung der Betriebsanleitung ................5 Übersichtsbilder ......................6 Bestimmungsgemäße Verwendung ................9 Gewährleistung und Haftung ..................10 Sicherheit ..........................11 Übersicht ........................11 Gefahrenanalyse ......................12 Sicherheitshinweise ...................... 13 Transport bis Inbetriebnahme .................... -
Seite 5: Verwendung Der Betriebsanleitung
Betriebsanleitung RT3-12 ..................Allgemeines Verwendung der Betriebsanleitung Stellenwert Die Betriebsanleitung soll dem Verwender, insbesondere dem Bedienpersonal, alle notwendigen Informationen für den bestimmungsgemäßen Gebrauch des Gerätes übermitteln. Insbesondere zu: Verwendungszweck Arbeitsweise Bedienung Wartung Sicherheitsmaßnahmen und Gefahren... -
Seite 6: Übersichtsbilder
Betriebsanleitung RT3-12 ..................Allgemeines Übersichtsbilder Gesamtansicht Gesamtansicht Regler RT3-12 (Abb ähnl.) Beschreibung Benennung Spezifikation Schaltschrank Stahl Pulverbeschichtet Microcontroller zur Tempe- Über Folientastatur programmierbarer raturregelung PID -Temperaturregler. Hauptschalter Hauptschalter mit Not-Aus Funktion (nicht bei allen Modellen vefügbar) Kurzbedienhinweise Kurzanleitung Einschalten und Sollwer- tänderung. - Seite 7 Betriebsanleitung RT3-12 ..................Allgemeines Übersichtsbilder, Fortsetzung Verdrahtungsan- Verdrahtungsansicht Regler RT3-12 (Abb ähnl.) sicht Beschreibung Benennung Spezifikation Anschluss 230V AC Eingang Stromversorgung Regler und Verbraucher an Klemme 1 und 4 Ausgang 230V Phase N Anschluss Verbraucher (Gesamtbelas- tung max. 3600W) an Steckdose außen oder bei Festanschluß...
- Seite 8 Betriebsanleitung RT3-12 ..................Allgemeines Übersichtsbilder, Fortsetzung Verdrahtungsplan © 2011 Pohltechnic.com GbR www.pohltechnic.com |...
-
Seite 9: Bestimmungsgemäße Verwendung
Für den Anschluss ist zu beachten: gungen Der RT3-12 darf nur an vorschriftsmäßig abgesicherter Steckdose (16A) ange- schlossen werden. Die zu steuernde Last ist über eine vorschriftsmäßig abgesi- cherte Steckdose gesichert. Die im Gerät integrierte Feinsicherung dient nur zur internen Absicherung des Regelgerätes. -
Seite 10: Gewährleistung Und Haftung
Betriebsanleitung RT3-12 ..................Allgemeines Gewährleistung und Haftung Allgemein Grundsätzlich gelten für Gewährleistungen: „Allgemeinen Bestimmungen für Lieferung und Maschinen“ des VDMA. AGB`s der Pohltechnic.com GbR Die gesetzl. Bestimmungen Ausschluss von Gewährleistungs- und Haftungsansprüche sind insbesondere ausgeschlossen Haftung bei: ... -
Seite 11: Sicherheit
Betriebsanleitung RT3-12 .................... Sicherheit Sicherheit Übersicht Der Teil „Sicherheit“ enthält Informationen und Anweisungen, deren Kenntnis vor Einleitung Inbetriebnahme der Anlage zwingend notwendig ist. Der Teil „Sicherheit“ enthält folgende Themen: Inhalt Thema Seite Gefahrenanalyse Sicherheitshinweise © 2008 Pohltechnic.com GbR www.pohltechnic.com |... -
Seite 12: Gefahrenanalyse
Betriebsanleitung RT3-12 .................... Sicherheit Gefahrenanalyse Mögliche Die Aufführung der möglichen Gefährdungen entspricht einer sorgfältigen Sicher- Gefährdungen heitsanalyse. Aufgrund der individuellen Benützung des Reglers, beschreibt dies nicht alle möglichen Gefahren. Benennung der Gefahr Erläuterung Eigenmächtige Veränderun- Veränderungen, welche die Funktion des Reglers beeinflussen, dürfen nur von Fachpersonal durchgeführt werden. -
Seite 13: Sicherheitshinweise
Kapazität des Leistungsschütz gerätetechnisch bei dieser Bauart nicht mehr zugelassen. Bitte beachten Sie in der Geräteausführung RT3-12, dass dieses Gerät für eine Schaltung von Lasten bis 2000 Watt bei einer Einschaltdauer (ED) von 100% ausgelegt ist. - Seite 14 Betriebsanleitung RT3-12 .................... Sicherheit Bedienung Beachten Sie bei der Bedienung: Betreiben Sie keine elektrischen Geräte im Wasser oder mit nassem Körper Machen Sie sich vor der Benützung mit der Betriebsanleitung vertraut und hal- ten Sie Diese zur Benützung jederzeit bereit.
-
Seite 15: Transport Bis Inbetriebnahme
Betriebsanleitung RT3-12 ............. Transport bis Inbetriebnahme Transport bis Inbetriebnahme Übersicht Einleitung Dieser Teil enthält Informationen die Sie vor dem Betrieb des RT3-12 wissen müssen. Der Teil „Transport bis Inbetriebnahme“ enthält folgende Themen: Inhalt Thema Seite Montage Inbetriebnahme © 2008 Pohltechnic.com GbR... -
Seite 16: Montage
Betriebsanleitung RT3-12 ............. Transport bis Inbetriebnahme Montage Allgemeines Eine Befestigung des Reglers ist funktionell nicht zwingend notwendig, kann je- doch je nach Einsatzort aufgrund gesetzlicher Bestimmung vorgeschrieben sein. Der gewählte Montageort muss den Anforderungen an die Schutzart IP44 entspre- chen! Wandbefestigung Der Regler kann mittels vorgestanzter Löcher auf der Rückseite des Gehäuses... -
Seite 17: Inbetriebnahme
Betriebsanleitung RT3-12 ............. Transport bis Inbetriebnahme Inbetriebnahme Anschließen des Gehen Sie folgendermaßen vor: Reglers Schritt Vorgehen Entnehmen Sie das Gerät aus der Verpackung und prüfen Sie es auf äußerliche Be- schädigung Überprüfen Sie anhand der technischen Spezifikation des Reglers und des zu steuern- den Verbrauchers, ob der Verbraucher zur Steuerung mittels des Reglers geeignet ist. -
Seite 18: Betrieb Des Reglers
Betriebsanleitung RT3-12 ................Betrieb des Reglers Betrieb des Reglers Übersicht Einleitung Dieses Kapitel enthält Informationen zum Betrieb des Reglers in den üblichen Anwendungen. Weitergehende Informationen zu den Themen: Benützung als PID – Regler Weitergehende Programmierungsoptionen Informationen zu kompatiblen Fühlertypen... -
Seite 19: Funktionsbeschreibung
Abhängigkeit einer zuvor programmierten Temperatur ein sog. Halbleiterrelais betätigt. Zur Temperaturmessung dient ein Messfühler. Der RT3-12 ist kompatibel zu ge- bräuchlichen Fühlertypen im Messbereich -180° bis +2.300° C. Bei Bestellung des Reglers ist ein gewünschter Fühlertyp auszuwählen, welcher komplett montiert mit dem Regler ausgeliefert wird. -
Seite 20: Umschalten Heiz- Und Kühlbetrieb
Betriebsanleitung RT3-12 ................Betrieb des Reglers Umschalten Heiz- und Kühlbetrieb Heizbetrieb / Von Heizbetrieb wird in der Regeltechnik immer dann gesprochen, wenn ein Ge- Kühlbetrieb rät an einem oberen Temperaturpunkt ausgeschaltet werden soll und nach einer passiven Abkühlphase (stromlos) ab einem unteren Temperaturpunkt wieder ein- geschaltet wird (Betriebsweise einer Heizung) Von Kühlbetrieb wird in der Regeltechnik immer dann gesprochen, wenn ein Ge-... -
Seite 21: Temperatur Einstellen
Betriebsanleitung RT3-12 ................Betrieb des Reglers Temperatur einstellen Temperatur ein- Einstellen der Regeltemperatur. Berücksichtigen Sie, dass der Regler nach kurzer stellen Zeit der Inaktivität automatisch in den Betriebsmodus zurückfällt. Machen Sie sich deshalb bereits vor der Einstellung mit der Betriebsweise vertraut, indem Sie die nachfolgende Schrittanleitung zuvor aufmerksam durchlesen. -
Seite 22: Pid Einstellung Und Autotuning
Besser ist jedoch das Autotuning in einem temperaturunkritischen Bereich möglichst nahe am späteren Sollwert durchzuführen und diesen später anzupas- sen). Der Regler RT3-12 ist nicht für den Betrieb sicherheitsrelevanter Verbraucher zugelassen. Bei Bedarf lassen sich die P.I.D. – Anteile manuell verändern. Dies wird in der Grundeinstellung Bedienungsanleitung des Reglers S. - Seite 23 Betriebsanleitung RT3-12 ................Betrieb des Reglers Lesen Sie in der Betriebsanleitung des Mikrocontrollers Kap. 4.2.3 „PID Parame- Manuelle Einstel- ter Leitfaden“ aufgeführten Informationen sorgfältig durch, falls Ihnen grund- lung sätzliche Informationen über P.I.D. – Regelungen hilfreich sind. Die Einstellungen erfolgen gem. Bedienungsanleitung des Mikrocontrollers Kap.
- Seite 24 Nehmen Sie sich die Herstellerdokumentation des Reglers zur Hand und schlagen Sie auf Seite 5 das Kapitel „Funktion automatische Selbstjustierung (Au- totuning“ auf. Der Regler RT3-12 ist nicht für den Betrieb sicherheitsrelevanter Verbraucher zugelassen. Bei Bedarf lassen sich die P.I.D. – Anteile manuell verändern. Diese können ma- Grundeinstellung nuell gem.
-
Seite 25: Temperatur Kalibrieren
Thermometer) die Fehlerwerte durch Kompensierung ausgeglichen werden. Die Kompensierung sollte in einem Temperaturbereich erfolgen, welcher so nah wie möglich am gewünschten Sollwert liegt. Der Regler RT3-12 ist nicht für eine Temperatureichung zugelas- sen. Die Kalibrierung dient ausschließlich einer Annäherung an den tatsächlichen Temperaturwert. -
Seite 26: Laufender Betrieb
Betriebsanleitung RT3-12 ................Betrieb des Reglers Laufender Betrieb Allgemein: Der Regler RT3-12 bedarf nach einmaliger Einstellung und Inbetriebnahme keiner laufenden Bedienung. Änderung der Änderungen an der Regeltemperatur können bei laufendem Betrieb über die Foli- Regeltemperatur entastatur des Reglers durchgeführt werden. -
Seite 27: Wartung / Pflege
Betriebsanleitung RT3-12 ................Betrieb des Reglers Wartung / Pflege Allgemein Die regelmäßige Wartung des Reglers beschränkt sich auf die allgemein üblichen Anforderungen an Sauberkeit und Pflege der Bauteile. Schaltintervalle Die Lebensdauer von Halbleiterschützen ist abhängig von den zu schaltenden Verbrauchern. Verschiedene Verbraucher und einige induktive Lasten können nicht geeignet sein für die Schaltung mit sog. -
Seite 28: Stilllegung / Entsorgung
Betriebsanleitung RT3-12 ................Betrieb des Reglers Stilllegung / Entsorgung Stilllegung Wird das Gerät über einen Zeitraum von mehreren Monaten nicht benützt, sind folgende Maßnahmen zur Konservierung zu beachten. Staubdicht in trockenem Zustand verpacken Luftfeuchtigkeit < 70% Lagertemperatur zw. 0°C und 50° C ... -
Seite 29: Technische Daten
Betriebsanleitung RT3-12 ................Betrieb des Reglers Technische Daten Hinweis Die technischen Daten des Microcontrollers finden Sie in der Dokumentation des Herstellers im Anhang dieser Betriebsanleitung. Baujahr lt. Typenschild. Spannungsver- 230V~ 50 HZ über Schuko Steckdose mittels Stecker CEE7/4 Typ E bzw. Kombi- sorgung nationsstecker Typ F CEE7/7. -
Seite 30: Zubehör / Ersatzteile
Lastschütz zum Einbau in Hutschiene. Bauteilbezeichnung des Herstellers Bitte prüfen Sie vor Bestellung die Kennzeichnung des siehe Anlage zu ersetzenden Schütz, da der RT3-12 je nach Verwen- dungsangabe mit unterschiedlichen Schalteinheiten ausgestattet ist. Übermitteln Sie uns die Daten über das Kontaktformular in unserem Webshop. -
Seite 31: Anlagen
Betriebsanleitung RT3-12 ....................Anlagen Anlagen Übersicht Einleitung Die nachfolgend aufgeführten Anlagen sind Bestandteil der Betriebsanleitung Der Teil „Anlagen“ enthält folgende Dokumente: Inhalt Thema Anlage Nr. Dokumentation des Herstellers Microcontroller CE - Konformitätserklärung Datenblätter Drittlieferanten © 2008 Pohltechnic.com GbR www.pohltechnic.com |...
