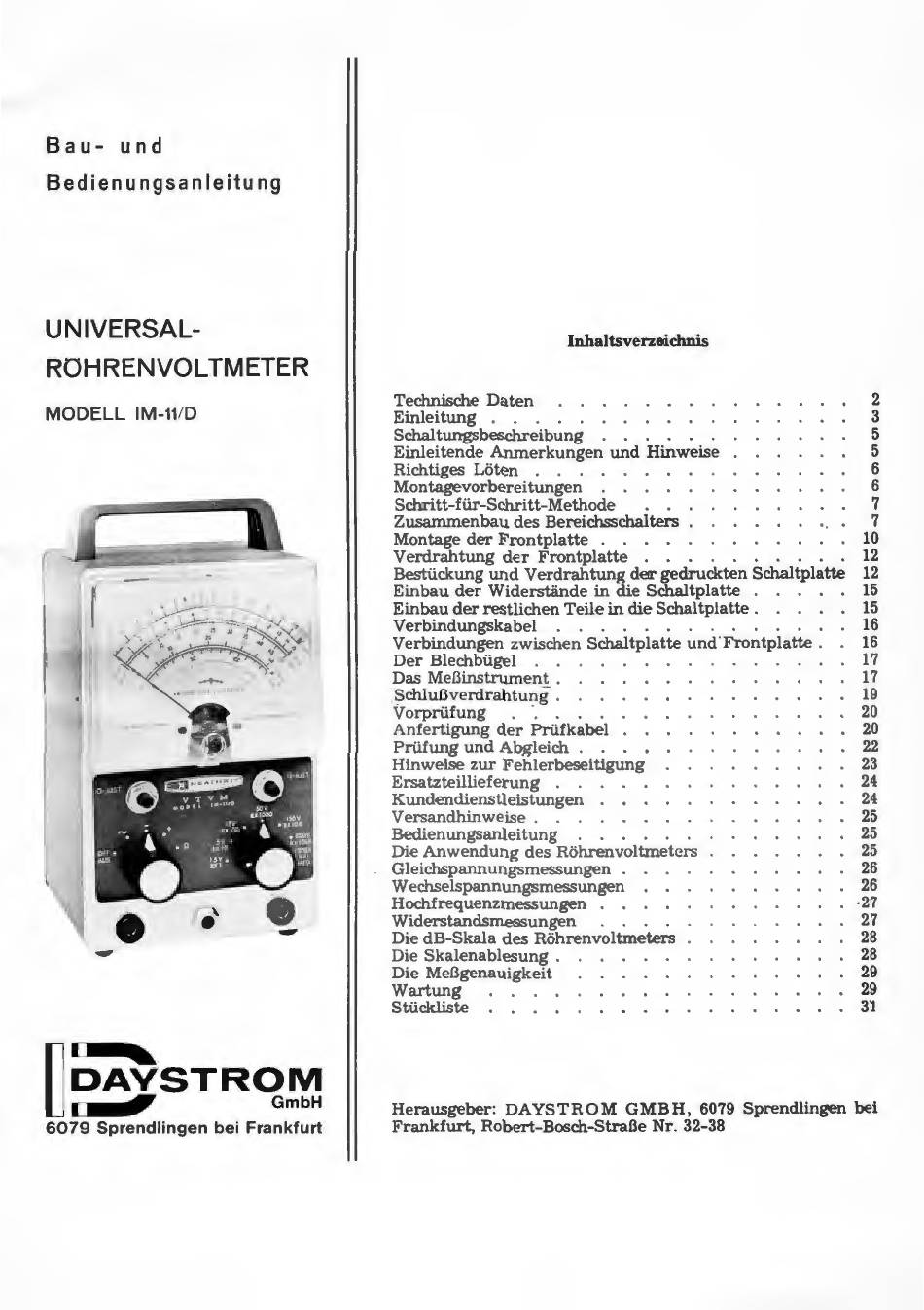

Inhaltsverzeichnis - Daystrom HEATHKIT IM-11/D Bau- Und Bedienungsanleitung

Bau- und
Bedien u ngsa n leitu ng
UNIVERSAL-
ROHRENVOL TMETER
MODELL IM-11/D
-
ll ~A*STROM
IJ
1
#'
GmbH
6079 Sprendlingen bei Frankfurt
Inhaltsverzeichnis
Technische Daten . . . . . . . . 2
Einleitung . . . . . . . . . . . 3
Schaltungsbeschreibung . . . . . . 5
Einleitende Arunerkungen und Hinweise 5
Richtiges Löten . . . . . . . 6
Montagevorber eitungen . . . . 6
Schritt-für-Schritt-Methode 7
Zusammenbau des Bereichsschalters 7
Montage der Frontplatte . . . . 10
Verdrahtung der Frontplatte . . . . . . 12
Bestückung und Verdrahtung der gedruckten Schaltplatte 12
Einbau der Widerstände in die Schaltplatte . . . . 15
Einbau der restlichen Teile in die Schaltplatte . . . . 15
Verbindungskabel . . . . . . . . . . . . . 16
Verbindungen zwischen Schaltplatte und.Frontplatte . 16
De r Blechbügel . . 17
Das Meßinstrument . . . 17
Schlußverdrahtung . . . 19
Vorprüfung . . . . . 20
Anfertigung d e r Prüfkabel 20
Prüfung und Abgleich . . 22
Hinweise zur Fehlerb eseitigung 23
Ersatzteilliefe rung . . 24
Kundendienstleistungen . . . 24
Versandhinwe ise . . . . . . 25
Bedienungsanleitung . . . . 25
Die Anwendung d es Röhrenvoltmeters 25
Gleichspannungsmessungen . 26
Wechselspannungsmessunge n . . 26
Hochfrequenzmessungen . . . . ·27
Widerstandsmessungen . . . . 27
Die dB-Skala des Röhrenvoltmeters 28
Die Skalenablesung . 28
Die Meßgenauigkeit 29
Wartung 29
Stückliste . . . . 3'1
H e rausgeber: DAYSTROM GMBH , 6079 Sprendlingen bei
Frankfurt, Robert-Bosch-Straße Nr. 32-38
