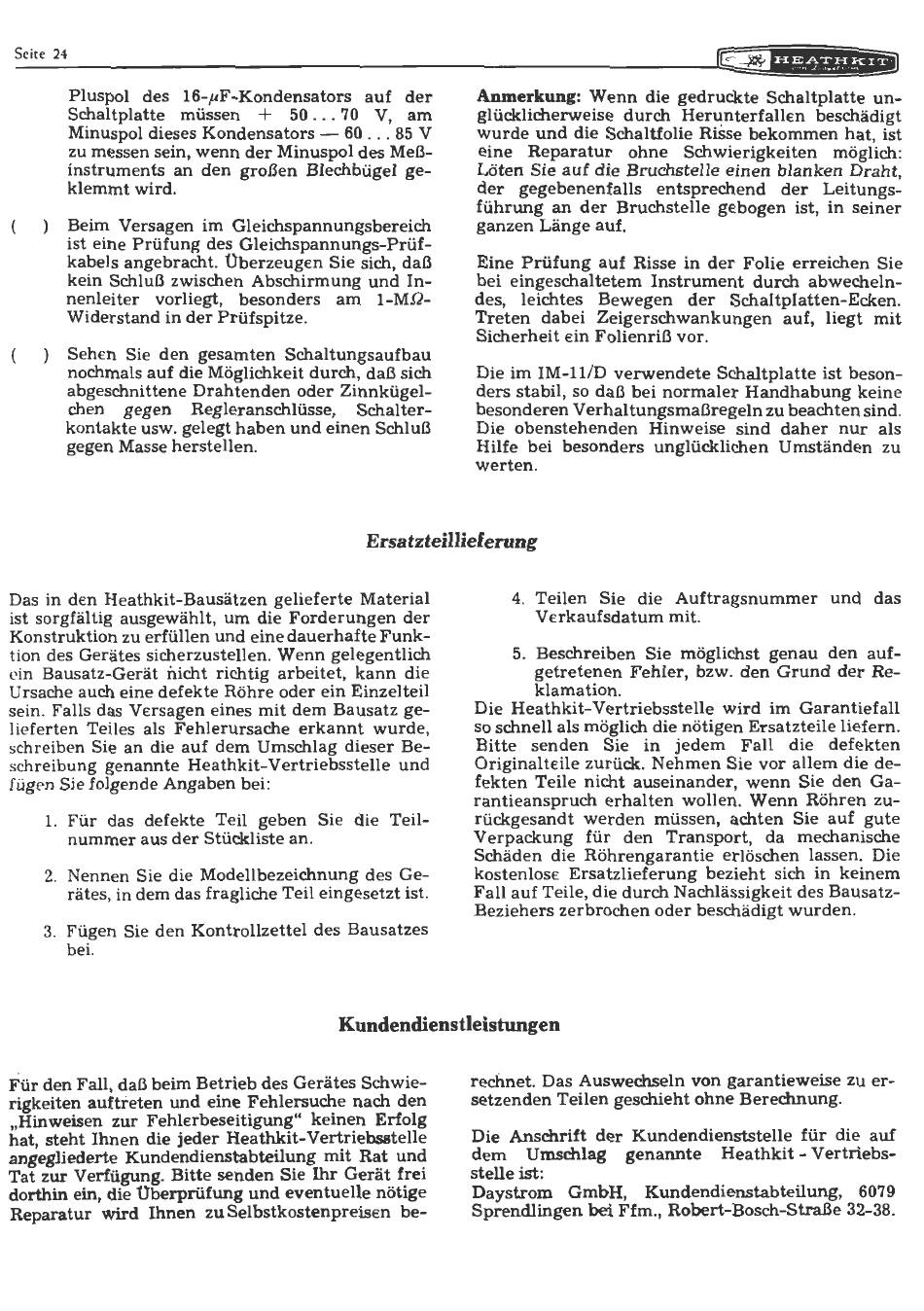

24
Pluspol des 16-µF-Kondensators auf der
Schaltplatte müssen
+
50
.
..
70 V, am
Minuspol dieses Kondensators -
60
...
85 V
zu
messen
sein,
wenn der Minuspol des Meß-
instruments an den großen Blechbügel ge-
klemmt
wird.
Beim Versagen im Gleichspannungsbereich
ist
eine
Prüfung des Gleichspannungs-Prüf-
kabels
angebracht.
Überzeugen Sie sich, daß
kein Schluß zwischen Abschirmung und In-
nenleiter
vorliegt,
besonders am 1-MQ-
Widerstand in der Prüfspitze.
Sehen
Sie
den gesamten Schaltungsaufbau
nochmals auf die Möglichkeit durch, daß sich
abgeschnittene Drahtenden oder Zinnkügel-
chen
gegen
Regleranschlüsse,
Sehalter-
kontakte
usw. gelegt haben und
einen
Schluß
gegen
Masse
herstellen.
Anmerkung: Wenn die gedruckte Schaltplatte un-
glücklicherweise durch Herunterfallen beschädigt
wurde und die Schaltfolie Risse bekommen
hat,
ist
eine Reparatur ohne Schwierigkeiten möglich:
Löten Sie auf die Bruchstelle einen blanken Draht,
der gegebenenfalls entsprechend der
Leitungs-
führung an der Bruchstelle gebogen ist, in seiner
ganzen Länge auf.
Eine Prüfung auf Risse in der Folie erreichen Sie
bei
eingeschaltetem
Instrument durch abwecheln-
des, leichtes Bewegen der
Schaltplatten-Ecken.
Treten dabei Zeigerschwankungen auf, liegt mit
Sicherheit
ein
Folienriß
vor.
Die im IM-11/D verwendete Schaltplatte ist beson-
ders
stabil,
so daß bei normaler Handhabung
keine
besonderen Verhaltungsmaßregeln zu beachten
sind.
Die obenstehenden Hinweise sind daher nur
als
Hilfe bei besonders unglücklichen Umständen
zu
werten.
Ersatzteillieferung
Das
in den
Heathkit-Bausätzen
gelieferte Material
ist sorgfältig
ausgewählt,
um die Forderungen der
Konstruktion zu erfüllen
und
eine
dauerhafte Funk-
tion des Gerätes
sicherzustellen.
W enn
gelegentlich
ei
n Bausatz-Gerät
nicht richtig
arbeitet,
kann
die
Ursache auch eine
defekte Röhre oder
ein
Einzelteil
sein
.
Falls
das Versagen
eines
mit dem Bausatz ge-
lieferten Teiles
als
Fehlerursache
erkannt
wurde,
schreiben
Sie
an
die auf dem Umschlag dieser Be-
schreibung
genannte
H eathkit-Vertriebsstelle und
fügen Sie
folgende
Angaben bei
:
l.
Für
das defekte
Teil
geben
Sie die
Teil-
nummer
aus
der Stückliste an.
2.
Nennen
Sie
die
Modellbezeichnung des Ge-
rätes,
in dem das fragliche Teil eingesetzt ist.
3.
Fügen Sie
den Kontrollzettel des
Bausatzes
bei.
4.
Teilen
Sie die
Auftragsnummer
und das
Verkaufsdatum
mit.
5.
Beschreiben Sie möglichst genau den auf-
getretenen
Fehler,
bzw.
den Grund der Re-
klamation.
Die Heathkit-Vertriebsstelle wird im Garantiefall
so schnell als
möglich die nötigen
Ersatzte ile
liefern.
Bitte
senden
Sie in jedem
Fall
di
e
d efekten
Originalteile
zurück.
Nehmen Sie vor
allem
die
de-
fekten Teile nicht
auseinander,
wenn Sie den Ga-
rantieanspruch erhalten
wollen.
Wenn Röhren
zu-
rückgesandt
werden
müssen,
achten Sie
auf gute
Verpackung für d en Transport, da
mechanische
Schäden
die Röhrengarantie
erlöschen
lassen.
Die
kostenlose
Ersatzlieferung b ezieht sich
in
k
einem
Fall
auf
Teile, die
durch
Nachlässigkeit des
Bausatz-
Bezieh ers
zerbrochen
oder
b eschädigt
wurden.
Kundendienstleistungen
Für den Fall, daß beim Betrieb des Gerätes Schwie-
rigkeiten auftreten und eine Fehlersuche nach den
„Hinweisen zur Fehlerbeseitigung" keinen Erfolg
hat, steht Ihnen die jeder Heathkit-Vertriebsstelle
angegliederte Kundendienstabteilung mit Rat und
Tat zur Verfügung. Bitte senden Sie Ihr Gerät frei
dorthin ein, die Überprüfung und eventuelle nötige
Reparatur wird Ihnen zuSelbstkostenpreisen be-
rechnet. Das Auswechseln von garantieweise zu er-
setzenden Teilen geschieht ohne Berechnung.
Die Anschrüt der Kundendienststelle für die auf
dem
Umschlag
genannte
Heathkit - Vertriebs-
stelle
ist:
Daystrom
GmbH,
Kundendienstabteilung,
6079
Sprendlingen bei Ffm., Robert-Bosch-Straße
32-38.
