IHMifUif•I

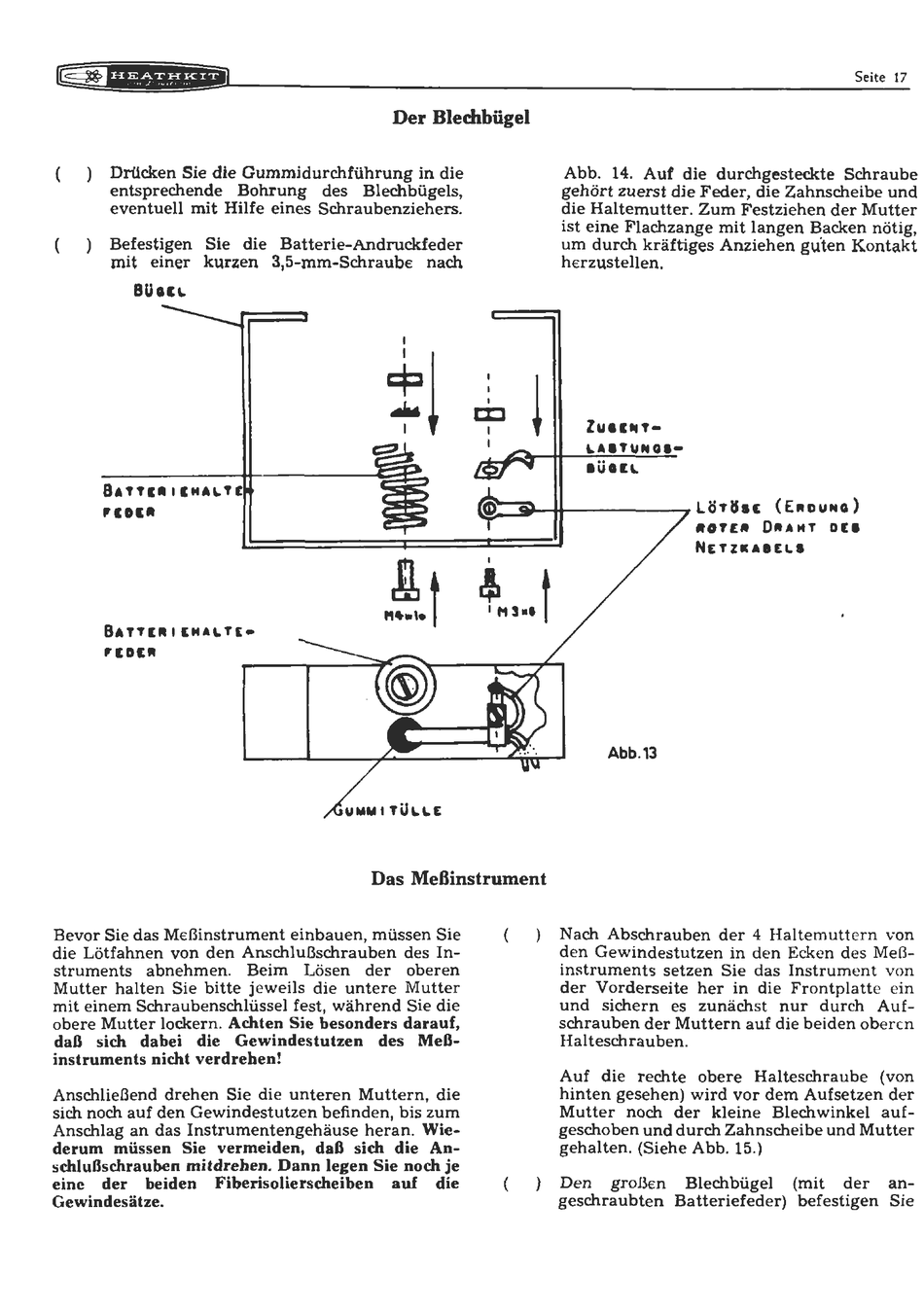

Der Blechbügel
Drücken
Sie
die
Gummidurchführung in die
entsprechende Bohrung des
Blechbügels,
eventuell
mit
Hilfe
eines Schraubenziehers.
Befestigen Sie
die
Batterie-Andruckfeder
m
it
einer
kurzen
3,5-mm-Schraube
nach
BUou
1
t!
'
cc
Seite 17
Abb.
14. Auf
die durchgesteckte Schraube
gehört zuerst
die
Feder,
die
Zahnscheibe
und
die
Haltemutter.
Zum Festziehen
der Mutter
ist eine Flachzange
mit langen
Backen nötig,
um
durch
kräftiges
Anzieh en
gu"
t en
Kont
akt
herzustellen.
Zu•1•n-
LA•TuNo•-
IÜOIL
BaTT11111HALTt
'10111
l.:..._.!iliJ--l+-~~~~--"7
LÖTÖSE
(ERDUNG)
BATTlllllHAl.T[•
'10111
.~.t
UlollollTÜLLE
Das
Meßinstrument
Bevor Sie
das Meßinstrument
einbauen,
müssen
Sie
die
Lötfahnen von
den Anschlußschrauben
des In-
struments
abnehmen.
Beim
Lösen der
oberen
Mutter halten Sie
bitte
jeweils die
untere
Mutter
mit
einem
Schraubenschlüssel
fest,
während Sie die
obere Mutter lockern. Achten Sie
besonders
darauf,
daß
sich
dabei
die
Gewindestutzen
des
Meß-
instruments
nicht
verdrehen!
Anschließend
drehen Sie
die
unteren
Muttern,
die
sich noch auf
den Gewindestutzen
befinden, bis zum
Anschlag
an das Instrumentengehäuse heran. Wie-
derum müssen
Sie vermeiden,
daß
sich die
An-
schlußschrauben
mitdrehen.
Dann
legen
Sie noch je
eine der
beiden
Fiberisolierscheiben
auf die
Gewindesätze.
Abb.13
llOTEll OllAHT DE•
NtTZltAIELS
Nach Abschrauben der
4
Haltemuttern
von
den Gewindestutzen in
den
Ecken
des Meß-
instruments setzen Sie das
Instrument von
der Vorderseite
her
in
die Frontplatte
ein
und
sichern
es
zunächst
nur durch
Auf-
schrauben
der Muttern
auf
die beiden oberen
Halteschrauben.
Auf die rechte obere Halteschraube
(von
hinten gesehen) wird vor
dem
Aufsetzen der
Mutter noch
der
kleine Blechwinkel
auf-
geschoben
und durch
Zahnscheibe und Mutter
gehalten.
(Siehe
Abb.
15.)
Den
großen
Blechbügel
(mit
der
an-
geschraubten Batteriefeder) befestigen Sie
