IG§
ff
'Miijiifll
Steckerbuchse
rot
P 1 a
_
__.~"•
p 2
_ _
__...„.
P1
Gleichspann u ngs-
messbuchse
Richten Sie die beiden
Schalter
vor
dem
Verdrahten so aus, wie es
die
Abbildung zeigt.
Dann
befestigen Sie
die
Sehalterknöpfe
so, daß
die
Markierungen auf den
Knöpfen
den
entsprechenden Mar-
kierungen auf
d
er
Frontplatt gegen-
überstehen.
Die
Mader1
schrauben
der
Knöpfe
sollen auf
dem
abgeflachten
Teil
der
Achsen
angreifen.
Nach
ein
er
endgültigen
Justierung
kann die
Sehaltermutter
fest angezo-
gen
werden.
Seite 11
Nullpunktregler für Ohmbereich (0)
M
1 Pol -lnstr.
Z-3-2-1
M
2-
Pol -
lnstr.
Steckerbuchse
schwarz
Wahlschalter
S
Nullpunktregler
für
Gleich-
und Wechselspannung (Z)

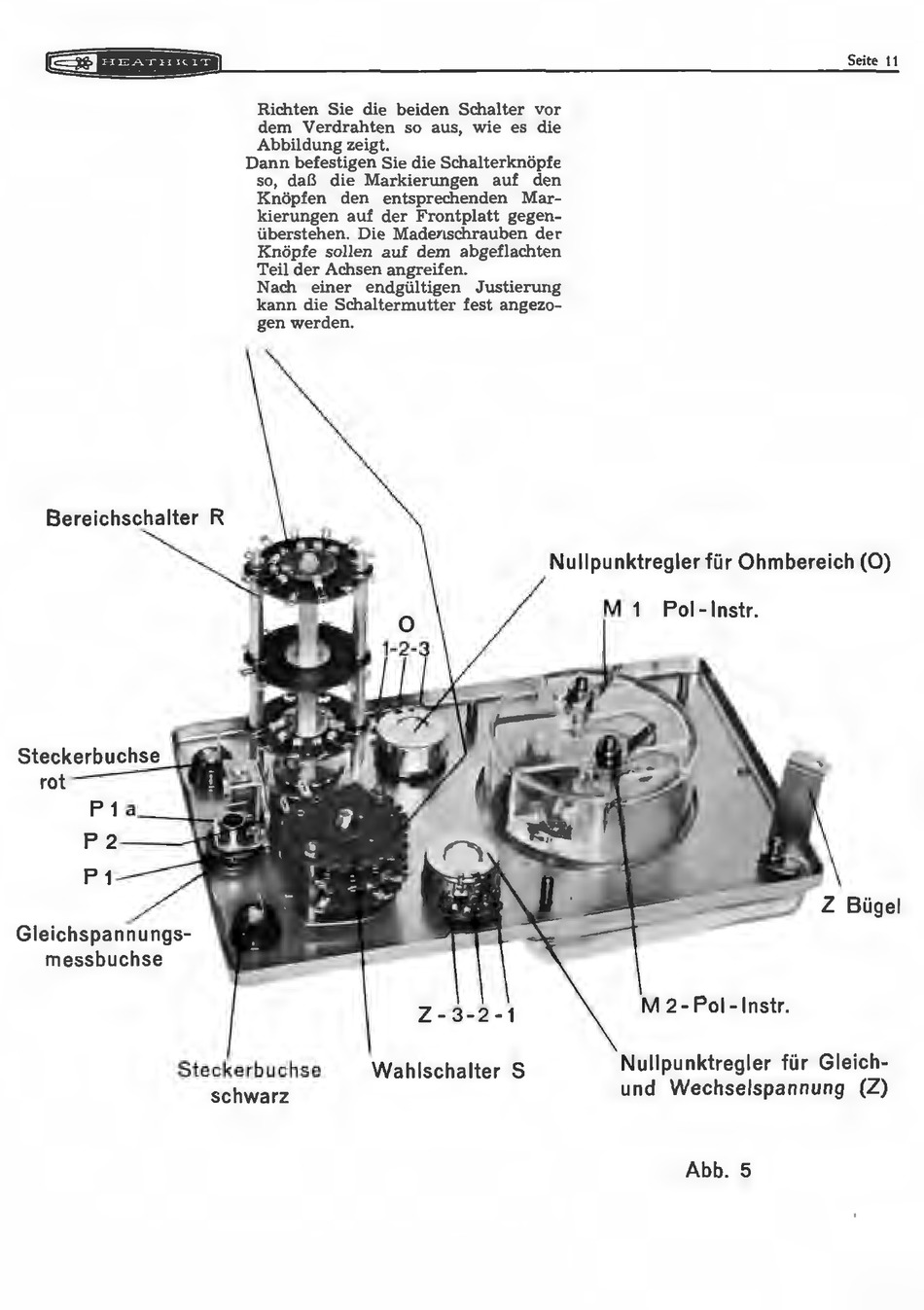

Abb.
5
