• modèle QN 3,5 DN25 : 0,6 à 116 l/min
(débit nominal 3,5 m /h soit 58 l/min)
3
• modèle QN 6 DN25 : 1 à 200 l/min
(débit nominal 6 m /h soit 100 l/min)
3

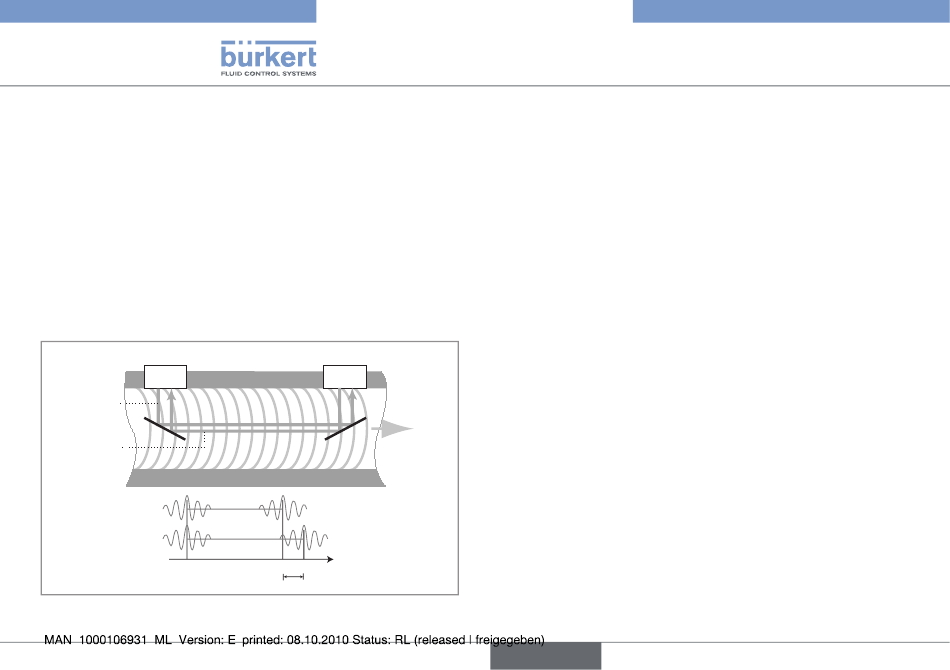

5.2.2. é lément et principe de mesure
Le débitmètre 8081 utilise la méthode de temps de transit. Celle-ci
consiste à mesurer les temps de propagation d'ondes ultrasonores
de l'émetteur 1 vers le récepteur 2 et de l'émetteur 2 vers le récep-
teur 1 puis de comparer les 2 valeurs. La différence de temps de
transit ainsi calculée est directement proportionnelle à la vitesse du
fluide.
Emetteur-récepteur
1
Onde ultra-
sonore 1
Onde ultra-
sonore 2
t
0
10
All manuals and user guides at all-guides.com
Emetteur-récepteur
2
Sens de
circulation
du fluide
t t
1 2
∆t
Type 8081
Description
Le module électronique délivre ensuite un signal impulsionnel pro-
portionnel au volume ou un signal normalisé 4-20mA, proportionnel
au débit ou à la température.
5.3. description de l'étiquette
1.
Grandeur mesurée, type de débitmètre
2.
Tension d'alimentation
3.
Principe de mesure
4.
Diamètre nominal
5.
Sortie
6.
Raccordement process
7.
Plage de débit
8.
Code fabricant
9.
Numéro de série
10.
Référence de commande
11.
Matériaux corps, joint
