L'alimentation doit être filtrée et régulée.
→
Assurer l'équipotentialité de l'installation (alimentation - 8081) :
→
Raccorder les différentes terres de l'installation les unes aux
autres afin de supprimer les différences de potentiel pouvant
se créer entre deux terres.
→
Relier correctement le blindage du câble à la terre.
Raccorder la borne négative de l'alimentation à la terre pour
supprimer les effets des courants de mode commun. Si cette
liaison n'est pas réalisable directement, un condensateur de
100 nF/50 V peut être branché entre la borne négative de
l'alimentation et la terre.
+
-
12-36VDC
(**) (*)
20
All manuals and user guides at all-guides.com
(*) Si une mise à la terre
directe est impossible,
brancher un condensa-
teur de 100 nF/50 V en-
tre la borne négative de
l'alimentation et la terre.
(**) Si votre câble est
blindé.
Type 8081
Installationetcâblage

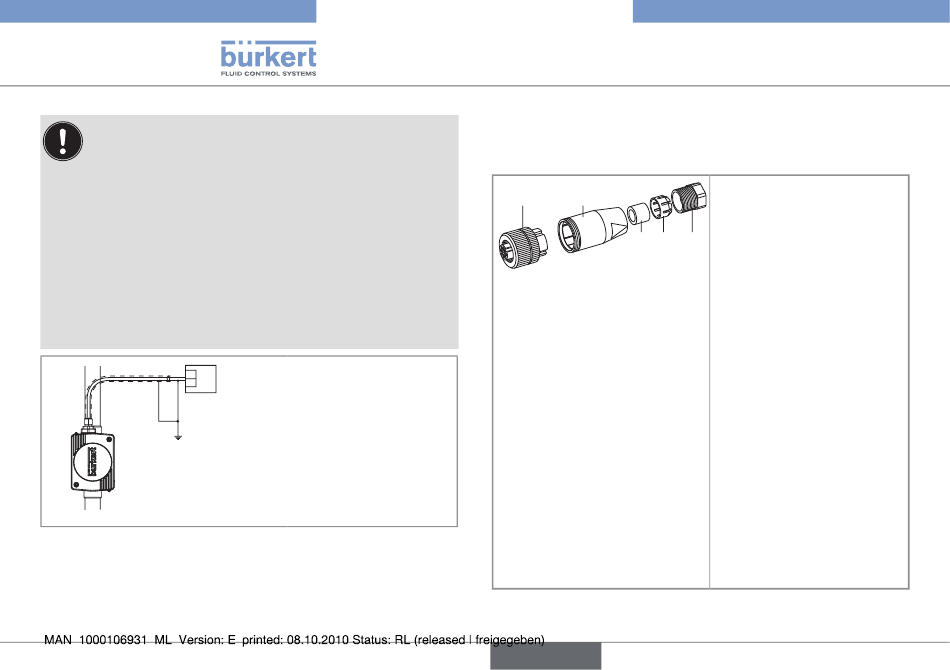

8.3.1. Assembler le connecteur femelle
m12 (référence de commande
438680)
1 2
3 4
français
→
Dévisser complètement le
bornier [1]
→
Séparer le corps [2].
5
→
Dévisser l'écrou de serrage
[5].
→
Passer les câbles dans
l'écrou de serrage [5],
puis dans l'anneau de
serrage [4] et la rondelle
d'étanchéité [3], et enfin
dans le corps [2].
→
Câbler le bornier [1] (voir
8.3.2, 8.3.3, 8.3.4 ou
8.3.5)
→
Visser le bornier [1] sur le
corps [2].
→
Insérer la rondelle
d'étanchéité [3] et l'anneau
de serrage [4] dans le
corps [2].
→
Visser l'écrou de serrage
[5].
