WarnunG!
Verletzungsgefahr bei unsachgemäßer installation!
• Fluidische und elektrische Installationen dürfen nur durch autori-
siertes Fachpersonal und mit geeignetem Werkzeug durchgeführt
werden!
• Es ist ratsam, Sicherheitsvorrichtungen für die Stromversorgung
zu installieren: richtig dimensionierte Sicherung und/oder Über-
lastschalter.
• Nur Kabel mit einer für Ihren Prozess ausreichenden Temperatur-
beständigkeit verwenden.
• Bei normalen Betriebsbedingungen kann das Messsignal über
ein abgeschirmtes Kabel mit einem Querschnitt von 0,75 mm
übertragen werden.
Verletzungsgefahr durch ungewolltes einschalten der anlage
und unkontrollierten wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Installation einen kontrollierten Wiederanlauf gewähr-
leisten.
8.2. installation auf rohrleitung
Gefahr!
Verletzungsgefahr durch hohen Druck in der anlage!
• Vor dem Lösen von Leitungen und Fitting den Druck ablassen.
18
All manuals and user guides at all-guides.com

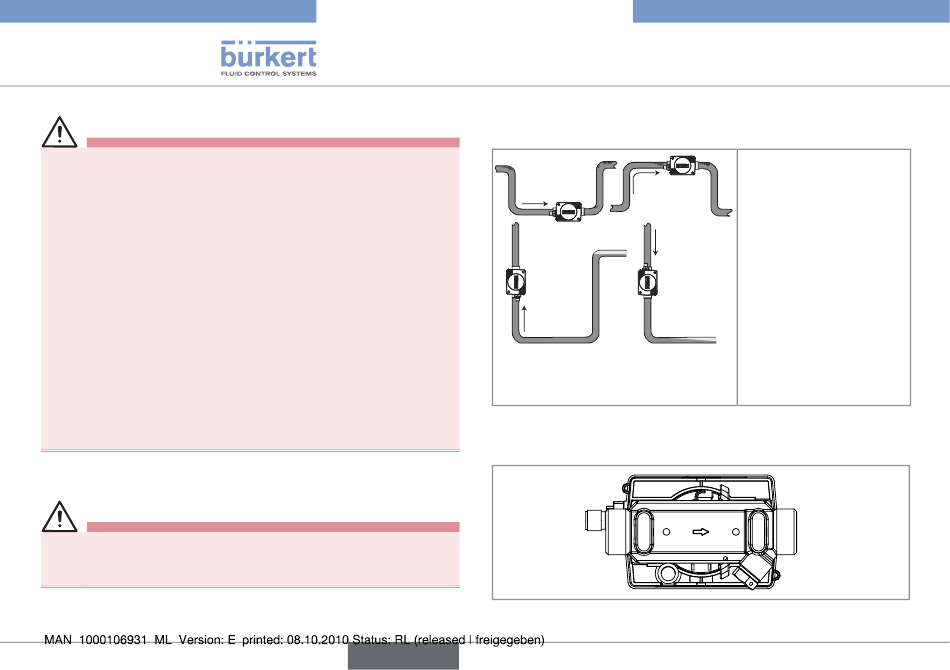

Der Ultraschall-Durchfluss-Transmitter 8081 kann entweder in waa-
gerechte oder senkrechte Rohre montiert werden.
2
→
deutsch
Typ 8081
Installation
Falsch
Richtig
Falsch
Richtig
Beachten sie die fliessrichtung der flüssigkeit in der
rohrleitung. Sie muss in Richtung des unter dem Fitting ge-
zeichneten Pfeils orientiert sein.
Bei waagerechter Ein-
baulage beträgt die max.
Flüssigkeitstemperatur
90 °C.
Die max. Flüssigkeitstem-
peratur verringert sich auf
80 °C, wenn die Elektro-
nik (schwarzes Gehäuse)
nach oben gedreht ist.
Bei senkrechtem Einbau
beträgt die max. Flüssig-
keitstemperatur ebenfalls
80 °C.
