• Verwenden Sie eine gefilterte und geregelte Stromversor-
gung.
→
Stellen Sie die Äquipotentialität der Installation sicher (Strom-
versorgung - 8081)
→
Die verschiedenen Erdungspunkte der Installation aneinander
anschließen, damit die zwischen zwei Erdungspunkten mögli-
cherweise erzeugten Potentialdifferenzen beseitigt werden.
→
Es muss auf vorschriftsmäßige Erdung der Abschirmung des
Kabels geachtet werden. Erden Sie den negativen Anschluss der
Versorgungsquelle, um die Auswirkungen der Gleichtaktströme
zu unterdrücken. Ist eine direkte Erdung unmöglich, schließen Sie
einen 100 nF/50 V-Kondensator zwischen den negativen An-
schluss der Versorgungsspannung und der Erde an.
+
-
12-36VDC
(**) (*)
20
All manuals and user guides at all-guides.com
(*) Ist keine direkte Erdung
möglich, schließen Sie einen
100 nF / 50 V -Kondensator
zwischen dem negativen An-
schluss der Versorgungsquelle
und der Erde an.
(**) Bei Verwendung eines
abgeschirmten Kabels.
deutsch
Typ 8081
Installation

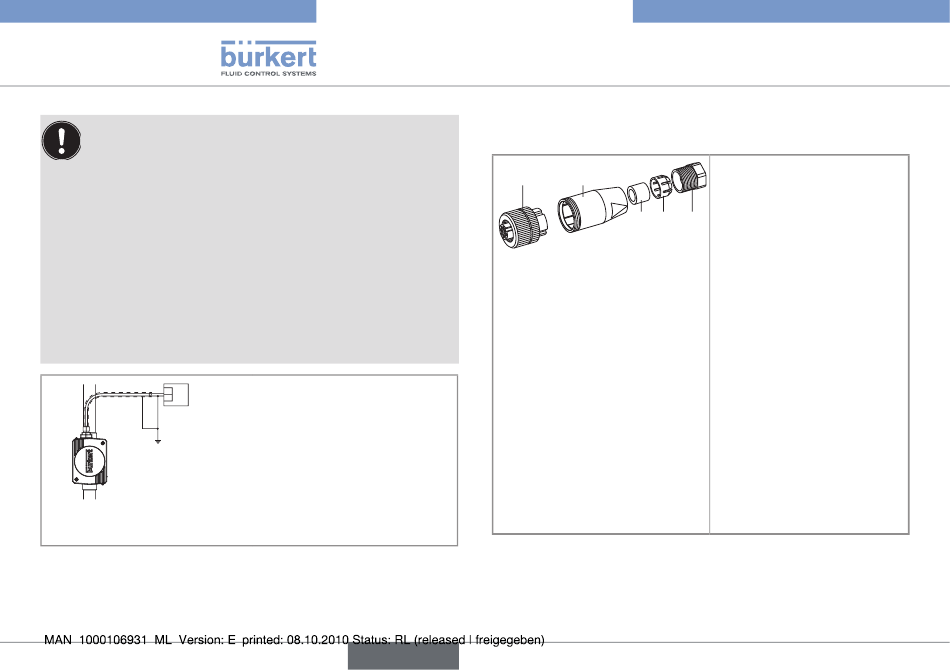

8.3.1. Zusammenstellung der m12-
steckdose (Bestell-nr 438680)
1 2
3 4
→
Klemmleiste [1] aufschrau-
ben
→
Gehäuse [2] entfernen.
5 →
Klemmmutter [5] auf-
schrauben.
→
Kabel durch Klemmmutter
[5] dann durch Klemmring
[4] und durch Dichtungs-
scheibe [3] und schließlich
durch Gehäuse [2] führen.
→
Klemmleiste [1] gemäß
§ 8.3.2, 8.3.3, 8.3.4 oder
8.3.5 verkabeln
→
Klemmleiste [1] an Gehäu-
se [2] schrauben.
→
Dichtungscheibe [3] und
Klemmring [4] in Gehäuse
[2] einfügen.
→
Klemmmutter [5] fest-
schrauben.
