Elektrischer Anschluss
40
‣
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben-
dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig
das Kabelende aus der Klemme ziehen.
7.2.3

Potenzialausgleich sicherstellen

Anforderungen
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Getrenntausführung: Messaufnehmer und Messumformer auf demselben elektrischen
Potenzial
• Betriebsinterne Erdungskonzepte
• Material und Erdung der Rohrleitung
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Doku-
mentation (XA) beachten.
7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

Stromausgang 4-20 mA HART
1

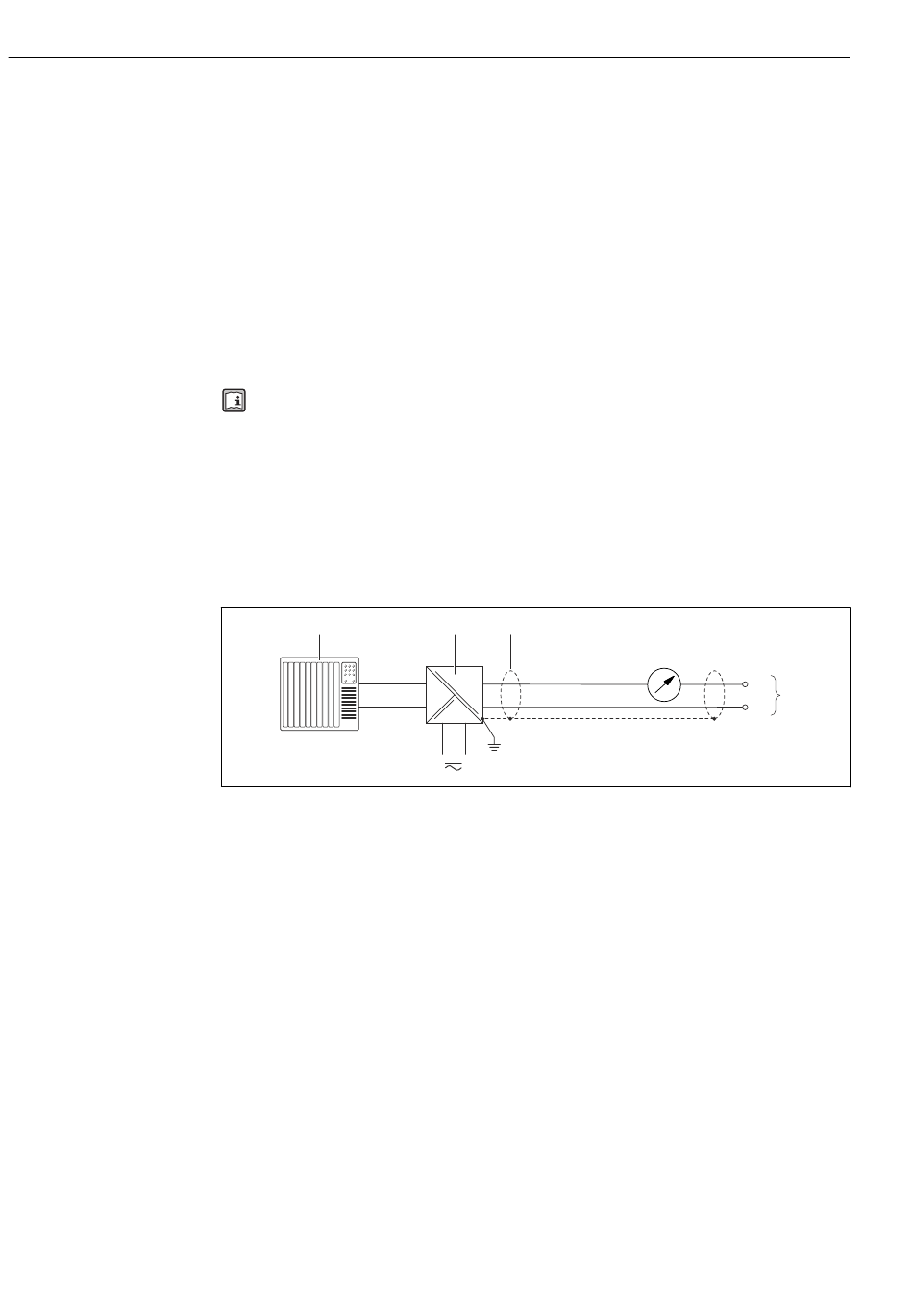

 12 Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung mit integriertem Widerstand für HART-Kommunikation (≥ 250 Ω)
(z.B. RN221N)
Anschluss für HART-Bediengeräte →  187
Maximale Bürde beachten →  33
3 Kabelschirm, Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  33
5 Messumformer
2 3
+
-
Proline Prowirl F 200 HART
4
4...20 mA
+
5
-
Endress+Hauser
A0015511
