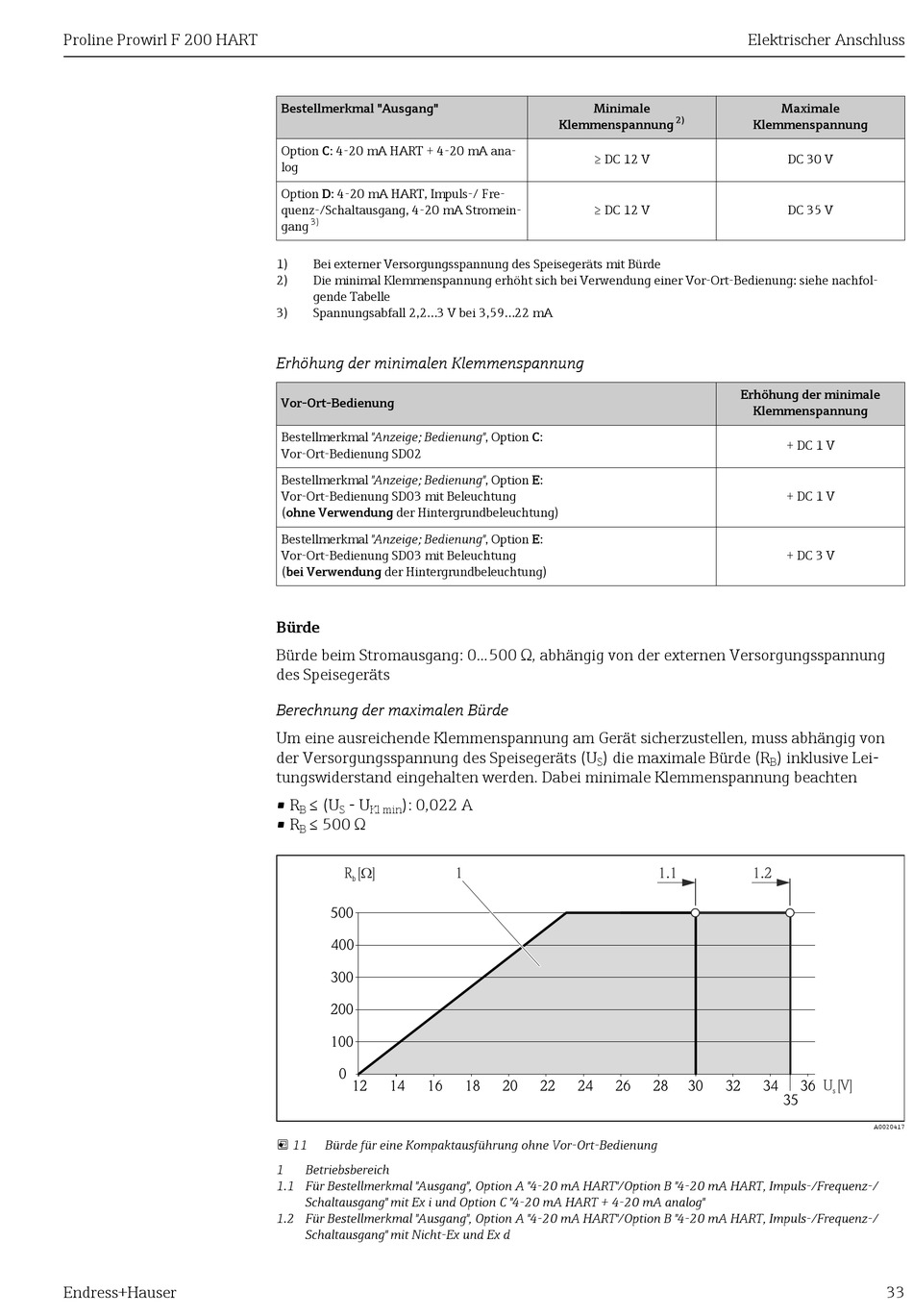

Endress+Hauser Proline Prowirl F 200 Betriebsanleitung Seite 33

Proline Prowirl F 200 HART
Endress+Hauser
Bestellmerkmal "Ausgang"
Option C: 4-20 mA HART + 4-20 mA ana-
log
Option D: 4-20 mA HART, Impuls-/ Fre-
quenz-/Schaltausgang, 4-20 mA Stromein-
3)
gang
1) Bei externer Versorgungsspannung des Speisegeräts mit Bürde
2) Die minimal Klemmenspannung erhöht sich bei Verwendung einer Vor-Ort-Bedienung: siehe nachfol-
gende Tabelle
3) Spannungsabfall 2,2...3 V bei 3,59...22 mA
Erhöhung der minimalen Klemmenspannung
Vor-Ort-Bedienung
Bestellmerkmal "Anzeige; Bedienung", Option C:
Vor-Ort-Bedienung SD02
Bestellmerkmal "Anzeige; Bedienung", Option E:
Vor-Ort-Bedienung SD03 mit Beleuchtung
(ohne Verwendung der Hintergrundbeleuchtung)
Bestellmerkmal "Anzeige; Bedienung", Option E:
Vor-Ort-Bedienung SD03 mit Beleuchtung
(bei Verwendung der Hintergrundbeleuchtung)
Bürde
Bürde beim Stromausgang: 0...500 Ω, abhängig von der externen Versorgungsspannung
des Speisegeräts
Berechnung der maximalen Bürde
Um eine ausreichende Klemmenspannung am Gerät sicherzustellen, muss abhängig von
der Versorgungsspannung des Speisegeräts (U
tungswiderstand eingehalten werden. Dabei minimale Klemmenspannung beachten
• R ≤ (U - U ): 0,022 A
B S Kl min
• R ≤ 500 Ω
B
R [ ]
W
b
500
400
300
200
100
0
12 14 16
 11 Bürde für eine Kompaktausführung ohne Vor-Ort-Bedienung
1 Betriebsbereich
1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Ex i und Option C "4-20 mA HART + 4-20 mA analog"
1.2 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Nicht-Ex und Ex d
Minimale
Klemmenspannung
≥ DC 12 V
≥ DC 12 V
) die maximale Bürde (R
S
1
22 24 26
18 20
Elektrischer Anschluss
Maximale
2)
Klemmenspannung
DC 30 V
DC 35 V
Erhöhung der minimale
Klemmenspannung
+ DC 1 V
+ DC 1 V
+ DC 3 V
) inklusive Lei-
B
1.1 1.2
28 30 32 34 36 U [V]
35
s
A0020417
