Elektrischer Anschluss
32
Messaufnehmer über das Anschlussgehäuse, der Messumformer wird über den Anschluss-
raum der Wandhalterung angeschlossen.
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulassung
des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über
Anschlussklemmen (Anziehdrehmoment Anschlussklemmen: 1,2...1,7 Nm).

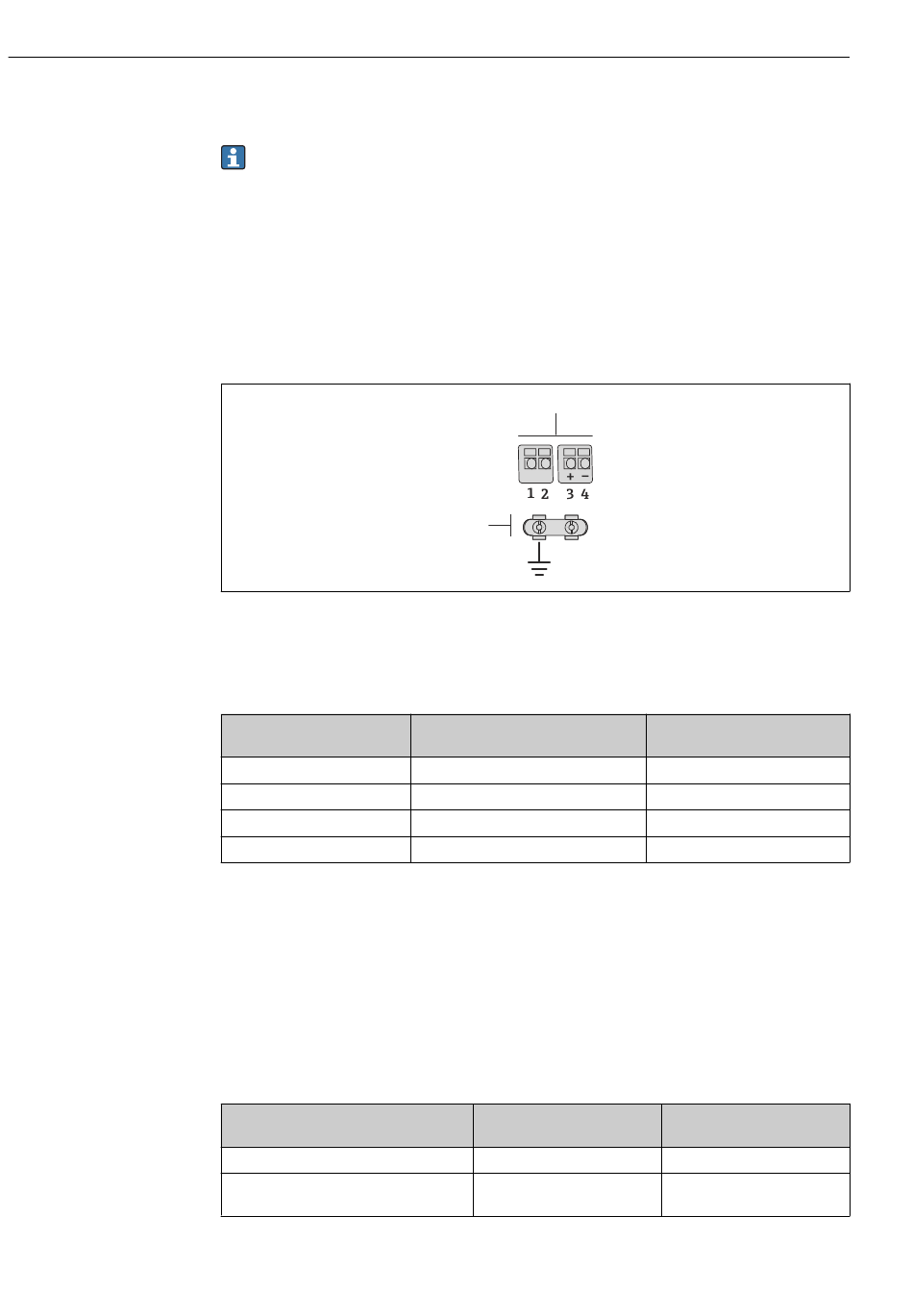

 10 Anschlussklemmen für Anschlussraum im Wandhalter des Messumformers und dem Anschlussgehäuse
des Messaufnehmers
1 Anschlussklemmen für Verbindungskabel
2 Erdung erfolgt über Kabelzugentlastung
Klemmenummer
1
2
3
4
7.1.4 Anforderungen an Speisegerät

Versorgungsspannung

Messumformer
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig.
Die folgenden Werte zur Versorgungsspannung gelten für die verfügbaren Ausgänge:
Versorgungsspannung für eine Kompaktausführung ohne Vor-Ort-Anzeige
Bestellmerkmal "Ausgang"
Option A: 4-20 mA HART
Option B: 4-20 mA HART, Impuls-/ Fre-
quenz-/Schaltausgang
1
2
Belegung
Versorgungsspannung
Erdung
RS485 (+)
RS485 (–)
Minimale
2)
Klemmenspannung
≥ DC 12 V
≥ DC 12 V
Proline Prowirl F 200 HART
A0019335
Kabelfarbe
Verbindungskabel
braun
weiß
gelb
grün
1)
Maximale
Klemmenspannung
DC 35 V
DC 35 V
