3. Messumformer anschließen.
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulassung
des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über
Anschlussklemmen (Anziehdrehmoment Anschlussklemmen: 1,2...1,7 Nm).

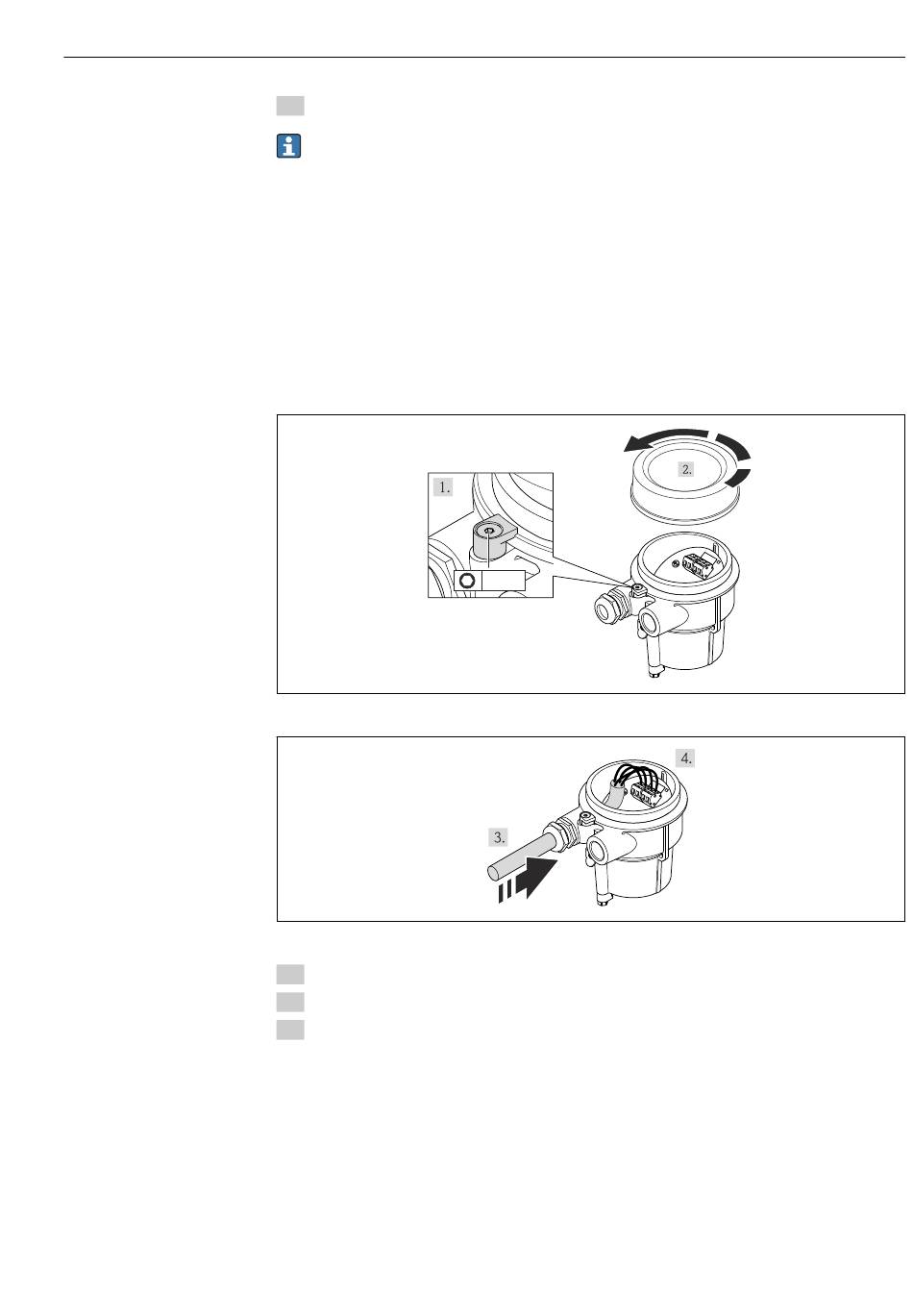

Anschluss Anschlussgehäuse Messaufnehmer
1. Sicherungskralle lösen.
2. Gehäusedeckel abschrauben.
3. Verbindungskabel durch Kabeleinführung in das Anschlussgehäuse einführen (bei
Verbindungskabel ohne M12-Gerätestecker: Das kürzer abisolierte Ende des Verbin-
dungskabels verwenden).
3 mm
Elektrischer Anschluss
A0020410
A0020411
