Endress+Hauser Proline Prowirl F 200 Betriebsanleitung Seite 48

Bedienungsmöglichkeiten
48
Summenzähler

Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge-
stellt wird.
Ausgang

Über die Messkanalnummer wird angezeigt, welcher der beiden Stromausgänge dar-
gestellt wird.
Messkanalnummern
Symbol Bedeutung
Messkanal 1...4
Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind
(z.B. Summenzähler 1...3).
Diagnoseverhalten
Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Messgröße betrifft.
Zu den Symbolen →  139
Anzahl und Darstellung der Messwerte sind über Parameter "Format Anzeige" kon-
figurierbar →  89. Menü "Betrieb" → Anzeige → Format Anzeige

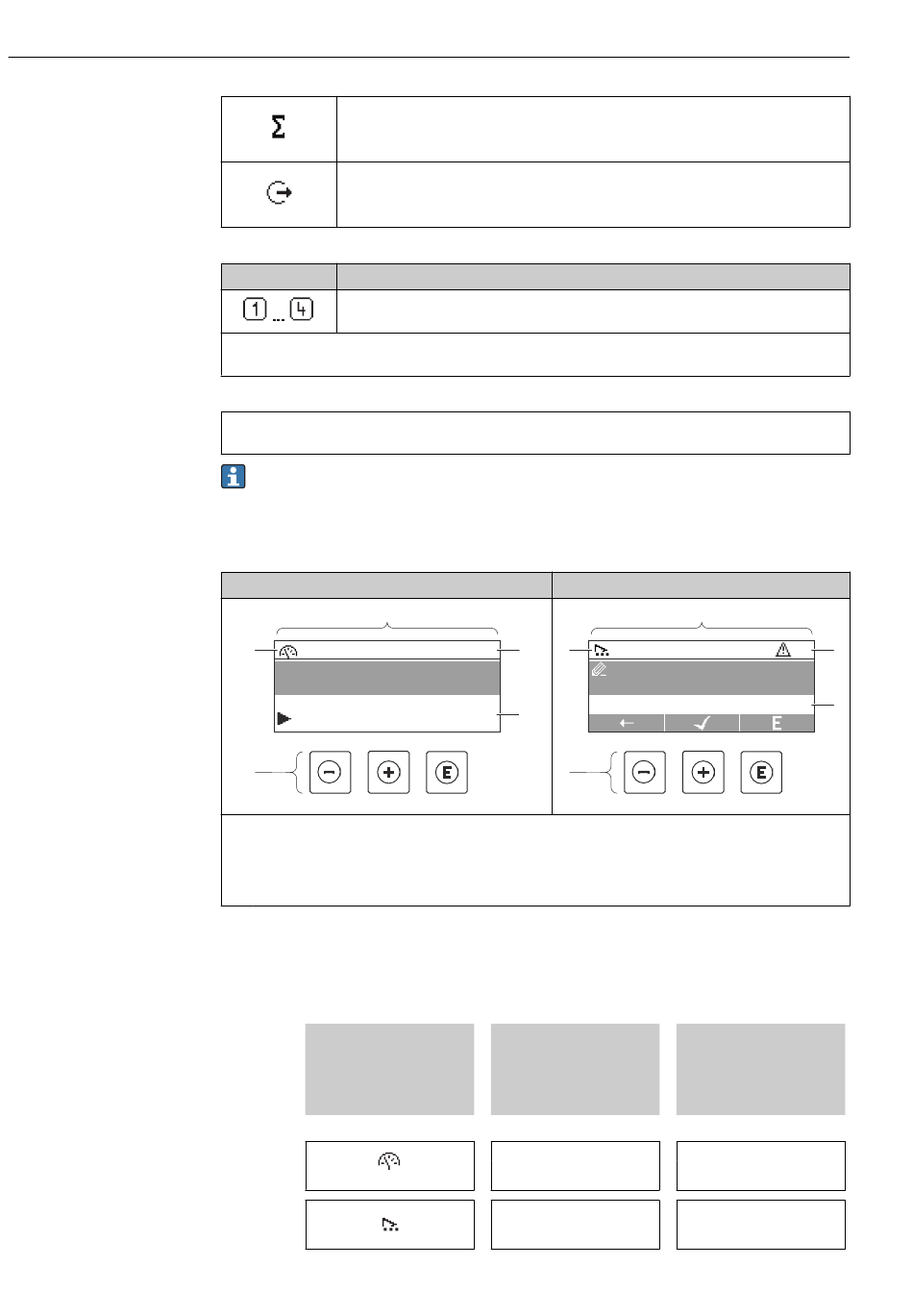

8.3.2 Navigieransicht
Im Untermenü
1
2
/../Betrieb
Zugriff Anzeige
Status Verrieg.
Anzeige
5
1 Navigieransicht
2 Navigationspfad zur aktuellen Position
3 Statusbereich
4 Anzeigebereich für die Navigation
5 Bedienelemente →  52
Navigationspfad
Der Navigationspfad - in der Navigieransicht links oben angezeigt - besteht aus folgenden
Elementen:
• Im Untermenü:
Anzeigesymbol für Menü
• Im Wizard:
Anzeigesymbol für
Wizard
↓
Beispiele
2
0091-1 3
Bediener
4
5
A0013993-DE
Auslassungszeichen für
dazwischen liegende
Bedienmenüebenen
↓
/ ../
/ ../
Proline Prowirl F 200 HART
Im Wizard
1
/../Stromausg. 1
Zuord. Strom
Volumenfluss
Name vom aktuellen
• Untermenü
• Wizard
• Parameter
↓
Anzeige
Anzeige
Endress+Hauser
S
3
4
A0016327-DE
