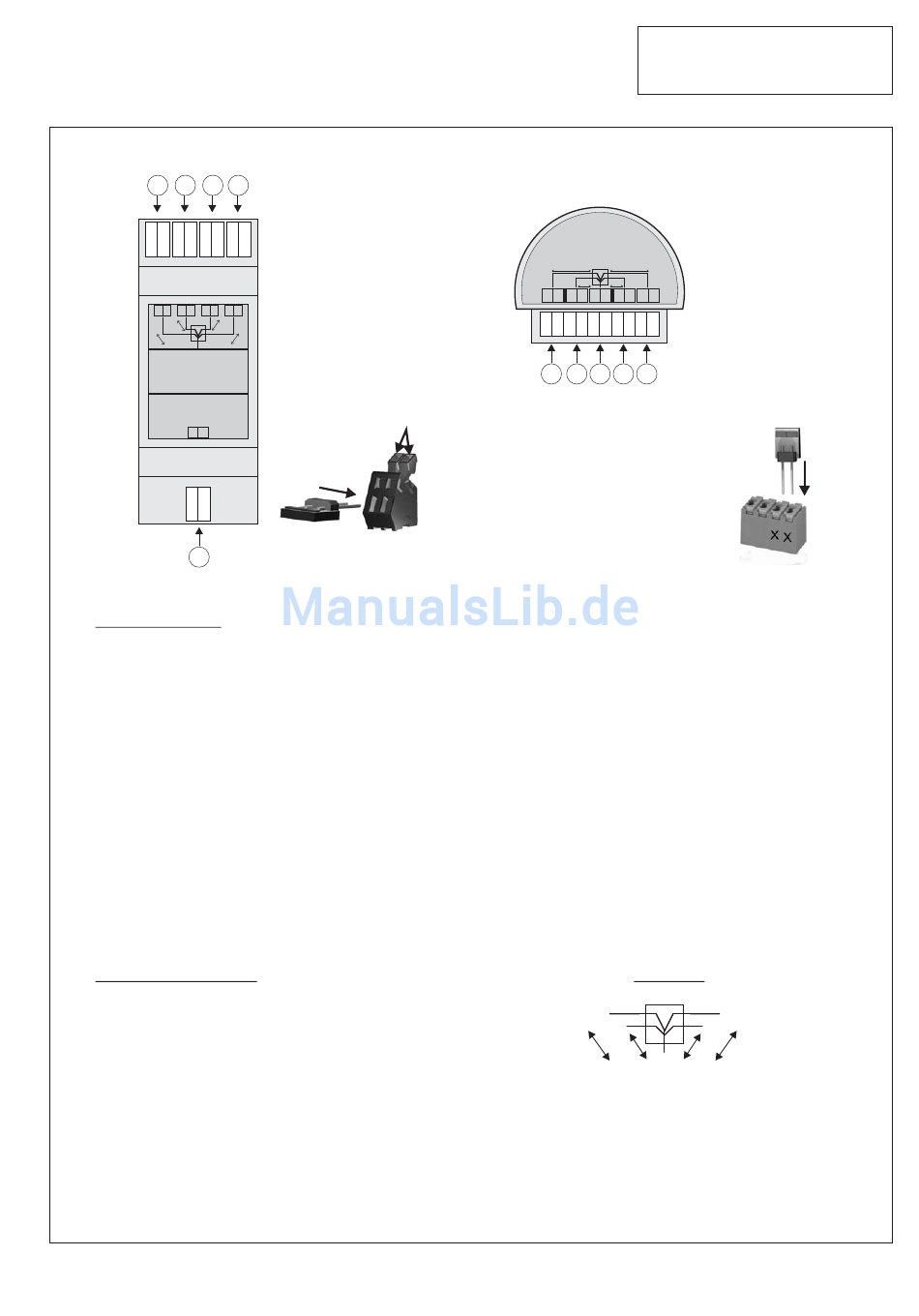

Video-Verteiler 4-fach
BVV-504 / BVV-524
2
X X X X X X X X
X X
6dB
6dB
ELCOM. BVV-504
Video-Verteiler / Video-Distributor
Artikel-Nr. 180.650.4
Beschreibung:
Die Video-Verteiler BVV-504 und BVV-524 dienen zur Verteilung einer ankommenden 2Draht-Video-Busleitung
in vier abgehende 2Draht-Video-Busleitungen oder zur Einkopplung vier ankommender in eine abgehende
2Draht-Video-Busleitung (Einkopplung mehrerer Video-Türstationen). Die Verteildämpfung beträgt dabei 6dB.
Nicht beschaltete Anschlussklemmen müssen durch den so genannten "Terminator" abgeschlossen werden.
Der BVV-504 ist für die Hutschienen-Montage im Verteilerschrank und der BVV-524 zur Montage in einer
Gerätedose vorgesehen. Werden weitere Aus- oder Eingänge benötigt, müssen mehrere Video-Verteiler
kaskadiert werden. Hierbei werden die Ausgänge (X/X) des ersten Video-Verteilers mit den Eingängen (X1/X1)
der weiteren Video-Verteiler verbunden.
1.
Anschlussklemmen (X1/X1)
Eingang bei Verwendung als Verteiler.
Ausgang bei Verwendung als Einkoppler.
2.
Anschlussklemmen (X/X)
Ausgänge bei Verwendung als Verteiler.
Eingänge bei Verwendung als Einkoppler.
Technische Daten:
Verteildämpfung:
Maße BVV-504:
Platzbedarf BVV-504:
Maße BVV-524:
Platzbedarf BVV-524:
34
2
2 2
X X
X X
X X
6dB
6dB
Nicht beschaltete Anschlüsse (X/X)
durch Terminator abschließen.
X1 X1
2. Einstecken
X1 X1
Terminator
1
6dB
H 94 x B 35 x T 58 mm
2 Teilungseinheiten
H 42 x B 51 x T 16 mm
geeignet für Unterputz-Gerätedose
Video-Verteiler / Video-Distributor
1. Drücken
2Draht-Video-Busleitung
2Draht-Video-Busleitung
AN BVV-504_524
ELCOM.
BVV-524
Artikel-Nr. 180.652.4
6dB
6dB
6dB
6dB
X X X X
X1X1
X X X X
X
X
X
X
X1 X1 X
X
X
X
2 2
1
2 2
Nicht beschaltete Anschlüsse (X/X)
durch Terminator abschließen.
Terminator
Symbol:
X/X
X/X
X/X
6dB
6dB 6dB
X1/X1
28.09.2009
X/X
