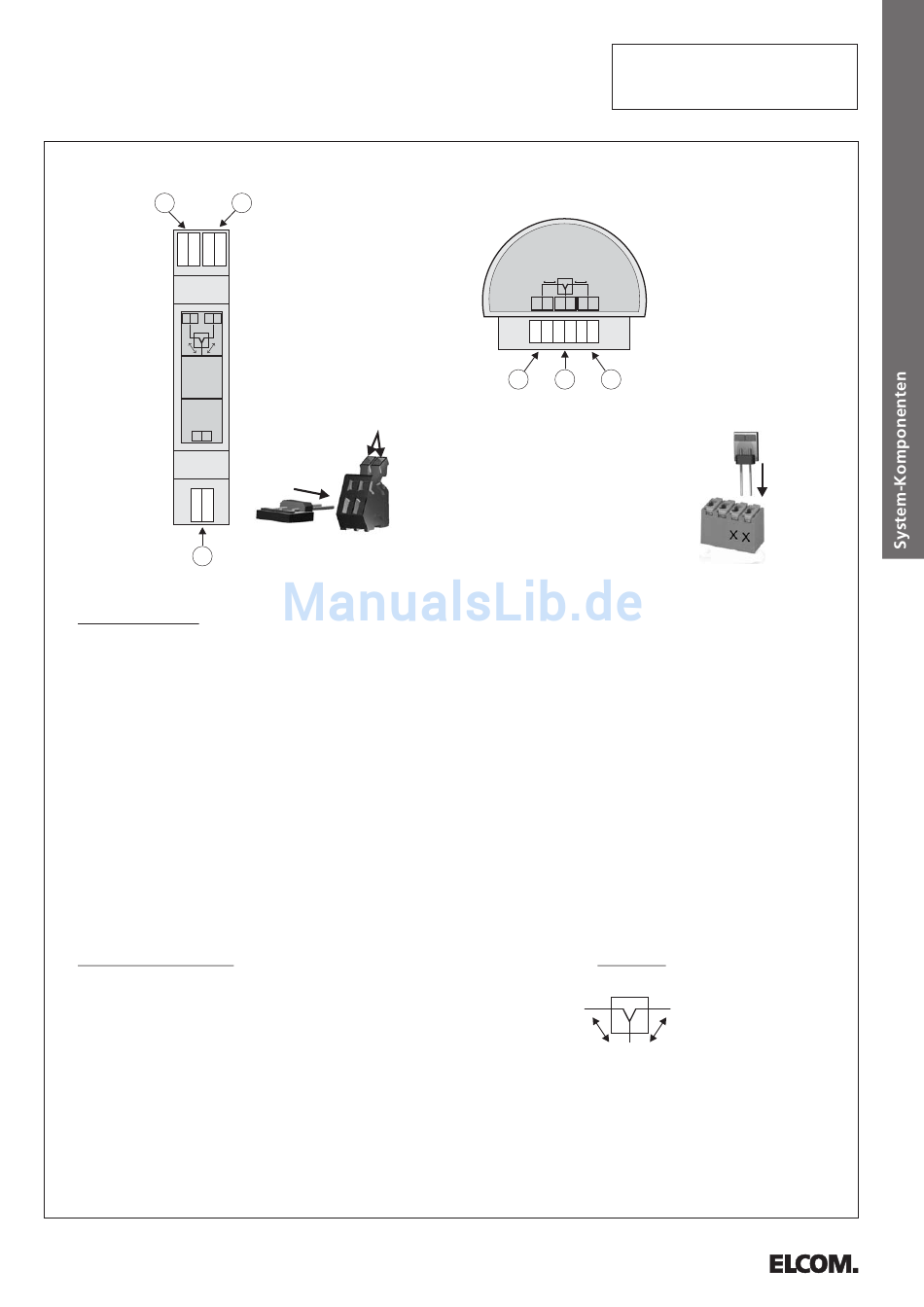

Video-Verteiler 2-fach
BVV-502 / BVV-522
2
X X X X
X X
X X
3dB
3dB
ELCOM.
BVV-502
Video-Verteiler
Video-Distributor
Artikel-Nr.
180.650.2
X1 X1
X1X1
1
Beschreibung:
Die Video-Verteiler BVV-502 und BVV-522 dienen zur Verteilung einer ankommenden 2Draht-Video-Busleitung
in zwei abgehende 2Draht-Video-Busleitungen oder zur Einkopplung zweier ankommender in eine abgehende
2Draht-Video-Busleitung (Einkopplung mehrerer Video-Türstationen). Die Verteildämpfung beträgt dabei 3dB.
Nicht beschaltete Anschlussklemmen müssen durch den so genannten "Terminator" abgeschlossen werden.
Der BVV-502 ist für die Hutschienen-Montage im Verteilerschrank und der BVV-522 zur Montage in einer
Gerätedose vorgesehen. Werden weitere Aus- oder Eingänge benötigt, müssen mehrere Video-Verteiler
kaskadiert werden. Hierbei werden die Ausgänge(X/X) des ersten Video-Verteilers mit den Eingängen (X1/X1)
der weiteren Video-Verteiler verbunden.
1.
Anschlussklemmen (X1/X1)
Eingang bei Verwendung als Verteiler.
Ausgang bei Verwendung als Einkoppler.
2.
Anschlussklemmen (X/X)
Ausgänge bei Verwendung als Verteiler.
Eingänge bei Verwendung als Einkoppler.
Technische Daten:
Verteildämpfung:
Maße BVV-502:
Platzbedarf BVV-502:
Maße BVV-522:
Platzbedarf BVV-522:
2
Nicht beschaltete Anschlüsse (X/X)
durch Terminator abschließen.
1. Drücken
2. Einstecken
Terminator
2Draht-Video-Busleitung
2Draht-Video-Busleitung
3dB
H 94 x B 17,5 x T 58 mm
1 Teilungseinheiten
H 42 x B 51 x T 16 mm
geeignet für Unterputz-Gerätedose
AN BVV-502_522
ELCOM.
BVV-522
Video-Verteiler / Video-Distributor
Artikel-Nr. 180.652.2
3dB
3dB
X X
X1X1
X X
X X X1 X1 X X
2
1
2
Nicht beschaltete Anschlüsse (X/X)
durch Terminator abschließen.
Terminator
Symbol:
X/X
X/X
3dB
3dB
X1/X1
28.09.2009
33
