Adressierung
Durch die Adressierung werden die Klingeltaster den Haustelefonen zugewiesen.
Die Klingeltaster werden am Tastenexpander (BTE-116) an den Klemmen (0-9, A-F)
angeschlossen (Gegenpol immer Klemme G ).
Adressierung
Die verwendete Klemme (0-9, A-F) bestimmt die so genannte Teilnehmeradresse.
Außerdem befindet sich auf dem Tastenexpander ein schwarzer Drehschalter. Die Einstellung
Durch die Adressierung werden die Klingeltaster den Haustelefonen zugewiesen. Die Klingeltaster werden am Tastenexpan-
des schwarzen Drehschalters (0-9, A-F) legt die so genannte Gruppenadresse fest.
der (BTE-116) an den Klemmen (0-9, A-F) angeschlossen (Gegenpol immer Klemme G). Die verwendete Klemme (0-9, A-F) be-
stimmt die so genannte Teilnehmeradresse. Außerdem befindet sich auf dem Tastenexpander ein schwarzer Drehschalter. Die
Einstellung des schwarzen Drehschalters (0-9, A-F) legt die so genannte Gruppenadresse fest.
Jedes Haustelefon besitzt zur Adressierung einen schwarzen und einen blauen Drehschalter.
Der schwarze Drehschalter im Haustelefon legt die Gruppenadresse fest und muss identisch
Jedes Haustelefon besitzt zur Adressierung einen schwarzen und einen blauen Drehschalter. Der schwarze Drehschalter im
mit dem schwarzen Drehschalter des Tastenexpanders eingestellt sein.
Haustelefon legt die Gruppenadresse fest und muss identisch mit dem schwarzen Drehschalter des Tastenexpanders einge-
Der blaue Drehschalter im Haustelefon legt die Teilnehmeradresse fest. Die Einstellung des
stellt sein. Der blaue Drehschalter im Haustelefon legt die Teilnehmeradresse fest. Die Einstellung des blauen Drehschalters
blauen Drehschalters entspricht der verwendeten Klemme (0-9, A-F) des Klingeltasters am
entspricht der verwendeten Klemme (0-9, A-F) des Klingeltasters am Tastenexpander. Werden die Haustelefone von mehreren
Türstationen gerufen, so sind die Tastenexpander in den Türstationen jeweils identisch einzustellen und zu beschalten.
Tastenexpander. Werden die Haustelefone von mehreren Türstationen gerufen, so sind die
Tastenexpander in den Türstationen jeweils identisch einzustellen und zu beschalten.

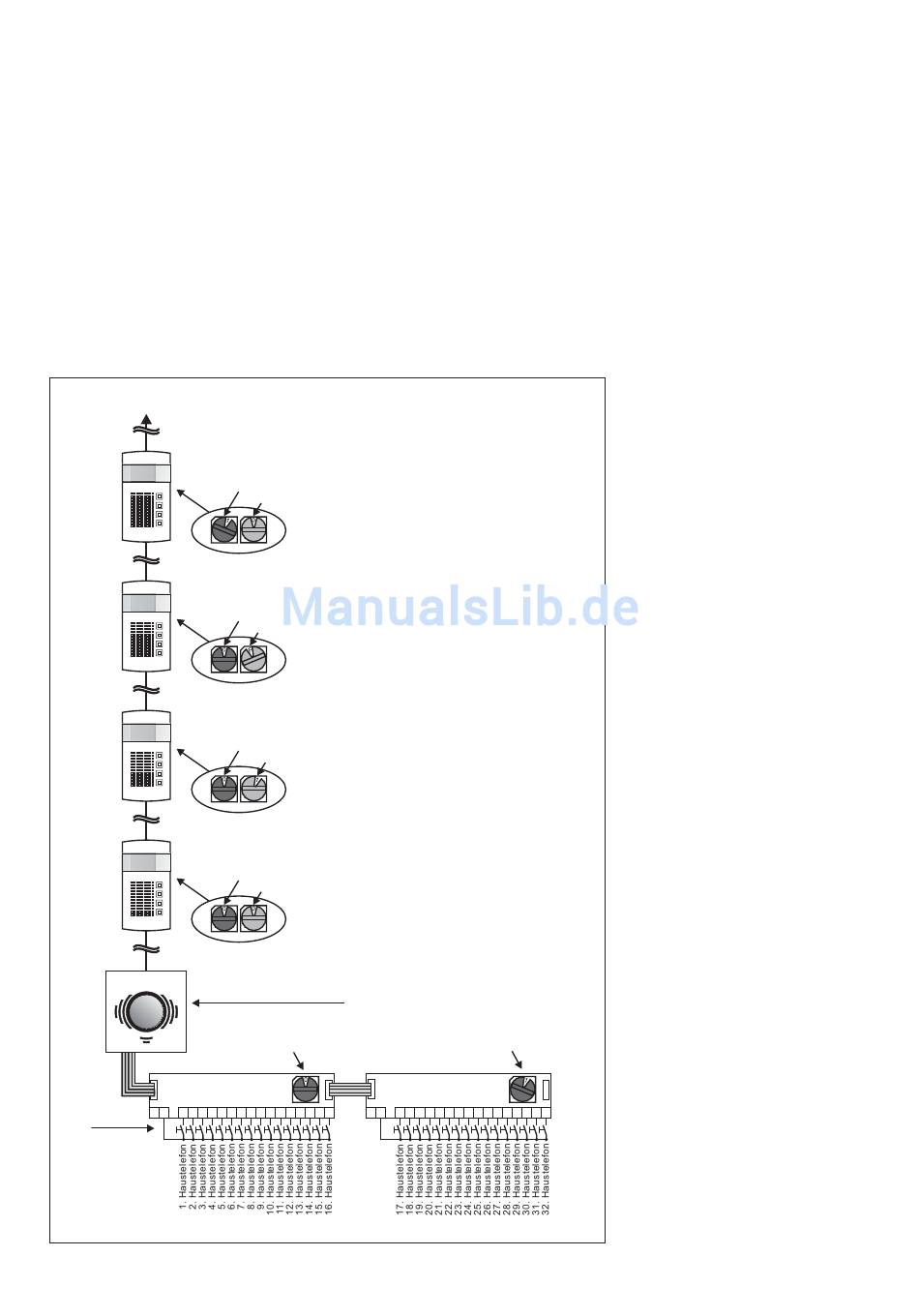

i2-Bus
G
G
Klingeltaster
6
17. Haustelefon
Gruppenadresse (schwarz) =1
Teilnehmeradresse (blau) =0
16. Haustelefon
Gruppenadresse (schwarz) =0
Teilnehmeradresse (blau) =F
2. Haustelefon
Gruppenadresse (schwarz) =0
Teilnehmeradresse (blau) =1
1. Haustelefon
Gruppenadresse (schwarz) =0
Teilnehmeradresse (blau) =0
Türlautsprecher + Kamera
Gruppenadresse (schwarz) =0
1.Tastenexpander
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
Gruppenadresse (schwarz) =1
2.Tastenexpander
G
G
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
