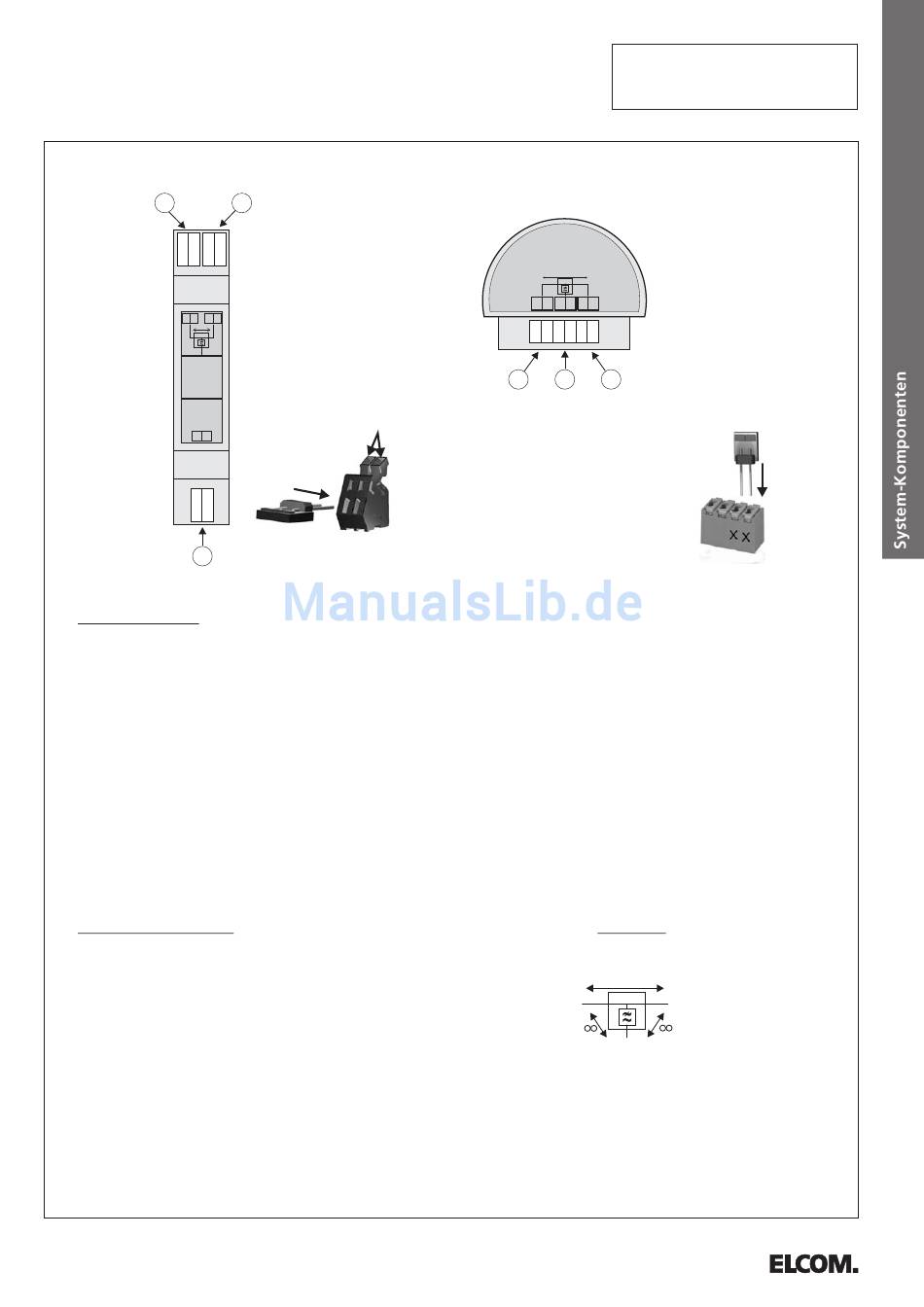

Audio-Auskoppler
BAA-500 / BAA-520
2
X X X X
X X X X
0dB
ELCOM.
BAA-500
Audio-Auskoppler
Audio-Decoupler
Artikel-Nr.
180.650.0
a b
a b
1
Beschreibung:
Die Audio-Auskoppler BAA-500 und BAA-520 dienen zur Auskopplung der Audio-Busleitung (a/b) aus der
2Draht-Video-Busleitung (X/X). Hierzu wird der Audio-Auskoppler über die beiden Anschlussklemmen (X/X) in
die 2Draht-Video-Busleitung eingeschleift. Ist der Audio-Auskoppler das letzte Gerät des Leitungsstrangs, ist die
2Draht-Video-Busleitung an der nicht beschalteten Anschlussklemme (X/X) mittels des Terminators
abzuschließen. Die durchgeschleifte 2Draht-Video-Busleitung wird durch den Audio-Auskoppler nicht gedämpft.
Der BAA-500 ist für die Hutschienen-Montage im Verteilerschrank und der BAA-520 zur Montage in einer
Gerätedose vorgesehen.
1. Anschlussklemmen (a/b)
Ausgekoppelte Audio-Busleitung
2. Anschlussklemmen (X/X)
Durchgeschleifte 2Draht-Video-Busleitung
Technische Daten:
Durchgangsdämpfung: 0dB
Abzweigdämpfung:
Maße BAA-500:
Platzbedarf BAA-500:
Maße BAA-520:
Platzbedarf BAA-520:
2
Nicht beschaltete Anschlüsse (X/X)
durch Terminator abschließen.
1. Drücken
2. Einstecken
Terminator
∞
H 94 x B 17,5 x T 58 mm
1 Teilungseinheiten
H 42 x B 51 x T 16 mm
geeignet für Unterputz-Gerätedose
AN BAA-500_520
ELCOM.
BAA-520
Audio-Auskoppler / Audio-Decoupler
Artikel-Nr. 180.652.0
0dB
X X a b X X
X X a b X X
2 1 2
Nicht beschaltete Anschlüsse (X/X)
durch Terminator abschließen.
Terminator
Symbol:
0dB
X/X X/X
a/b
28.09.2009
