Einführung
Die i2-Bus 2Draht-Video-Sprechanlage ist eine Weiterentwicklung der bewährten i2-Bus Audio-Sprechanlage. Neben den Funk-
tionen Rufen, Sprechen und Türöffnen erfolgt nun auch die Übertragung des Videosignals über die beiden Adern der Busleitung.
Audio-Komponenten und Schaltrelais lassen sich über die Anschlüsse (a/b) an der Bus-Strang-Versorgung oder über entspre-
chende Audio-Auskoppler problemlos in das 2Draht-Video System integrieren. Zur Unterscheidung zwischen Audio- und Vi-
deo-Busleitungen werden die beiden Adern der Video-Busleitung mit (X/X) und die beiden Adern der Audio-Busleitung mit
(a/b) gekennzeichnet. Die bewährte i2-Bus Adressierung mittels Drehkodierschalter wurde beibehalten.

Sicherheitshinweis

Montage und Inbetriebnahme der elektrischen Geräte darf nur durch eine Elektrofachkraft erfolgen. Es sind die allgemeinen
Sicherheitsbestimmungen nach VDE 0100 und VDE 0805 / EN60950 zu beachten.

Maximalausbau

Bei einer Türstation können bis maximal 32 Video- oder
Audio-Haustelefone in das System integriert werden.
Werden weitere Türstationen (bis max. 16 Stück) ange-
schlossen, so reduziert sich die Anzahl der Haustelefone
um jeweils 2 Stück. Dasselbe gilt bei der Verwendung von
i2-Bus Schaltrelais.

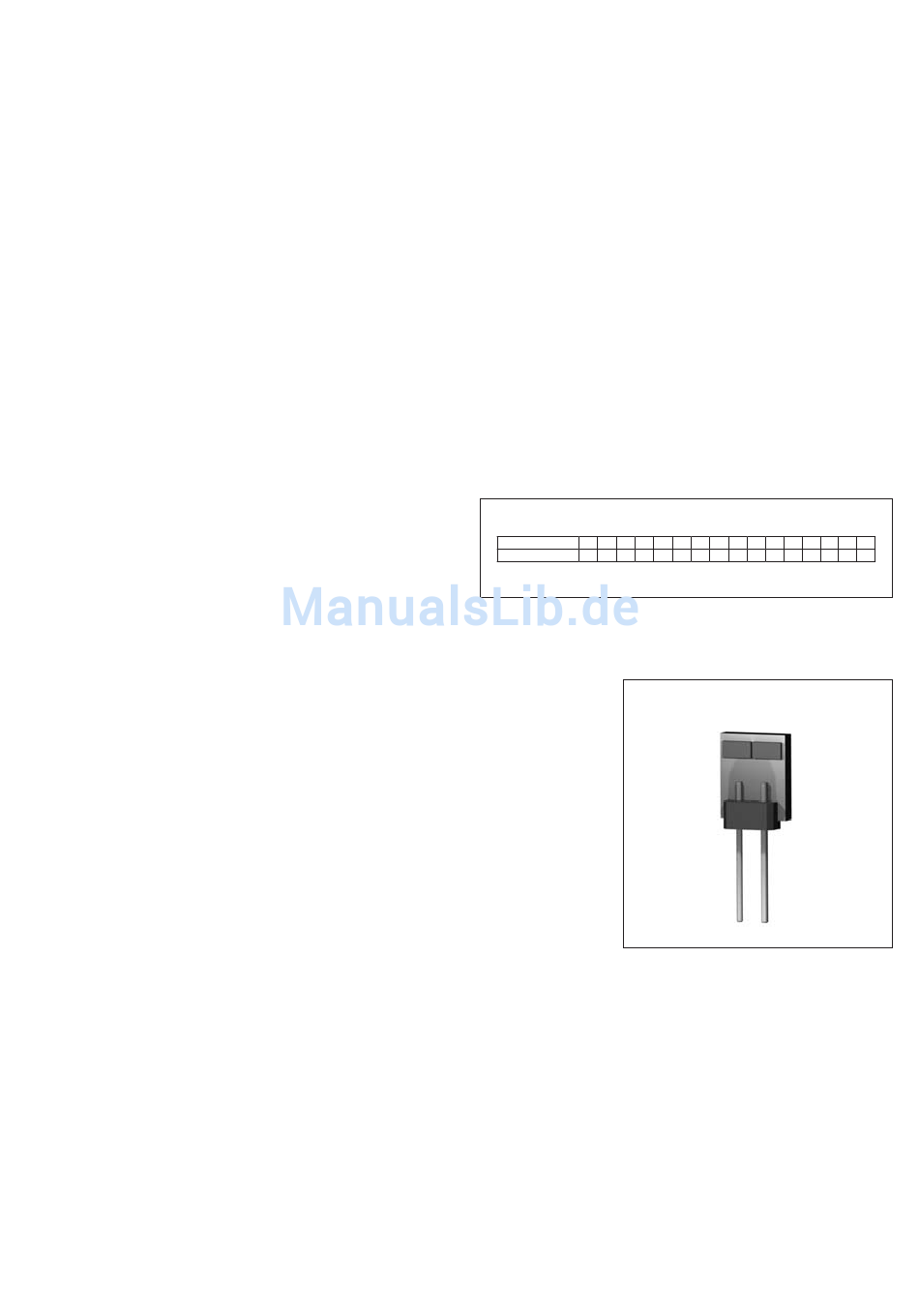

Videotechnik und Abschluss

Beim i2-Bus 2Draht-Video-System erfolgt die Übertragung des Videosignals
hochfrequent über die Busleitung (X/X). Um Reflektionen und Störungen zu
vermeiden, ist es zwingend erforderlich, die Busleitung im letzten Gerät eines
Stranges durch Stecken des so genannten "Terminators" abzuschließen. Zur
Aufteilung oder Abzweigung der Busleitung müssen Videoverteiler eingesetzt
werden. Nicht beschaltete Anschlüsse am Videoverteiler müssen ebenfalls
abgeschlossen sein. Das Videosignal wird aufgrund von Leitungsverlusten und
durch die verwendeten Videoverteiler gedämpft. Die maximal zulässige Dämpf-
ung zwischen Kamera und entferntestem Haustelefon beträgt 40dB. Um die
Gesamtdämpfung zu erhalten, müssen alle Verteiler- und Leitungsdämpfungen
addiert werden. Die typische Leitungsdämpfung beträgt dabei 2dB/10m.

Grundschaltungen

Bei der Reihenverdrahtung erfolgt die Verdrahtung von der Türsprechstelle, über die eingeschleifte Strangversorgung BSV
zum ersten Haustelefon, vom Ersten zum Zweiten, vom Zweiten zum Dritten und so weiter. Im letzten Haustelefon muss der
Strang durch Stecken des Terminators abgeschlossen werden. Zur Versorgung des Türöffners und der Kameraheizung werden
zwei weitere Adern vom Verteiler zur Türstation benötigt.
Bei einer Sternverdrahtung erfolgt die Aufteilung des Videosignals mittels eines Videoverteilers. Die abgehenden Stränge
können bei Bedarf wieder von Haustelefon zu Haustelefon durchgeschleift werden. Im jeweils letzten Haustelefon des Strangs
ist der Terminator zu stecken. Sind Stichleitungen und Abzweigungen vorhanden, sind dort ebenfalls Videoverteiler einzuset-
zen. Bei ausreichender Adernzahl und paarig verseilten Kabeln kann die Busleitung auch durchgeschleift werden.
4
2DRAHT-VIDEO
Türsprechstellen
1
2
3
4
5
Haustelefone
32 30 28 26 24 22 20 18 16 14 12 10 8
6
7
8
9 10 11 12 13 14 15 16
6
4
Terminator
2
