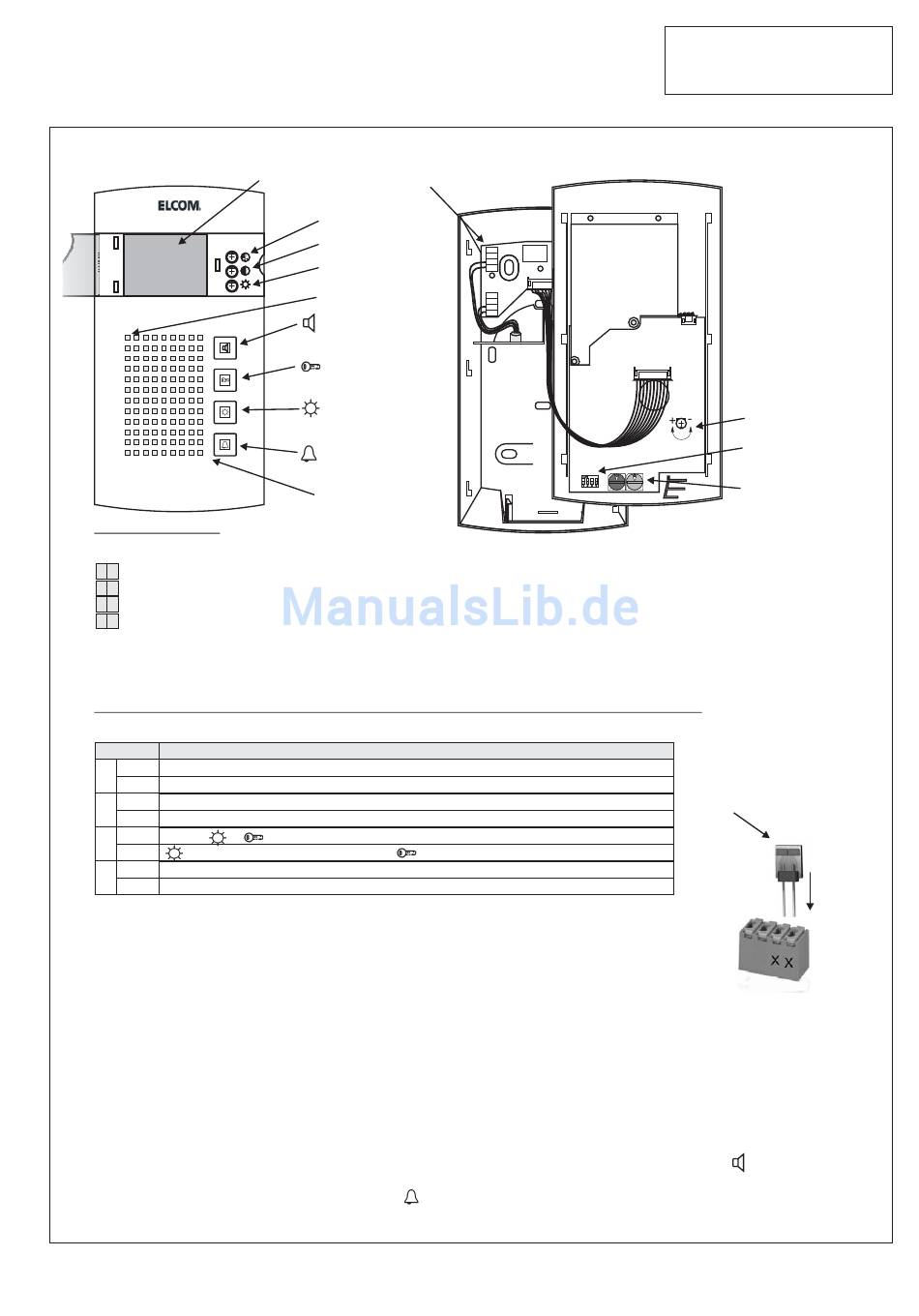

Video-Freisprech-Haustelefon
BVF-500
Beschreibung:
Anschlussklemmen
i2-BUS 2Draht-Video-Busleitung
X X
Anschluss des Etagenruftasters
R R
Zusatzspeisung (28V- / 200mA)
S S
Potentialfreier Rufschaltkontakt (max. 24V/1A belastbar)
K K
Drehcodierschalter zur Adresseinstellung
schwarz:
blau:
Es dürfen max. 3 Haustelefone mit der gleichen Adresse installiert werden (Parallelbetrieb) !
Betriebsartschalter
Schalter
Keine Etagenruf Weiterleitung (Werkseinstellung)
OFF
1
Etagenruf Weiterleitung an parallel adressiertes Haustelefon
ON
Kein manuelles Einschalten möglich
OFF
2
Manuelles Einschalten der zuletzt aktiven Türstation (Werkseinstellung)
ON
OFF
Tasten
3
ON
Vollduplex-Sprechbetrieb (Werkseinstellung)
OFF
4
Halbduplex-Sprechbetrieb
ON
Leitungsabschluss
Im letzten Haustelefon des Leitungstrangs muss die 2Draht-Video-Busleitung
durch Aufstecken des Terminators auf die Anschlussklemmen (X/X)
abgeschlossen werden.
Mikrofoneinsteller
Mit dem Mikrofoneinsteller kann die Mikrofonempfindlichkeit angepasst werden. Falls die Türstation nur
abgehackt zu hören ist, reduzieren Sie die Empfindlichkeit. Falls man selbst an der Türstation nur abgehackt zu
verstehen ist, erhöhen Sie die Empfindlichkeit. (Werkseinstellung: Mittelstellung). Kann keine befriedigende
Einstellung gefunden werden, ist das Gerät auf Halbduplex-Sprechbetrieb umzustellen.
Voll-/Halbduplex Sprechmodus
Im Vollduplex-Sprechmodus erfolgt die Umschaltung zwischen Hören und Sprechen automatisch.
Das Umschalten ist abhängig von der Lautstärke und der Charakteristik des Sprachsignals.
Im Halbduplex-Sprechmodus erfolgt die Umschaltung zwischen Hören und Sprechen mittels der
Bei gedrückter Taste kann gesprochen werden, wird die Taste losgelassen, ist der Gesprächspartner zu hören.
Die Sprechverbindung wird durch Drücken der
24
Display
Farbregler
Kontrastregler
Helligkeitsregler
Mikrofon
Sprechen Ein/Aus
Türöffner-Taste
Licht-Taste
Rufabsteller &
Sprechen Aus
Lautsprecher
Gruppenadresse 0-F (entsprechend der Einstellung am Tastenexpander BTE-116)
Teilnehmeradresse 0-F (entsprechend des verwendeten Anschlusses 0-F am Tastenexpander)
+
Licht- und Türöffnerfunktion (Werkseinstellung)
Taste Internruf zu Adresse F/F
Anschlussklemmen
K
K
S
S
R
R
X
X
Funktion
Taste Internruf zu Adresse F/E
- Taste beendet.
AN BVF-500
28.09.2009
Mikrofoneinsteller
Betriebsartschalter
ON
Drehcodierschalter
1 2 3 4
Terminator
- Taste.
