Fronius Ohmpilot Bedienungsanleitung Seite 33

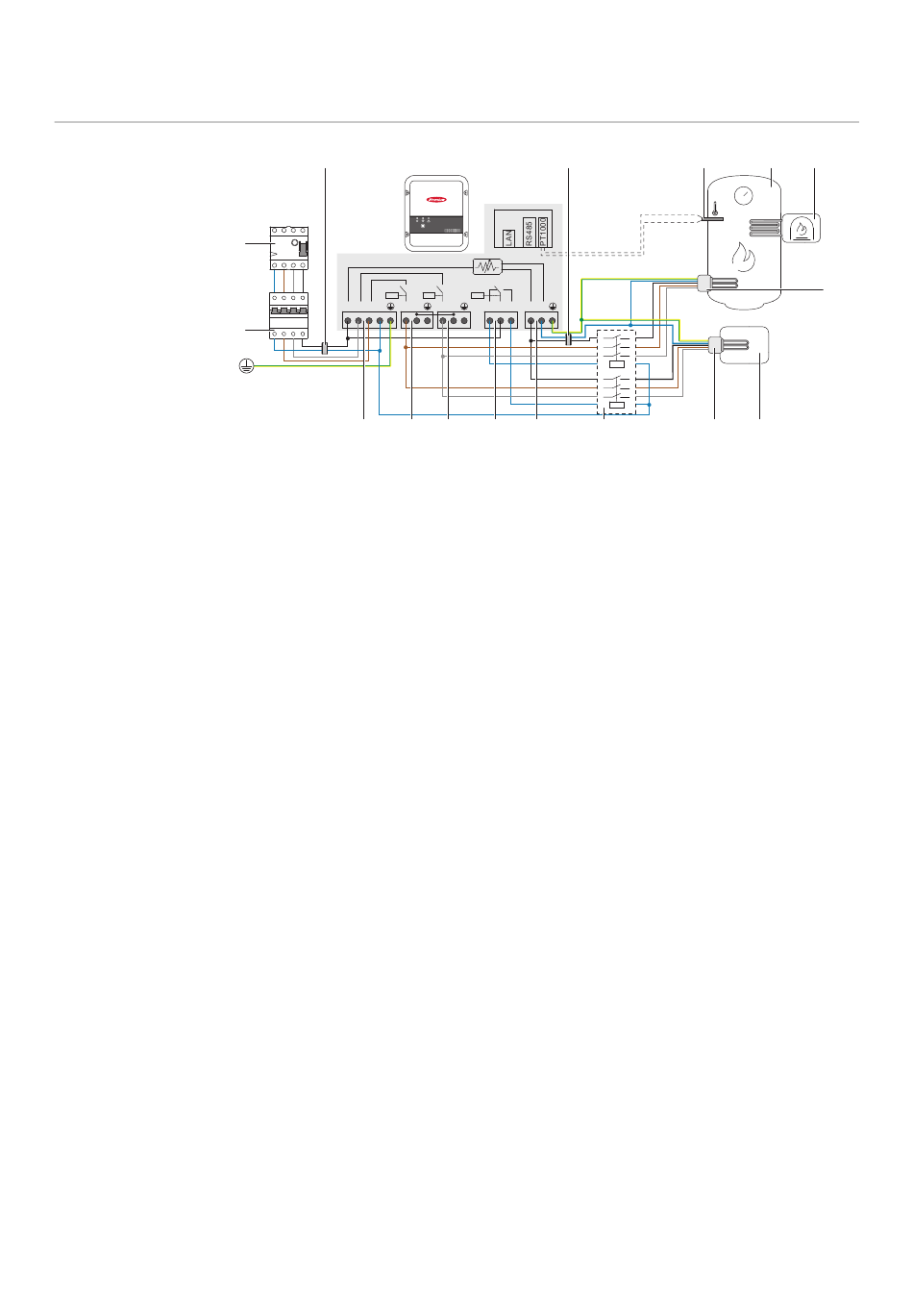

Zwei 3-phasige Heizstäbe bis 9 kW
Anwendungsbei-
spiel 6
(15)
max. 16A
(14)
External earth
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
Viele Heizsysteme bestehen aus einem Boiler und einem Puffer, wobei die Zen-
tralheizung den Puffer speist und eine Steuerung den Warmwasserboiler über ei-
ne Pumpe belädt. Wie bei thermischen Solaranlagen kann auch der Ohmpilot zu-
erst den Warmwasserboiler erhitzen und dann den Puffer, sodass eine maximale
PV-Überschussenergie gespeichert werden kann.
Der Fronius Smart Meter erfasst am Einspeisepunkt die aktuelle Leistung und
überträgt die Daten an den Wechselrichter. Der Wechselrichter regelt durch An-
steuerung des Ohmpilot eine zur Verfügung stehende Überschussenergie auf
Null aus. Dies geschieht im Detail durch stufenlose Ansteuerung des angeschlos-
senen Heizstabes am Ohmpilot.
Bei dieser Anwendung werden zwei Heizstäbe verbaut, wobei bevorzugt der erste
Heizstab (5) angesteuert wird. Erst wenn die max. Temperatur im Boiler (3) er-
reicht ist, wird der zweite Heizstab (7) stufenlos angesteuert, sodass die Rest-
energie z. B. in einem Puffer eingespeichert wird.
Wenn kein Temperatur-Sensor am Ohmpilot angeschlossen ist, versucht der
Ohmpilot nach 30 Minuten wieder Energie über den ersten Heizstab abzugeben.
Ist ein Temperatur-Sensor vorhanden, wird ab einer Temperaturdifferenz von 8
(1)
R2
L1 L2 L3 N L3 N
(PE)
(13) (12)
Ferrit-Ringe (im Lieferumfang)
Temperatur-Sensor PT1000
Warmwasser Boiler
Fremdquelle (z. B. Gastherme)
Heizstab 1 (max. 9 kW)
Puffer
Heizstab 2 (max. 9 kW)
Schütz Umschaltung
Ausgang bis 3 kW regelbar, max. 13 A Ohm'sche Last, Federzugklemme
2
1,5 - 2,5 mm
Multifunktions-Relaisausgang
Ausgang - Heizstab L2
Ausgang - Heizstab L3
Eingang - Zuleitung Netz 3x 230 V, Federzugklemme 1,5 - 2,5 mm
Fehlerstrom-Schutzschalter
Leitungs-Schutzschalter max. B16A
(1)
R3
L2 N NC W NO OUT N
(11) (10) (9)
(2) (3)
(8) (7) (6)
(4)
(5)
2
.
