Fronius Ohmpilot Bedienungsanleitung Seite 14

Anschlussbe-
reich
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
14
Fehleranzeige Dunkel
blinkt rot (1-
mal)
blinkt rot (2-
mal)
blinkt rot (3-
mal)
blinkt rot (4-
mal)
blinkt rot (5-
mal)
Eine detaillierte Fehlerbeschreibung erfolgt im Froni-
us Solar.web.

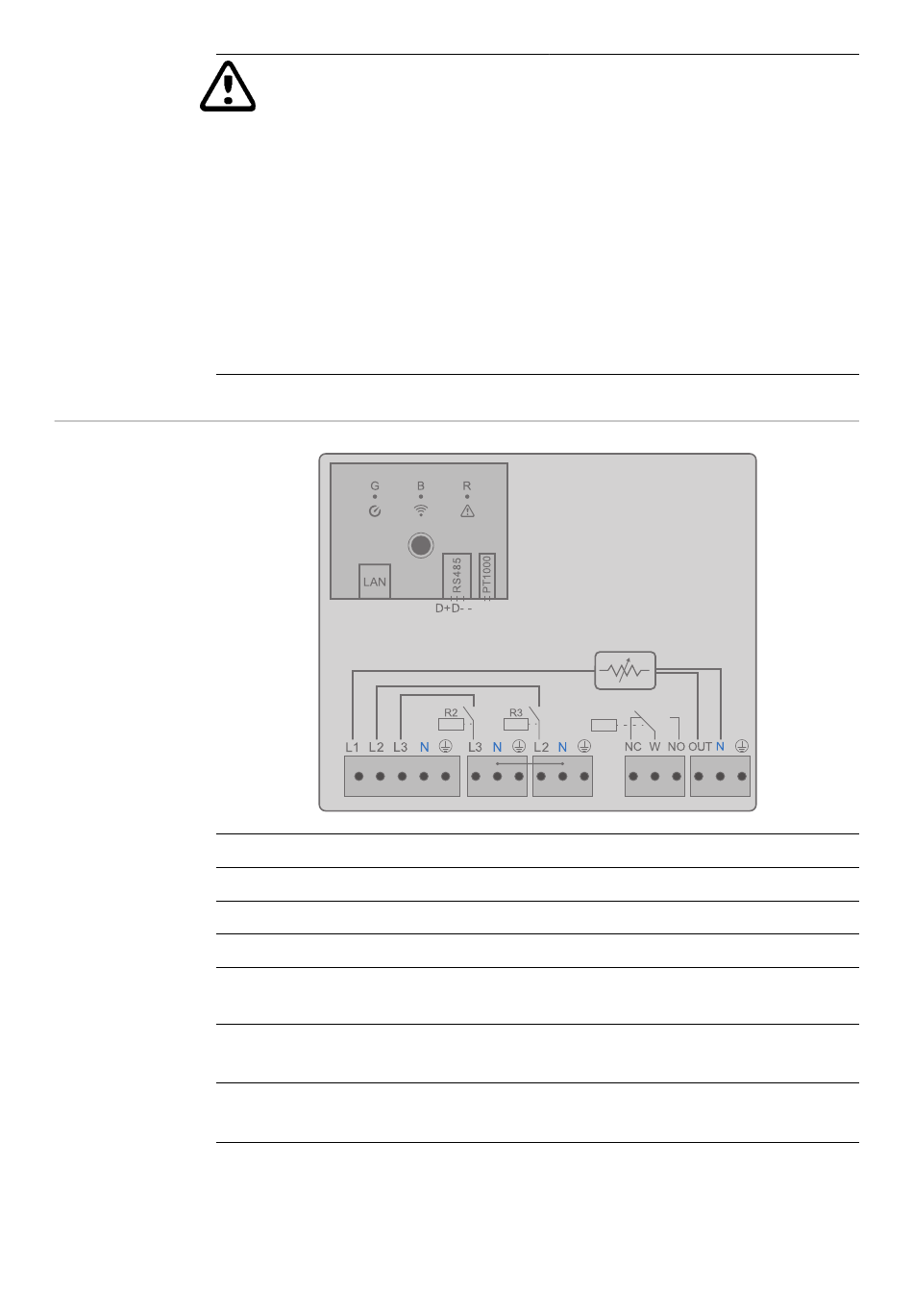

(1) (2) (3)
(4)
(5)
(8)
LED grün
LED blau
LED rot
Funktionstaste
Ethernet RJ45
Kabel mind. CAT5, geschirmt
Modbus RTU (Default-Adresse 40)
Federzug 0,2 - 1,5 mm
Anschlussklemme Temperatur-Sensor
Kabel Sensor PT 1000, Federzug 0,2 - 1,5 mm
Eingang - Zuleitung Netz
1x 230 V oder 3x 230 V, Federzug 1,5 - 2,5 mm
Kein Fehler
Keine Verbindung mit dem Wechsel-
richter
Temperaturmessung fehlerhaft
Heizstab defekt
Ohmpilot defekt
Mindesttemperatur nicht erreicht
(6) (7)
(9) (10)
2
, Kabellänge max. 1 000 m, geschirmt und verdrillt
(11) (12)
2
2
