Fronius Ohmpilot Bedienungsanleitung Seite 16

Auswahl der Heizung
1-phasige Hei- Es wird von 0,3 bis 3 kW stufenlos geregelt
zung -
3-phasige Hei- Es wird von 0,3 bis 9 kW stufenlos geregelt.
zung
-
-
-
-
N
Beispiel für die
500 l Boiler, Heizung wird ganz unten im Boiler eingebaut,
Berechnung der Temperatur-Spreizung 45 - 60 °C = 15 °C
Ladedauer 4,5 kW Heizung
Mögliche Speicherenergie = 500 l (Speicherinhalt) x 1,16 Wh (Energiebedarf pro
Liter) x 15 °C (Temperatur-Spreizung) = 8,7 kWh. Wenn die Heizung voll ange-
steuert wird (4,5 kW), dauert die Erwärmung ca. 2 Stunden.
Für eine optimale Nutzung der Überschussleistung und eine rasche Nachheizung
des Warmwassers die Leistung der Heizung an die Leistung der Photovoltaik-An-
lage anpassen.z.B. 5 kWp Anlagenleistung => 4,5 kW Heizung
16

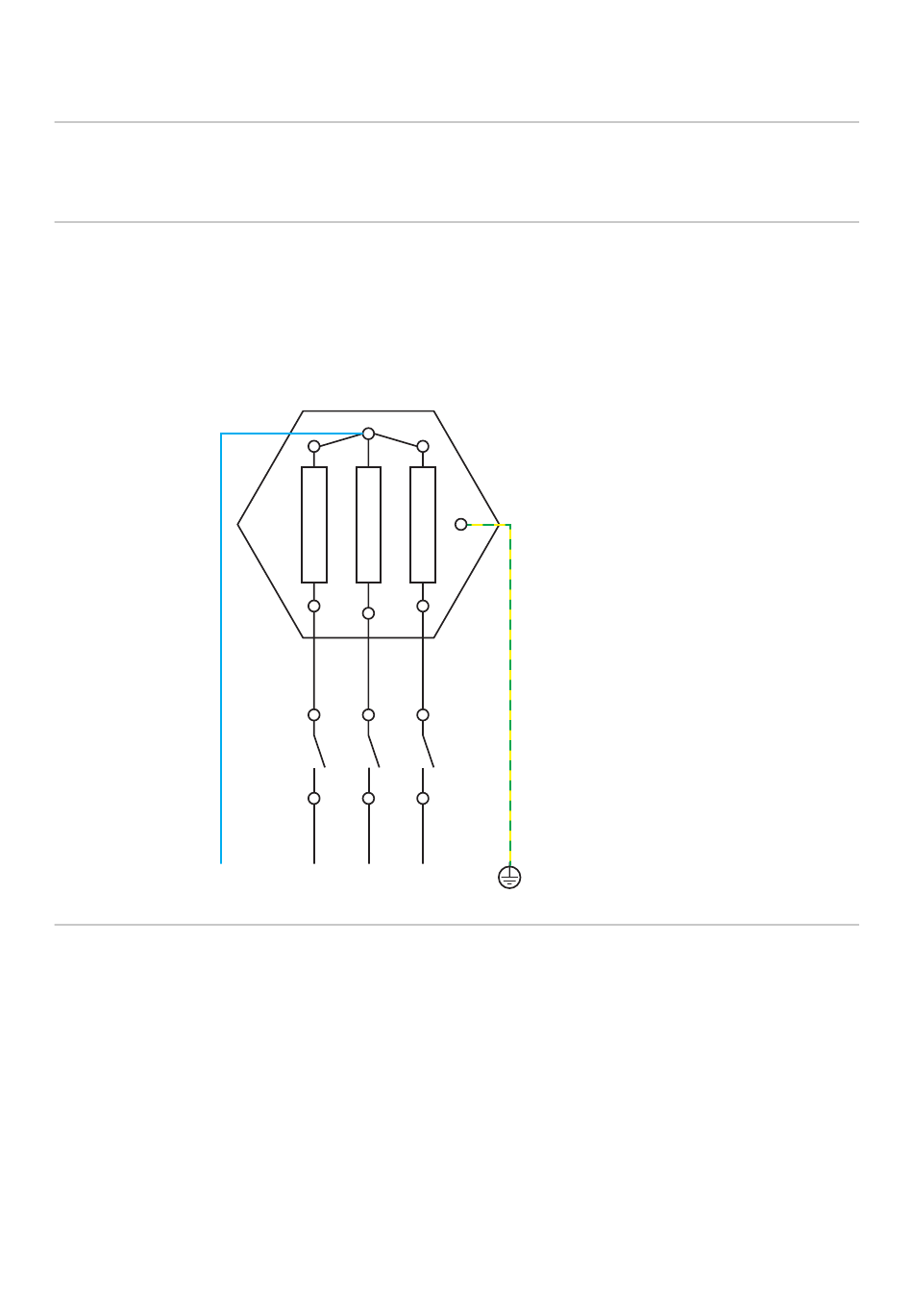

Ohm'scher Verbraucher (kein elektronischer Temperaturbegrenzer, Lüfter,...)
gleiche Lastaufteilung auf alle 3 Phasen (z.B. 3 x 3 kW).
Falls ein mechanischer Temperaturschalter verwendet wird, muss dieser alle
3 Phasen gleichzeitig schalten.
Rein Ohmscher Verbraucher (kein elektronischer Temperaturbegrenzer,
Lüfter,...)
Neutralleiter muss angeschlossen werden
L1 L2 L3
Temperaturbegrenzung
Ein mechanischer Temperaturschalter
vereinfacht die Inbetriebnahme und
die Nutzung. Falls kein mechanischer
Temperaturschalter zur Verfügung
steht, kann am Ohmpilot auch ein
Temperatur-Sensor angeschlossen
werden. Dieser begrenzt die maximale
Temperatur(siehe Kapitel
turbegrenzung" auf Seite).
„Tempera-
