Inbetriebnahme

4.3 Kamera montieren

Adapterplatte
16
6. RJ 45 Stecker des Anschlusskabels (2) in die Robotersteuerung
einstecken.
7. RJ 45 Stecker des Anschlusskabels (3) am Anwender-PC
einstecken.

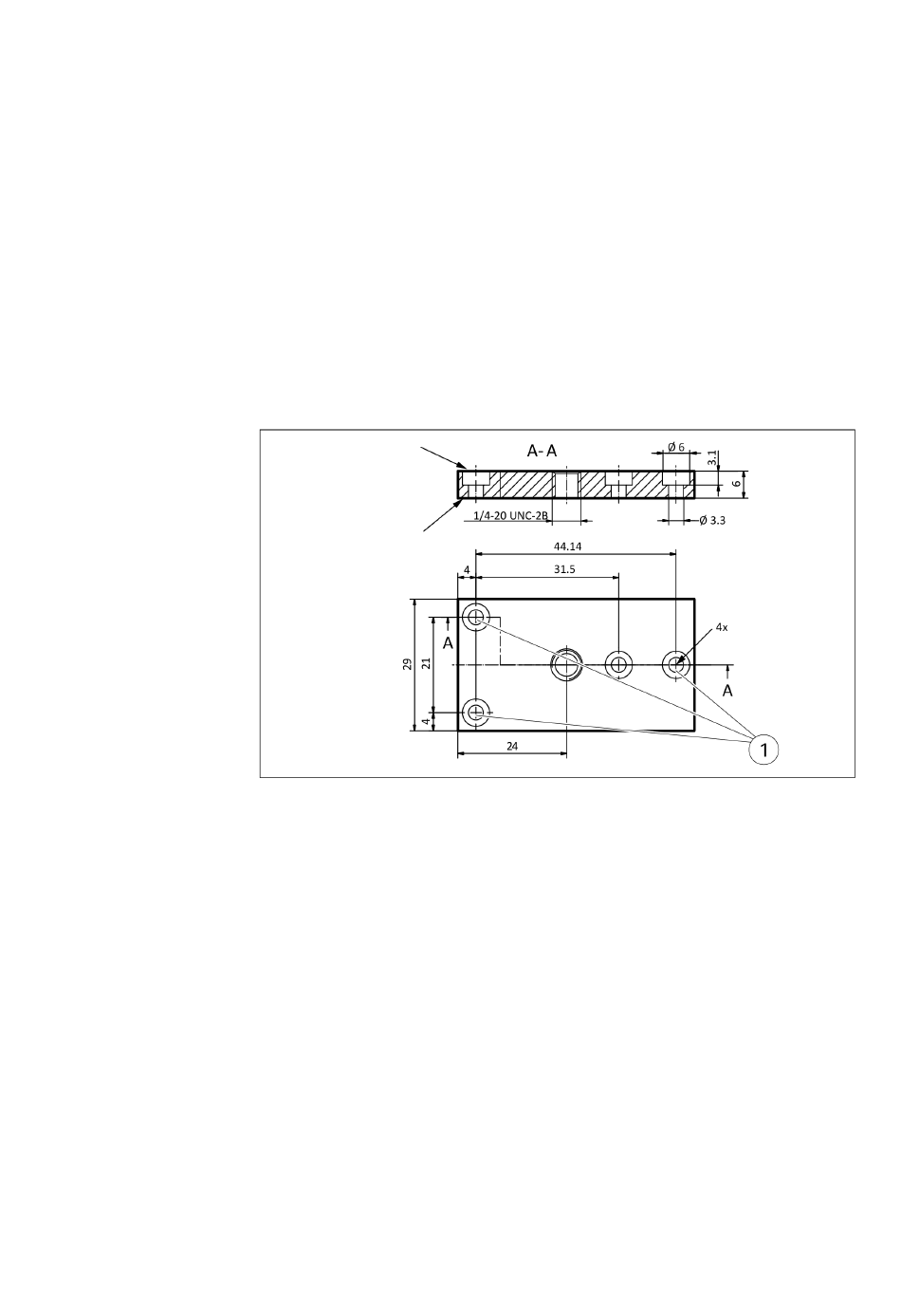

Die Kamera wird mit einer Adapterplatte an die kundenseitige
Halterung montiert. Abmessungen der vorhanden
Befestigungsbohrungen (1) sind in der folgenden Zeichnung
enthalten.
Je nach Einsatzfall kann die Adapterplatte mit weiteren
zusätzlichen Befestigungsbohrungen für die Montage an der
Halterung angepasst werden.
Anschlussseite
kundenseitige
Halterung
Anschlussseite
Kamera
Abmessung Adapterplatte
