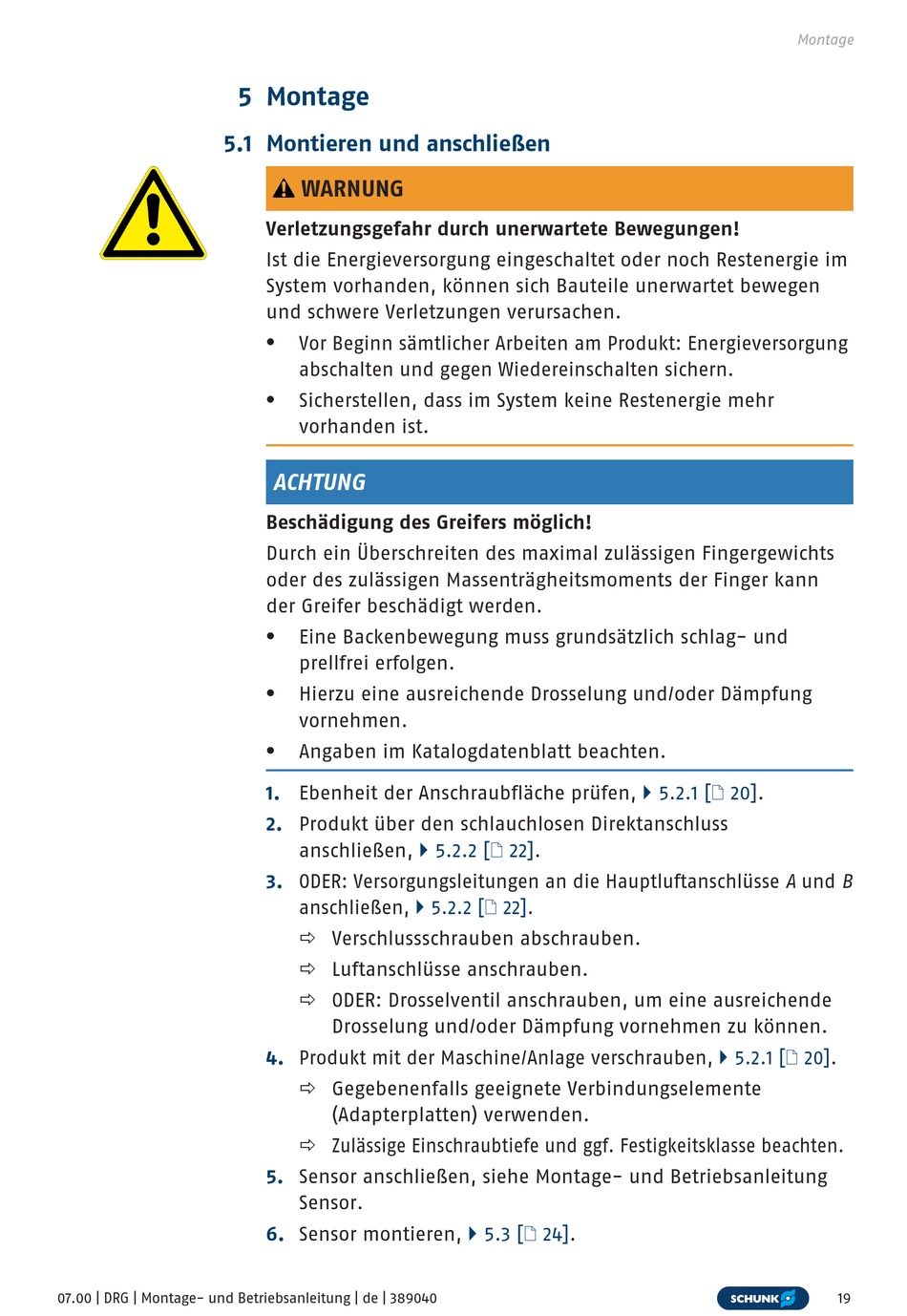

5.1 Montieren und anschließen
07.00 | DRG | Montage- und Betriebsanleitung | de | 389040

5 Montage

WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im
System vorhanden, können sich Bauteile unerwartet bewegen
und schwere Verletzungen verursachen.
Vor Beginn sämtlicher Arbeiten am Produkt: Energieversorgung
l
abschalten und gegen Wiedereinschalten sichern.
Sicherstellen, dass im System keine Restenergie mehr
l
vorhanden ist.
ACHTUNG
Beschädigung des Greifers möglich!
Durch ein Überschreiten des maximal zulässigen Fingergewichts
oder des zulässigen Massenträgheitsmoments der Finger kann
der Greifer beschädigt werden.
Eine Backenbewegung muss grundsätzlich schlag- und
l
prellfrei erfolgen.
Hierzu eine ausreichende Drosselung und/oder Dämpfung
l
vornehmen.
Angaben im Katalogdatenblatt beachten.
l
1. Ebenheit der Anschraubfläche prüfen,
2. Produkt über den schlauchlosen Direktanschluss
anschließen,
3. ODER: Versorgungsleitungen an die Hauptluftanschlüsse A und B
anschließen,
ð Verschlussschrauben abschrauben.
ð Luftanschlüsse anschrauben.
ð ODER: Drosselventil anschrauben, um eine ausreichende
Drosselung und/oder Dämpfung vornehmen zu können.
4. Produkt mit der Maschine/Anlage verschrauben,
ð Gegebenenfalls geeignete Verbindungselemente
(Adapterplatten) verwenden.
ð Zulässige Einschraubtiefe und ggf. Festigkeitsklasse beachten.
5. Sensor anschließen, siehe Montage- und Betriebsanleitung
Sensor.
6. Sensor montieren,
[/ 22].
} 5.2.2
} 5.2.2 [/ 22].
[/ 24].
} 5.3
Montage
[/ 20].
} 5.2.1
} 5.2.1 [/ 20].
19
